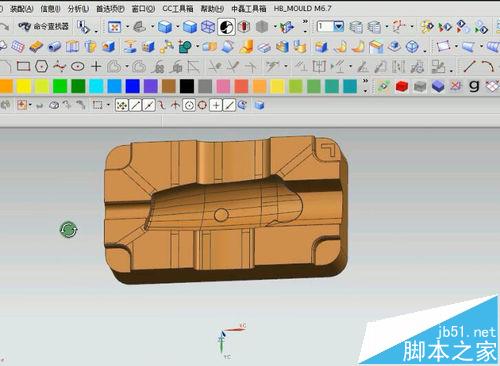

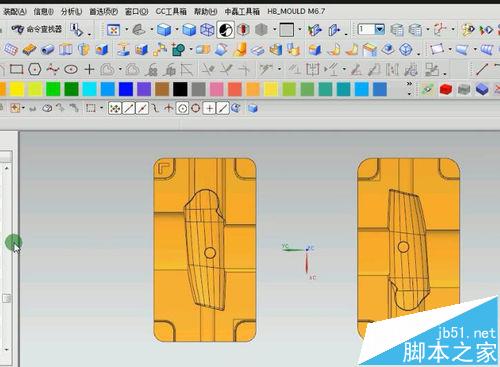

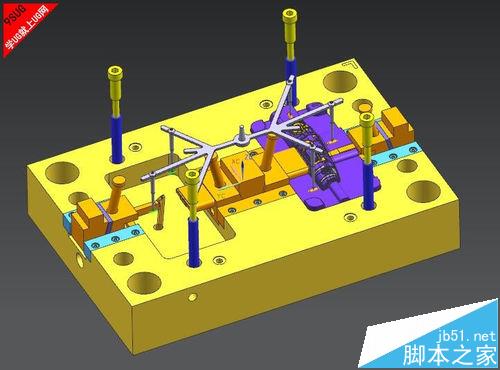

UG7.5模具排气设计方法介绍模具设计中模仁排气的画法，通过本经验，可以掌握如何设计模具排气。平面模具排气是磨床加工，曲面分型的模具需要CNC加工。
1、UG7.5模具设计使用的是NX7.5制作的手动分模技巧，本知识点是介绍模具排气相关的设计知识！
2、排气是模具上必不可少，通过词汇就能理解其定义，主要起排型腔气体的作用！

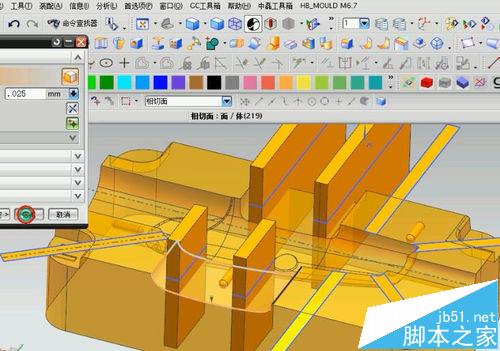

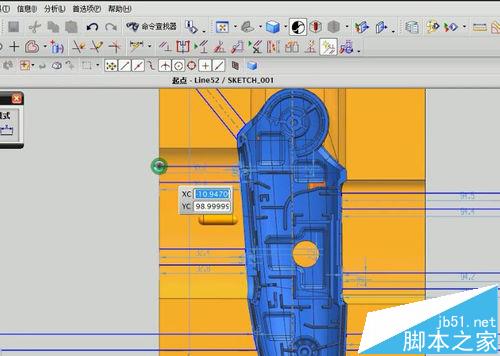

3、模具上除了开排气槽排气，像顶针、镶件等也可以启排气作用，本方法教大家如何在模具分形面上开排气槽。对于曲面类的排气结构，需要先拉伸块，然后与模仁进行布尔运算。
4、UG7.5模具排气加工方式：对于平面分型面的可以选择磨床加工，对于曲面分形面的则需要NC加工；

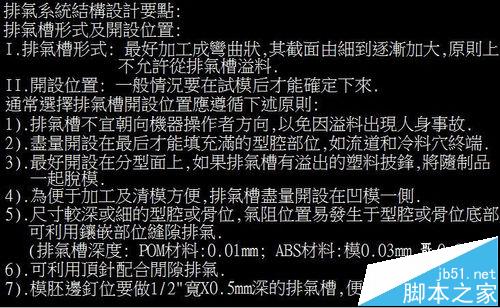

5、模具排气需要放置到钳工飞模完成后加工，排气的深度则根据塑胶材质来定，一般ABS排气深度开0.025，排气的第一阶安全距离为2.5mm,第二级深度则为0.1mm.
6、模具排气不同的公司虽说有不同的要求，但原则都是按本例的方法进行变通的，一款合格的模具，排气设计的也很重要，在绘制时，一定要用心思考。
