ug三维绘图软件对于模具制作、模型效果制定使用起来是非常方便的。今天给大家带来初学者入门教程，如何进行草图尺寸编辑？

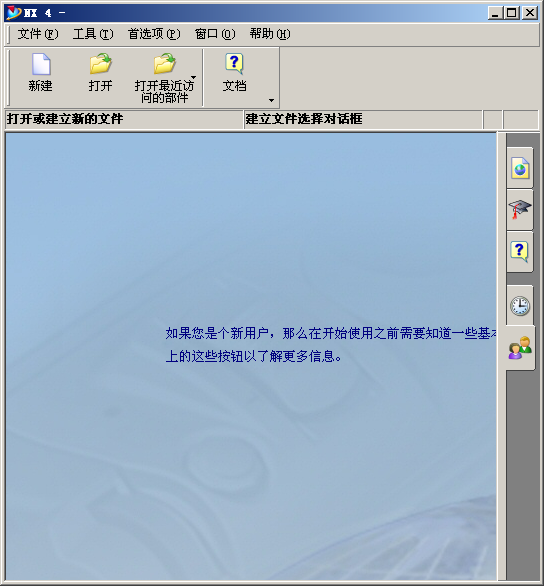

首先运行ug三维制图软件，选择建模状态，然后进入草图，该步骤方法上期已经在经验进行详细介绍，不再进行赘述。这里主要讲述一下草图编辑过程的尺寸标注及图形约束，以直线与圆形为例。

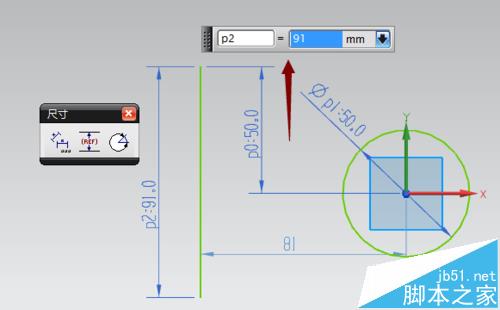

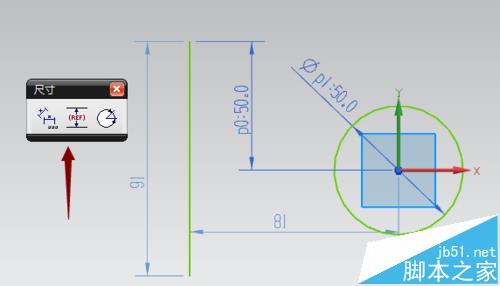

1、直接双击绘制后图形上的线条尺寸，然后修正你想要的尺寸。修正之后按回车键。然后按ESC键两次退出尺寸编辑或者将尺寸对话框关掉即可退出尺寸编辑

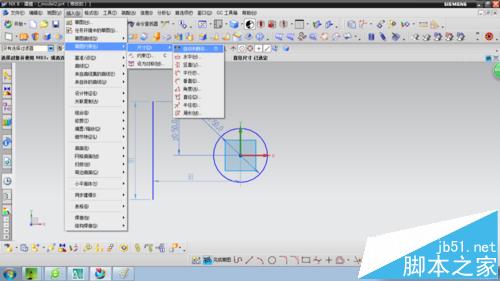

2、在草图编辑界面的菜单栏找到插入命令，点击插入命令，找到草图约束，找到尺寸，接下来选择自动判断即可，使用其他类尺寸约束也是可以的。

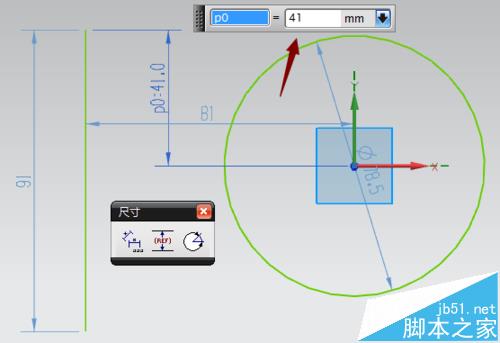

3、点击自动判断之后，弹出尺寸的对话框，然后单击你要修改的尺寸，修改之后点击回车即可完成尺寸编辑或者选择图形进行尺寸编辑。退出尺寸编辑方法如上一样。

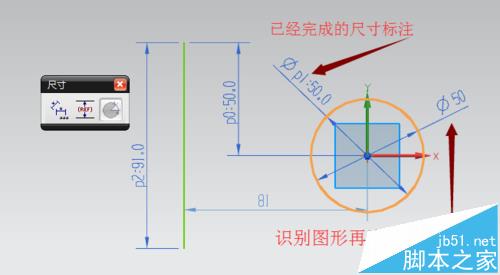

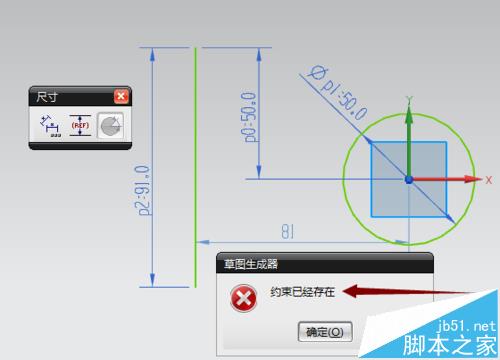

4、对于已经编辑过的尺寸，只能点击尺寸进行修改不能进行图形识别改尺寸，因为已经进行约束。如圆的直径50，已经完成尺寸编辑，使用图形识别再次进行尺寸编辑，识别之后点击左键确定，弹出尺寸已经约束对话框

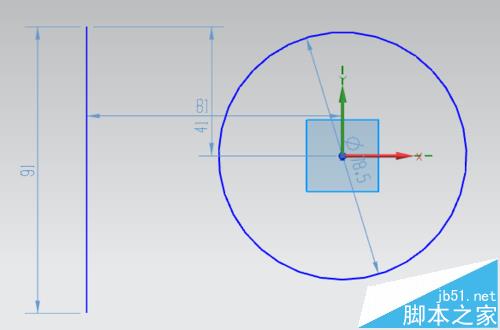

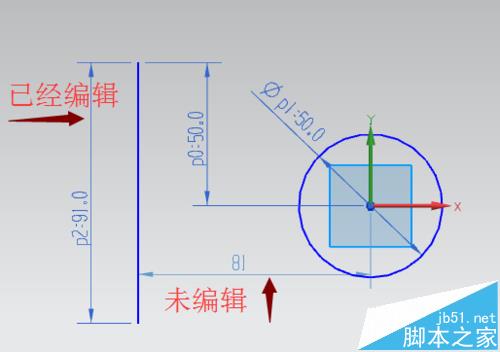

5、对于尺寸是否已经进行编辑，应该怎样识别那，只能通过尺寸颜色进行识别，尺寸被编辑过的呈现深蓝色，未编辑过的呈现浅蓝色，但不是特别明显。
注意事项：
尺寸编辑很简单，只要没有过约束即可。
