我们通常完成各种特征都是通过曲线来辅助，而很多时候我们不需要每次都去绘制曲线，在UG NX软件中可以直接在面上偏置曲线，下面讲讲它的使用技巧。

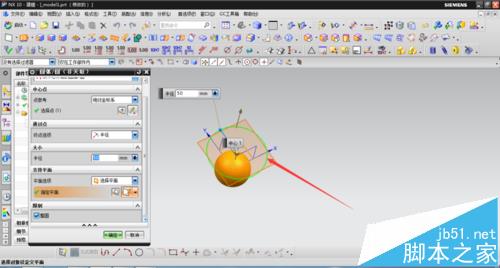

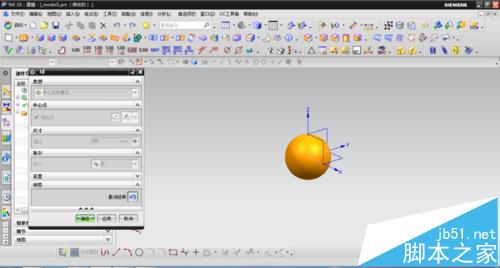

1、选择插入设计特征中的圆命令，指定圆心和直径，创建一个圆的模型。

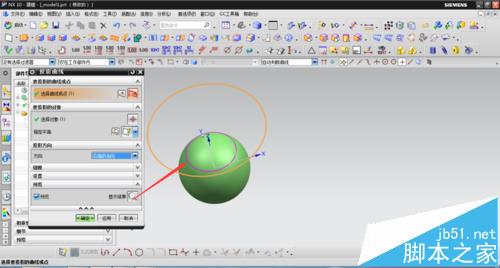

2、在圆以外的平面上绘制一个圆曲线，选择投影曲线，将圆曲线沿垂直面方向投影到实体圆上。

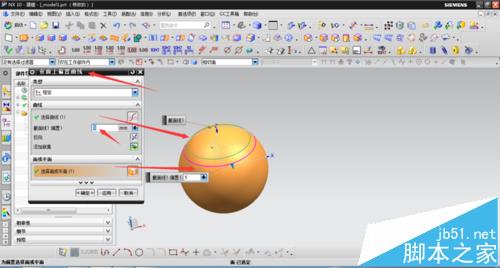

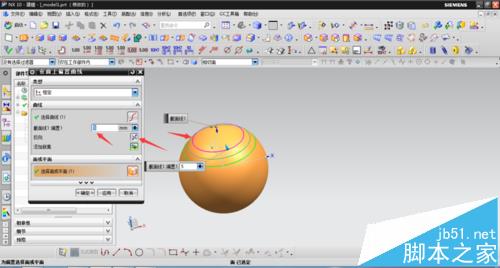

3、选择插入派生曲线中的在面上偏置，选取圆上的投影线，设置偏置距离，曲线按该尺寸自动偏置到圆上，点击反向，则偏置曲线缩小。

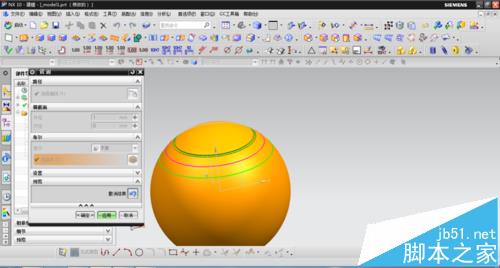

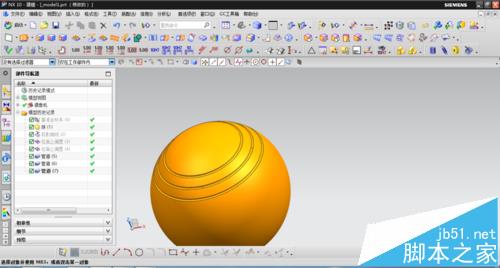

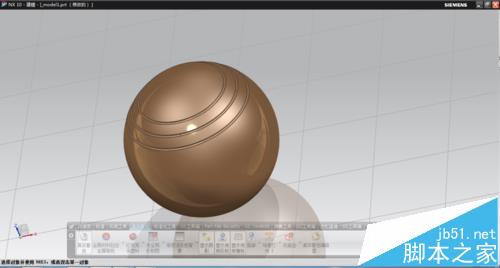

4、点击管道命令，分别选择几条曲线，生成实体求差。最后效果如图。
注意事项：
注意往曲面上投影曲线一般选面的法向。
