三维软件的装配功能对我们的设计、出图都有很大的帮助，因为在网上看见有人问UG NX软件中的装配中如何阵列，这篇经验就介绍一个在该软件中阵列装配的技巧，以一个六边形零件为例，需要阵列到一根圆管中。

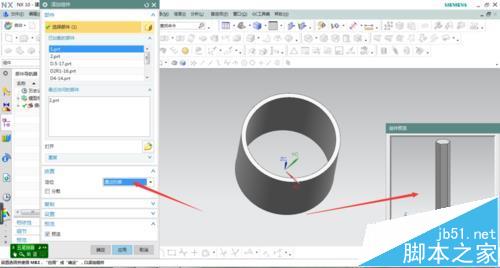

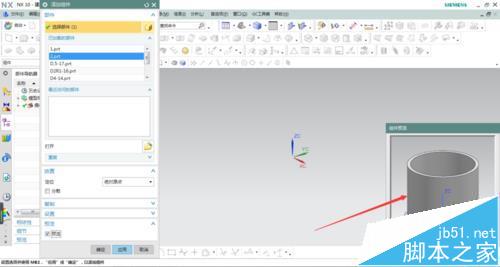

1、首先必须先创建部件，这里以一个六边形棒料为要阵列的对象，需要装配到圆管中。完成部件的创建后，新建一个装配文件，选择装配/组件/添加组件，或者直接点击工具条中的添加组件图标，选择圆管部件，旋转方式为绝对原点，这样在进行其它约束时，该部件就不会再移动。
2、接着继续添加组件，选择六边形部件，选择放置方式为装配约束，直接将该部件约束到圆管中心，可以借助坐标原点进行点和方向约束。

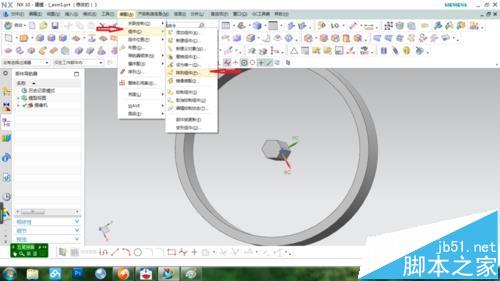

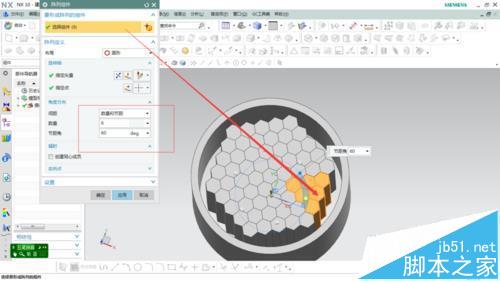

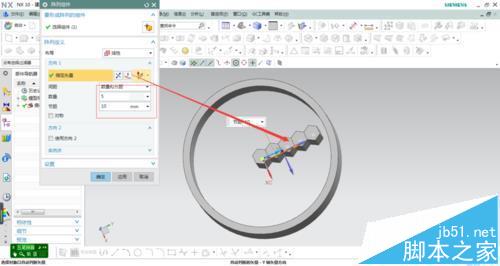

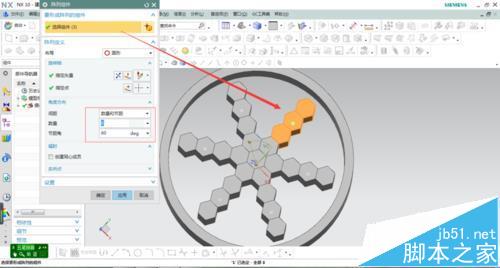

3、然后选择装配/组件/阵列组件，选择中间放置的六边形部件为阵列对象，方式为线性阵列，方向为水平，距离为六边形对边长度，数量为6个，完成后该部件沿水平方向阵列装配了5个部件。接着选择阵列的第一个部件，继续选择阵列组件，阵列方式改为圆形阵列，以原点为圆心，纵向轴为阵列旋转轴，角度为60度，数量为6，效果如图。

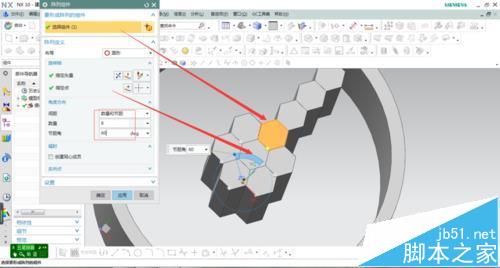

4、同样的方法选择另外几个水平阵列的部件，围绕原点中心进行圆形阵列，角度仍为60度，数量为6，这个角度是根据六边形的边来确定的，如果角度不对，阵列的部件就不能和相邻部件对齐。

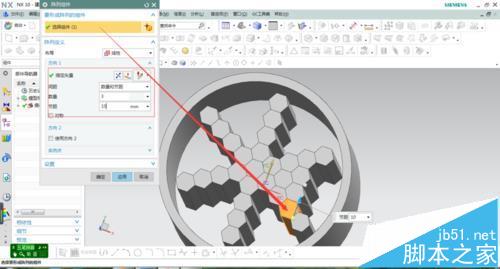

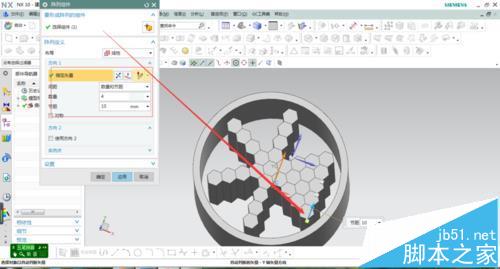

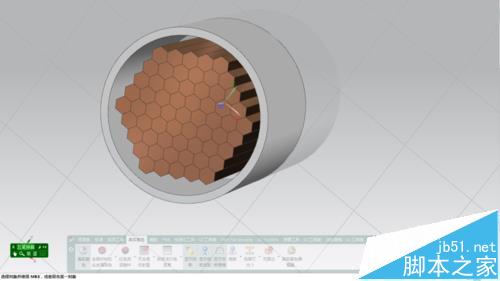

5、再次选择阵列组件，选择一组面与坐标轴垂直的部件，方式为线性阵列，沿该方向分别阵列2、3、4个数量，距离为六边形的对边长。如图所示

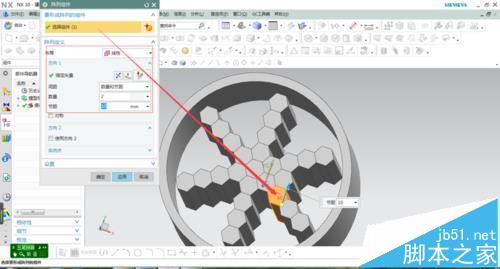

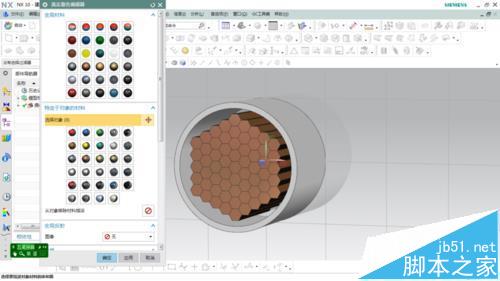

6、完成后接着选取刚刚线性阵列的部件，选择圆形阵列，围绕圆心60度旋转阵列装配，这样将所有的空位填充完成。最后进行材料着色，效果如图。
注意事项：
注意阵列装配要考虑部件摆放位是否存在交叉干涉。
