在实体建模中，倒圆角是很常用的，但在一条边线上，变化半径来倒圆角很多人就没有做过，这里介绍的是在UG NX软件中同一边线变半径倒圆角的技巧。

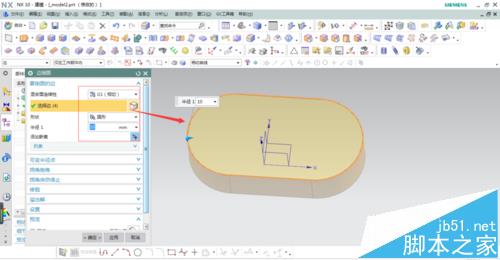

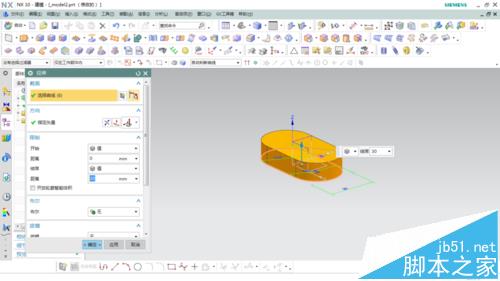

1、首先随意拉伸一个实体模型，我这里做的一个键的样子。接着选择边倒圆命令，选取要倒圆角的边线。

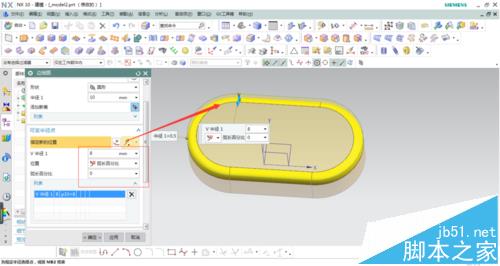

2、选取了顶面的所有相切线，形状为圆形，连续性为相切，点击可变半径点下拉框，选择圆弧线，设置弧长百分比为0，设置该点倒圆半径值。

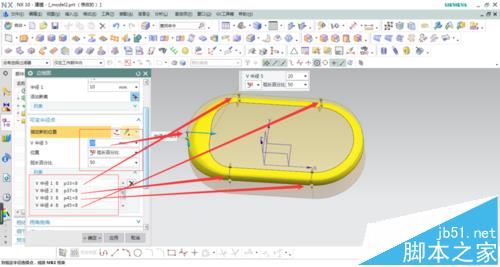

3、同样的方法选择两段圆弧的其它端点，指定倒圆半径。操作如图所示。

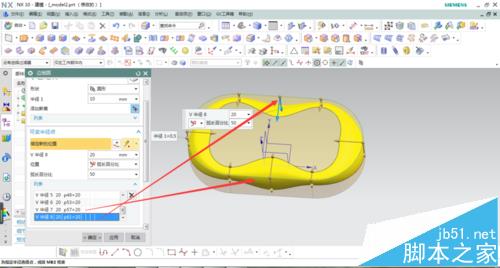

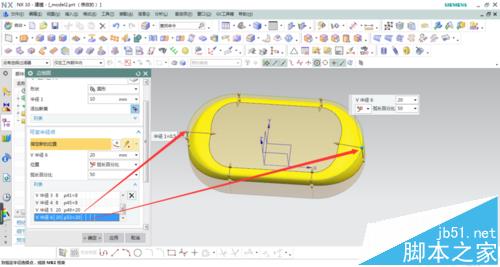

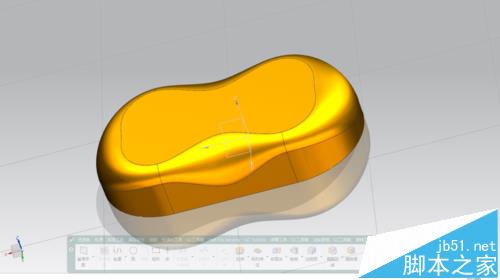

4、继续选择圆弧线和直线，设置弧长百分比为50，即在线段中心位置设置不同的倒圆半径，操作完成后如图所示。
注意事项：
注意捕捉到端点就不需要再设弧长百分比，捕捉线段就需要设点所在的线段百分比。
