在三维软件中，基本上都有抽壳命令，在UG NX软件中，抽壳又分为面抽壳和体抽壳。说通俗一点就是一个抽壳后是开放式，另一个抽壳后是封闭式的。
1、这里新建一个模型文件，随意绘制一个长方体，直接使用长方体命令指定长、宽、高即可。也可以使用拉伸草图或曲线生成。

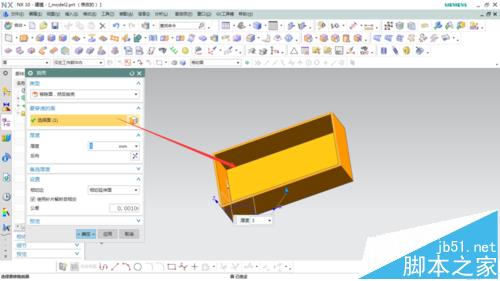

2、选择插入/偏置缩放/抽壳，选择移出面抽壳，选择顶平面为要抽壳的面，生成一个盒子的形状，如图所示。

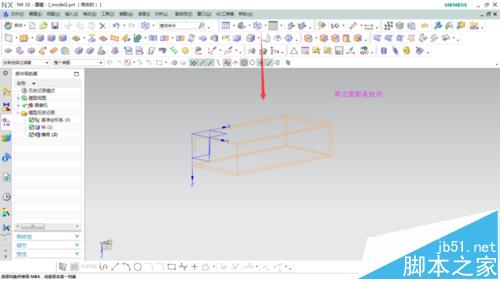

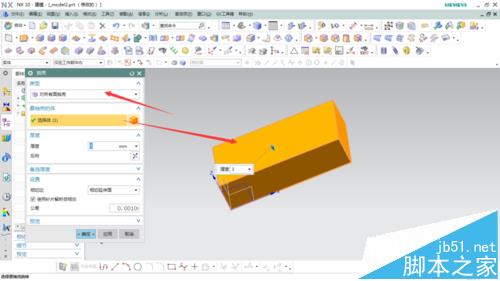

3、退出后重新选择对所有面抽壳，选择长方体，生成抽壳特征，所有面均是封闭，可以调为二维线框查看。

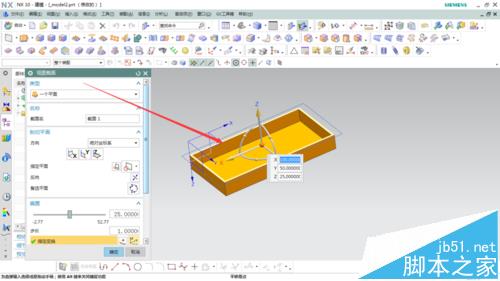

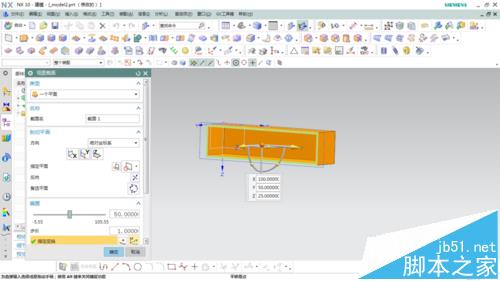

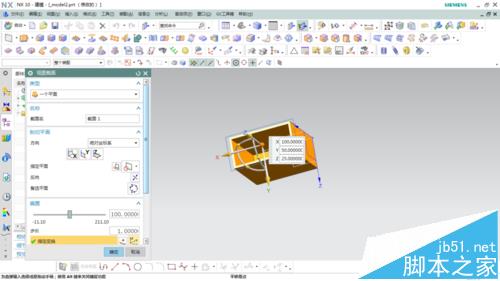

4、因为封闭图形看不出里面的特征，点击视图/截面/编辑截面，分别选择XY、XZ、YZ平面，查看抽壳后的特征为中间空，周边封闭的腔体。
注意事项：
注意对于封闭区域的特征要在截面视图中观察，防止成型错误。
