在网上看见有人问在UG NX软件中如何绘制变螺距螺杆，于是做了这篇经验，其实在UG NX软件中，不像其它软件那么有针对性，但造型方面是多样化的。想研究透彻还是有一定的难度，这里简单讲一下如何去绘制变螺距螺杆。

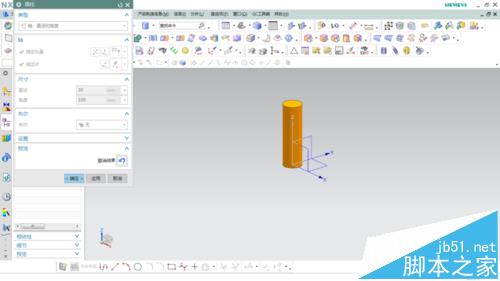

1、先创建一个圆柱体模型，使用圆柱体命令或拉伸命令。

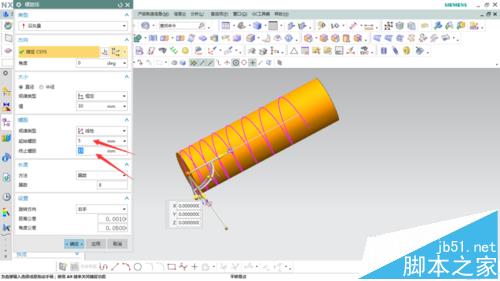

2、选择插入/曲线/螺旋线，螺距选择为线性，输入起始和终止螺距，选择起点偏移10毫米，直径与圆柱体一致。

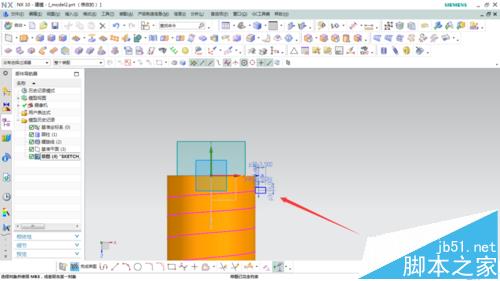

3、选择螺旋线端点新建基准面绘制截面草图，我这里绘制的一个长方形。

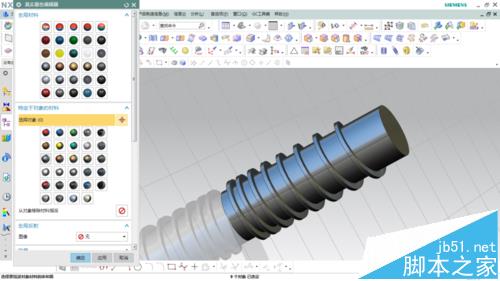

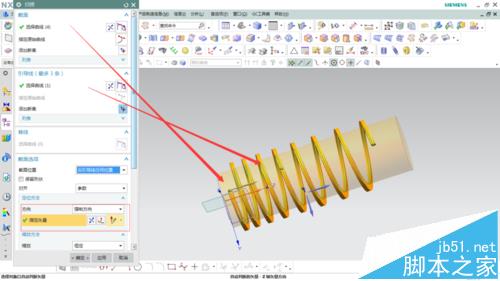

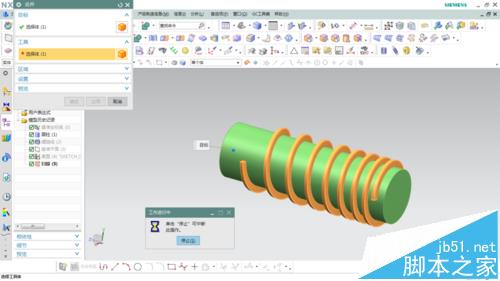

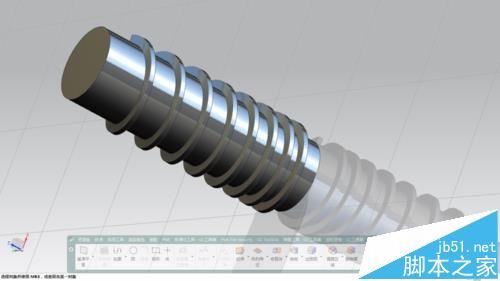

4、选择扫掠命令，选取草图为截面线，螺旋线为引导线，选择固定方向扫掠，生成变螺距螺杆特征，求和后进行材料着色，效果如图。
注意事项：
注意扫掠时要选择固定方向，否则截面会随螺旋线扭转。
