主要是在UG NX软件里面使用曲面功能，结合空间曲线来创建特征的技巧。以一个花瓶为例通过曲线组来创建实体模型。
模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)

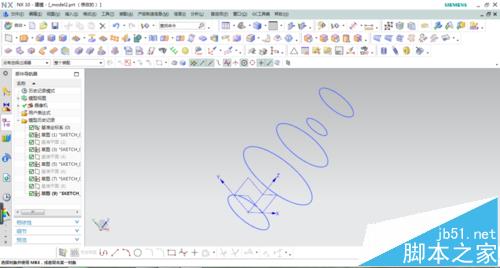

1、首先点击插入/曲线/基本曲线，绘制如图所示的几个空间圆，注意圆心位置变化，具体尺寸可按图中比例大致设置。

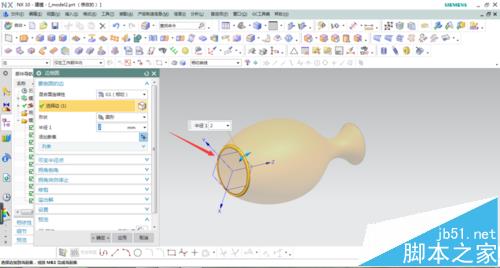

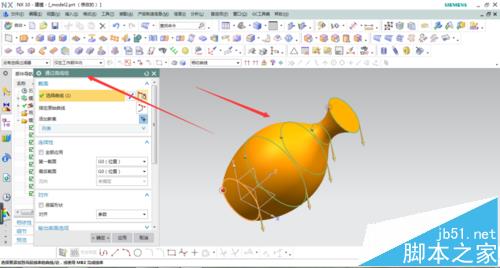

2、使用通过曲线组命令生成花瓶实体特征，如图所示，对瓶底进行倒圆角处理。

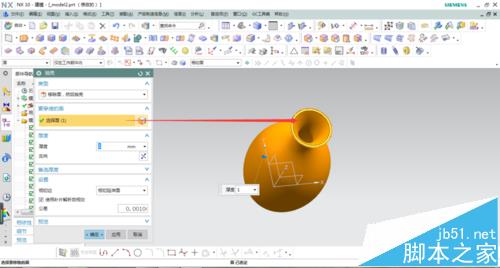

3、选择抽壳命令，选取瓶口为抽取面，将花瓶抽空，如图

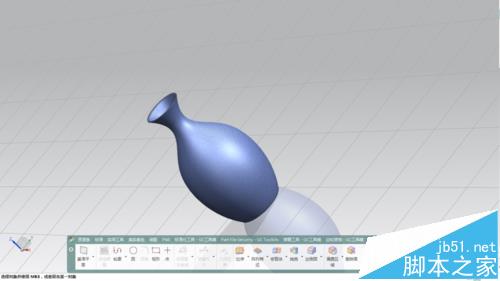

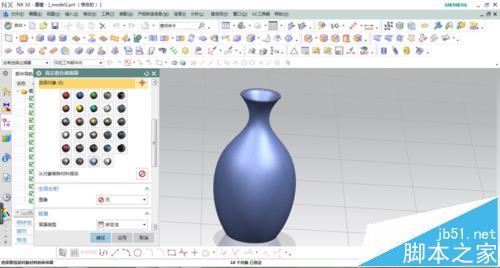

4、最后对瓶口边缘进行倒圆角，完成后选择材料进行真实着色渲染。最后效果如图。
注意事项：
注意通过曲线组选取曲线时要保持方向的一致性。
