一般情况下，我们很难在曲面上直接绘制曲线，因为曲面上的点不好选择，这里主要介绍在UG NX软件中通过平面上的曲线利用投影的方法在曲面上生成的技巧。

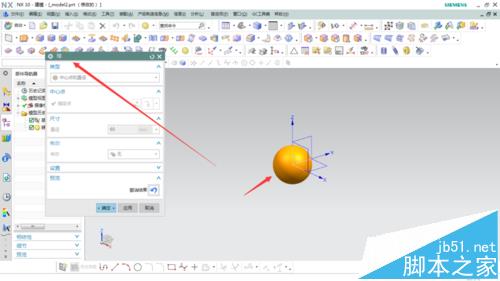

1、在建模模块下，直接使用球命令，指定球体直径和中心点，生成一个球形实体。
2、然后新建一个基准草图平面，绘制一个草图形状，我这里绘制的一个多边形

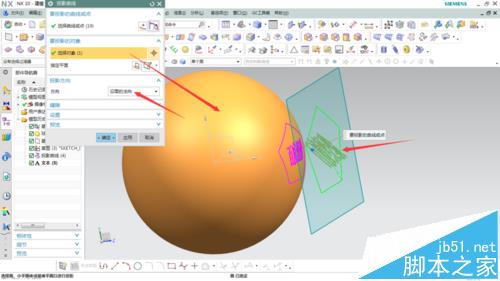

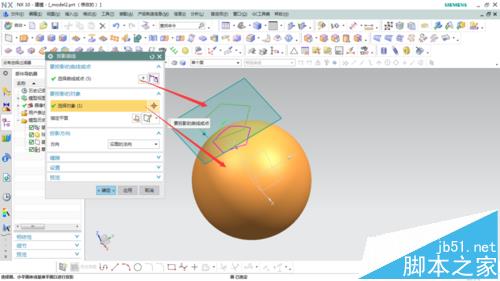

3、完成草图后，点击插入/派生曲线/投影，选择草图曲线为投影曲线，选择球体为放置面，将多边形投影到球面上。

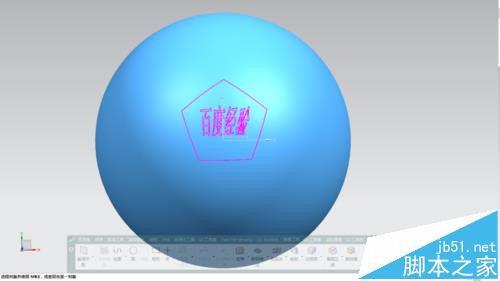

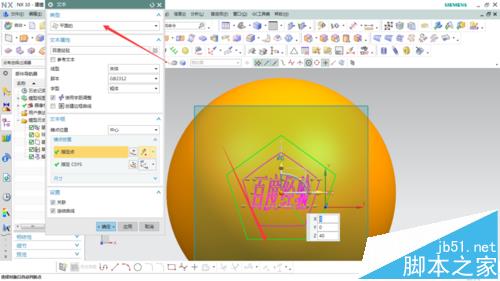

4、随意和基准平面成一定角度绘制一个曲线文本，再次选择投影命令，选取文本投影到球面上，效果如图。
注意事项：
注意投影曲线的方向一般使用的是面的法向，这样生成的投影才不会倾斜。
