主要是通过拉伸、阵列、移动对象命令来创建墙面、楼梯，在UG NX中可以灵活的使用这些命令来创建不同的特征，打破一个命令只能做某种特征的想法。

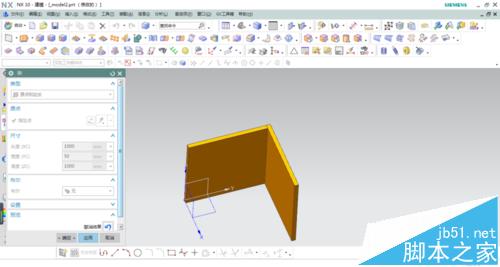

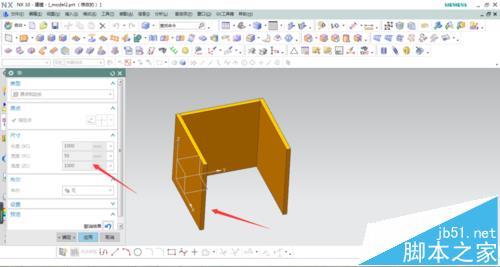

1、直接使用长方体命令创建墙面，注意长方体原点位置。如图所示创建三面墙壁。

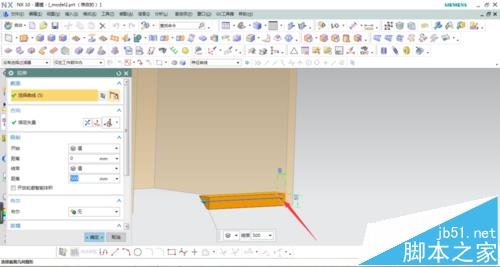

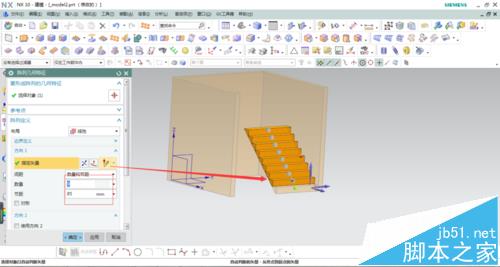

2、绘制楼梯踏步草图，拉伸一个踏步实体。再通过阵列特征命令沿踏步角度阵列，如图所示

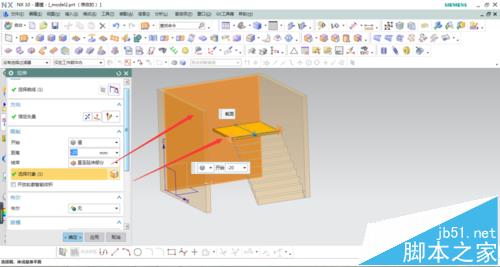

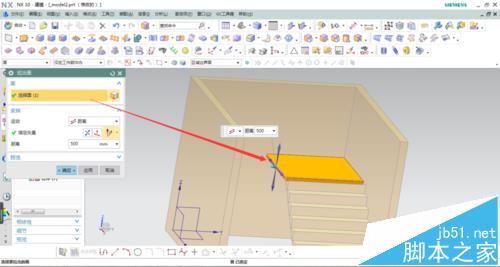

3、使用拉伸命令，拉伸踏步的边线，设置偏置距离，拉伸到对面墙壁，作为楼梯转角。再使用拉伸面命令，将端面拉伸到侧边墙壁。

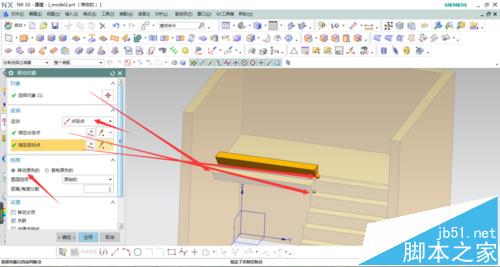

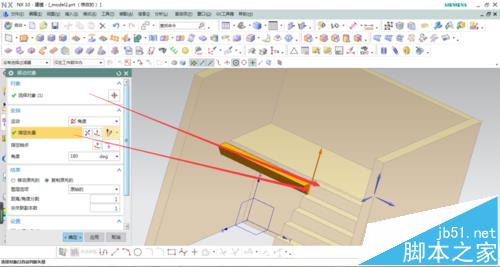

4、使用移动对象命令，选择右侧顶上的一个踏步，沿踏步边线旋转180度，如图，继续使用移动对象中的点到点，将旋转的部分移动到接口处。

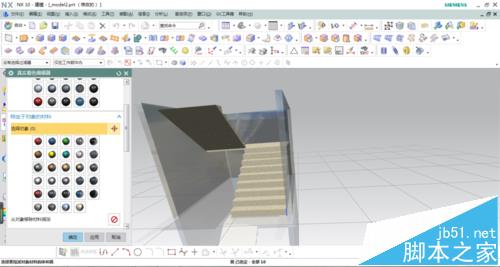

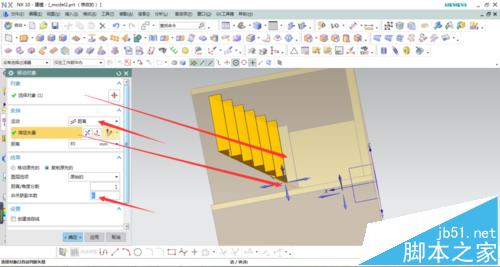

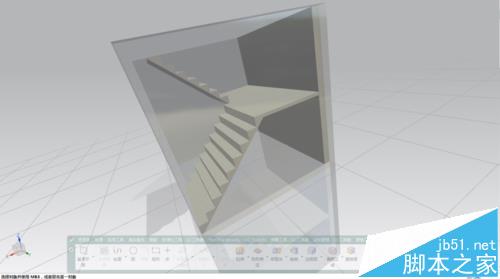

5、继续移动对象命令，选择距离将刚刚移动的踏步沿角度向上阵列，最后完成渲染效果如图。
注意事项：
注意阵列的方向不能选择垂直坐标，选择踏步角度的任意直线。
