UG NX软件中自带了螺纹的模块，但只能生成圆柱螺纹，这里介绍如何利用螺旋线来创建平面螺纹。

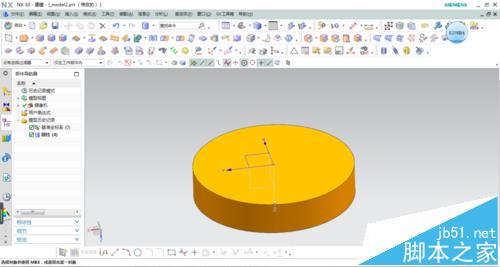

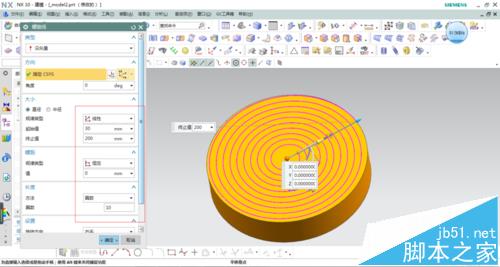

1、首先创建一个圆柱体，用拉伸或者圆柱体命令都可以完成。接着插入曲线/螺旋线，选择螺距为0，其它参数如图所示

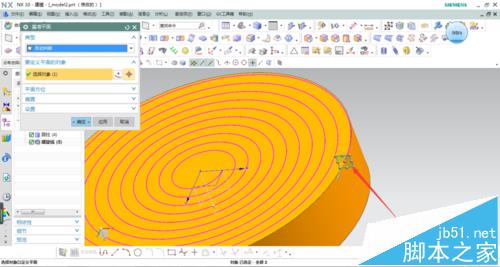

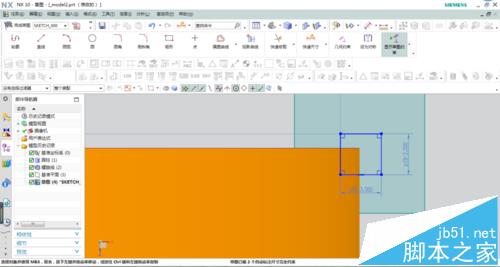

2、在螺旋线端点片创建一个基准面作为草图基准面，绘制一个如图所示的矩形。

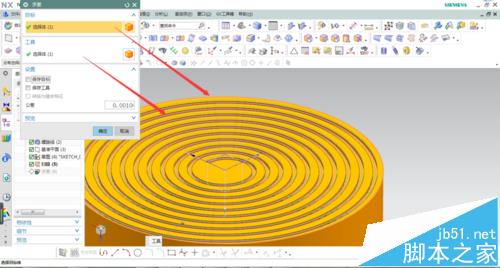

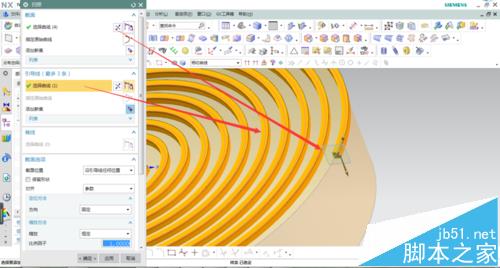

3、点击扫掠命令，选择矩形为截面，螺旋线为引导线，生成实体如图。选择布尔求差，生成平面矩形螺纹。

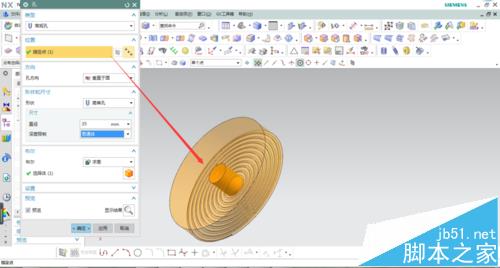

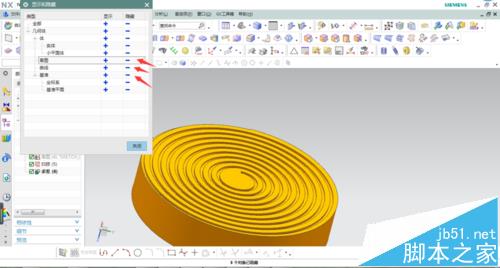

4、选择孔命令，选取圆中心，生成中间孔特征，隐藏基准、草图、曲线，结果如图
注意事项：
注意平面螺旋线的生成，是直径变化，螺距为0.
