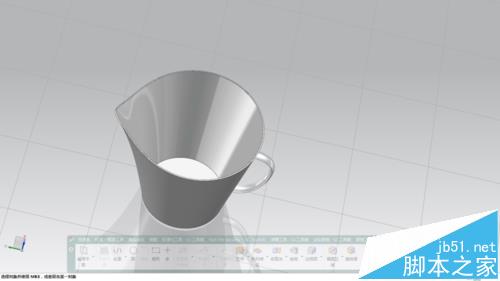

UG NX的曲面功能是很多的，很多特征都是可以用多种方法来创建，这里介绍UG NX中的曲面/X型来帮助创建茶壶模型。

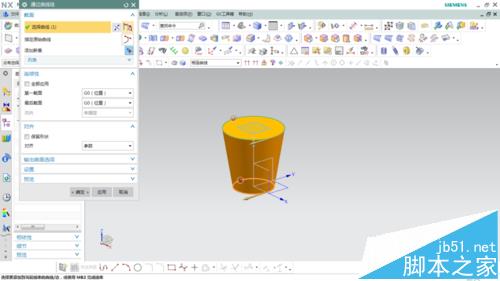

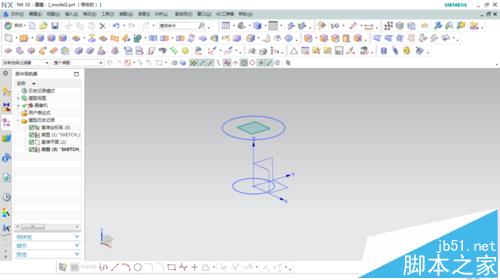

1、先选择不同基准面绘制两个圆，注意基准面偏移高度。使用通过曲线组命令生成圆锥体。其实也可以在设计特征里面直接选择圆锥生成。

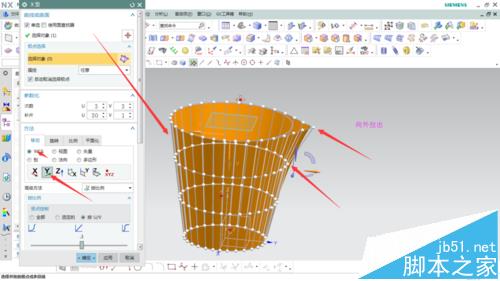

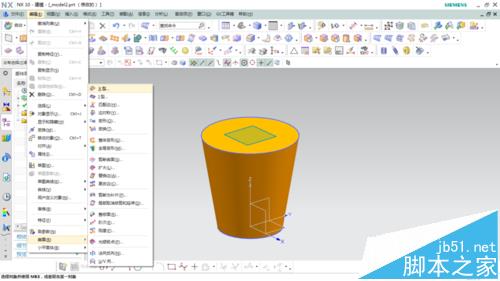

2、选择编辑/曲面/X型，通过U、V的值来创建极点个数，选择WCS坐标参考，沿Y方向拖动极点，拉出形状如图所示

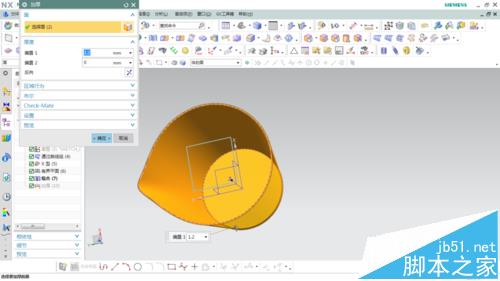

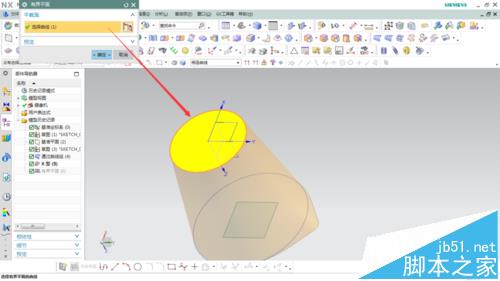

3、选择有界平面将底面生成，然后选择缝合片体，接着使用加厚命令将壶身生成实体

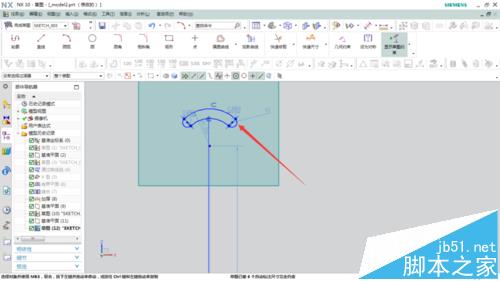

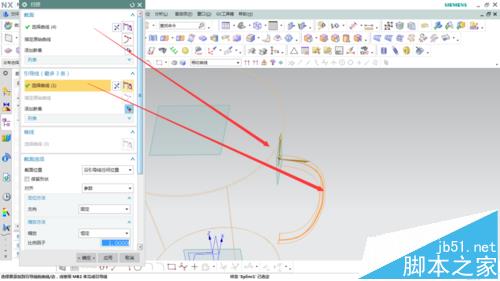

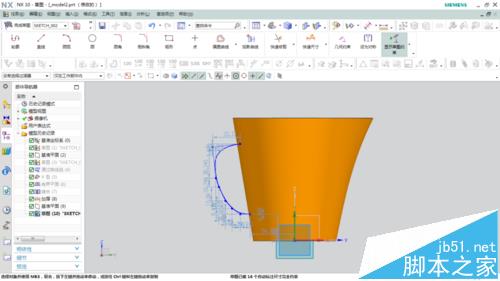

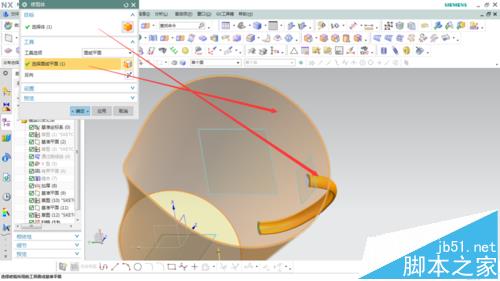

4、再创建手柄草图引导线和截面线，通过扫掠命令生成手柄，通过修剪体命令将多余部分修剪。

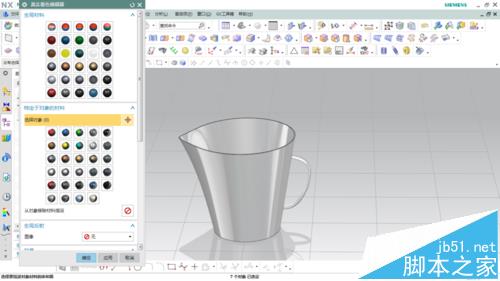

5、最后进行求和，真实外观显示如图。
注意事项：
注意手柄截面草图的基准应该在引导线端点处创建。
