UG NX中有一个平面文本铣削功能，该功能主要是对于注释文字的直接选取加工，不需要另外生成拉伸实体特征，直接可以通过曲线文字来指定深度范围。

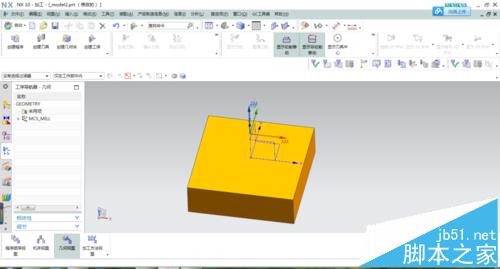

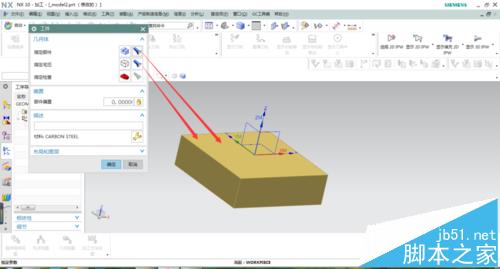

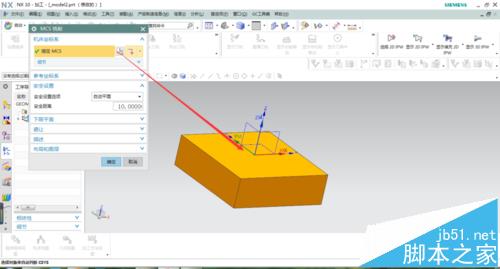

1、建立一个正方体模型，进入加工模块。创建工件坐标系，创建几何部件和毛坯体。操作如图。

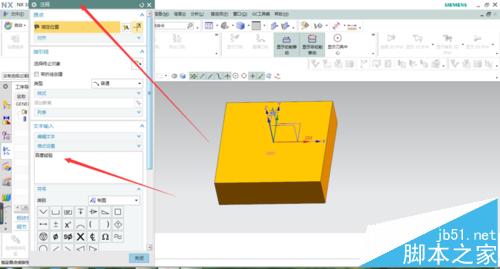

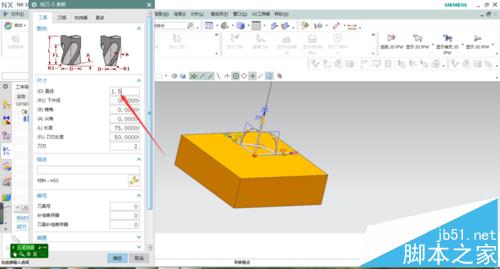

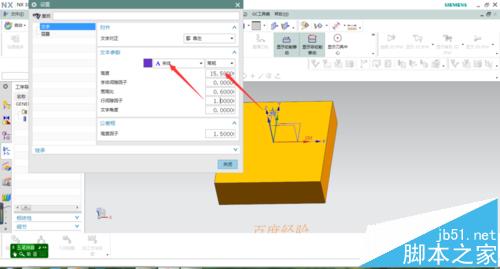

2、创建一个直径1.5的铣刀，点击插入/注释，输入文字，在注释界面选择下面的文字样式，指定字体和文字大小，选择文字放置面，如图所示

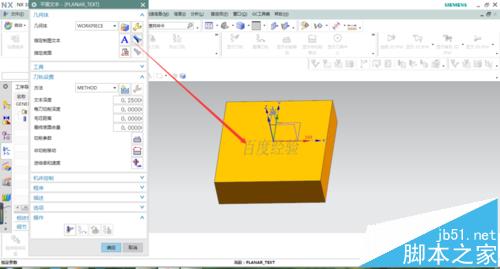

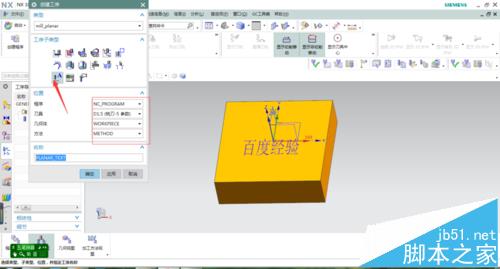

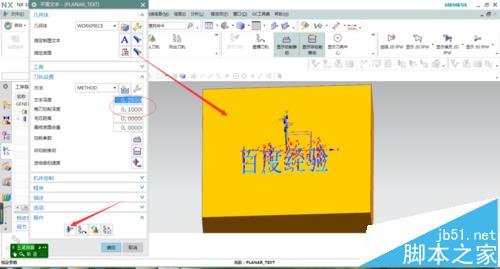

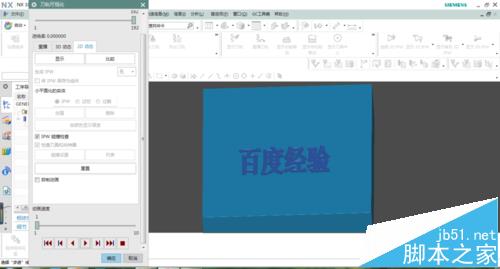

3、选择平面文本加工方式，选取需要加工的文本，指定底面，设置加工深度和每刀下刀深度，生成刀路。最后仿真加工效果如图。
注意事项：
注意文本一定要是注释文本，曲线文本不能使用该切削方式。
