我们用UG设计产品，三维模型完成后，需要进行结构检查。对于复杂模型，我们可以通过将其外部透明化，剖视，线型显示等方法进行检查。下面进行详细介绍。
1、首先介绍透明化方法。透明化又分为两种，一种是只将面透明，一种是将实体透明。

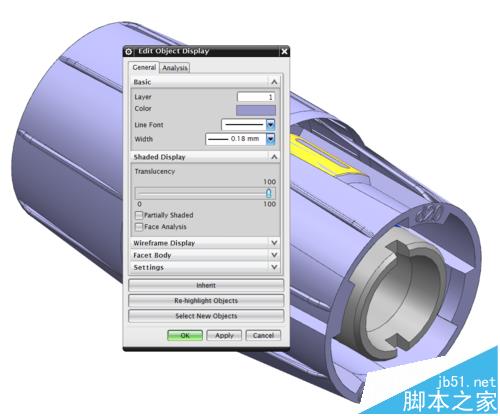

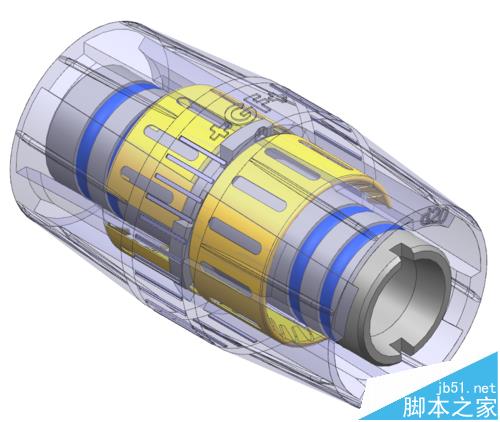

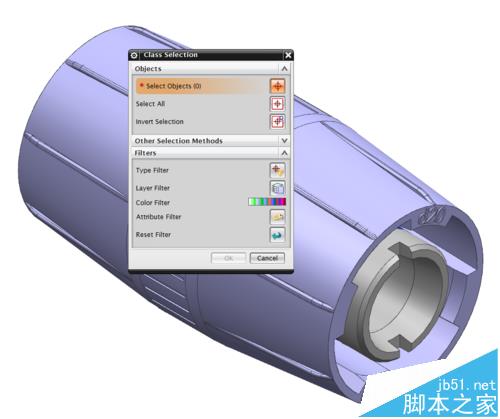

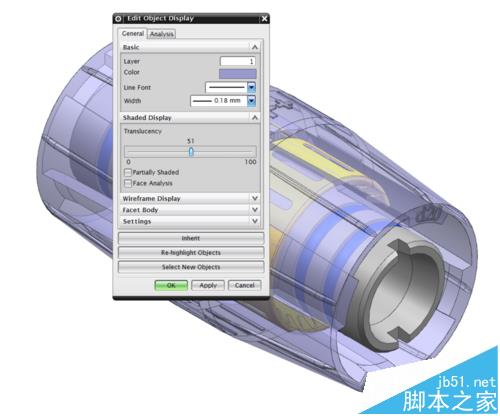

2、实体透明：按快捷键Ctrl+J，弹出显示设置窗口，然后选择需要透明化的实体，确认，弹出编辑显示窗口，鼠标左键按住透明化的滑块，拉拽到需要透明的程度，然后确认即可。

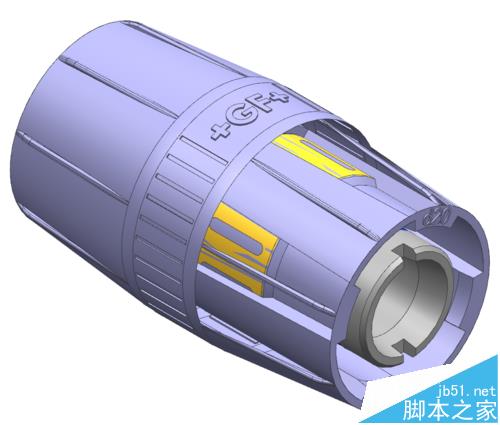

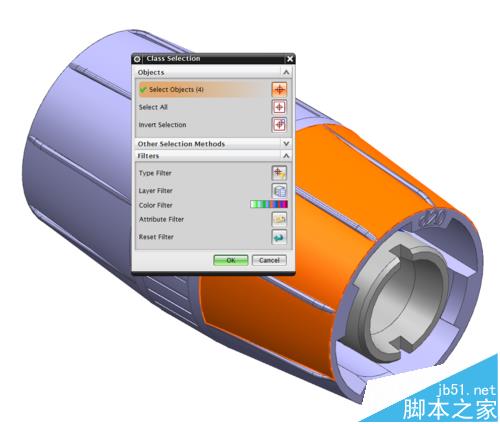

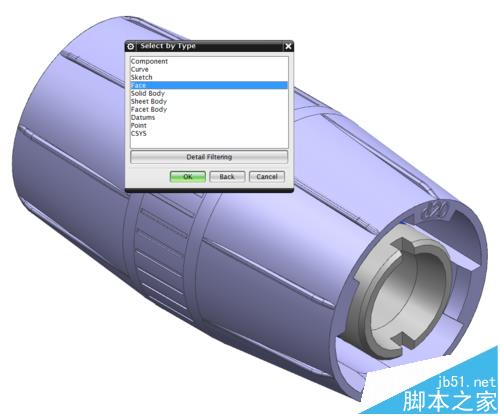

3、面透明：按快捷键Ctrl+J，弹出显示设置窗口，默认过滤器是除面之外的元素，所以这里我们先要更改过滤器的过滤元素。点击Fileters项中的Type Filter后面的按钮，调出过滤器，选择面，然后确认，返回显示设置窗口。然后选择需要透明化的面，确认，弹出编辑显示窗口，鼠标左键按住透明化的滑块，拉拽到需要透明的程度，然后确认即可。

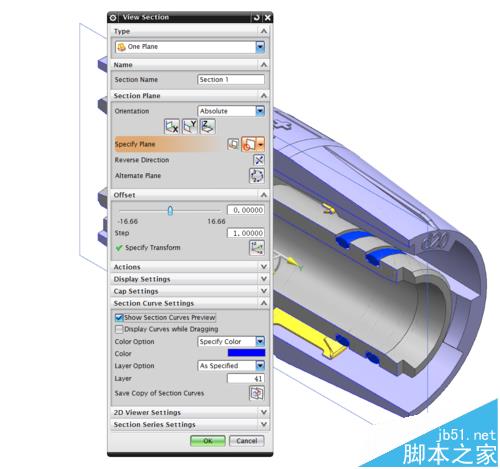

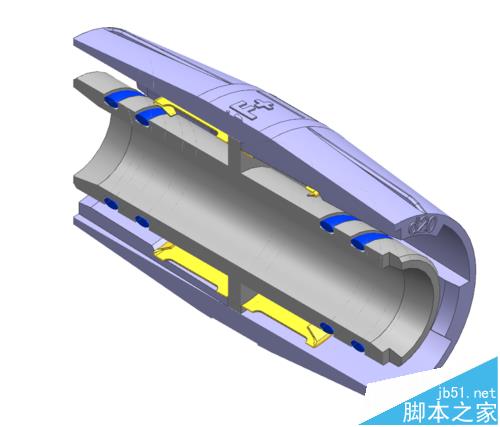

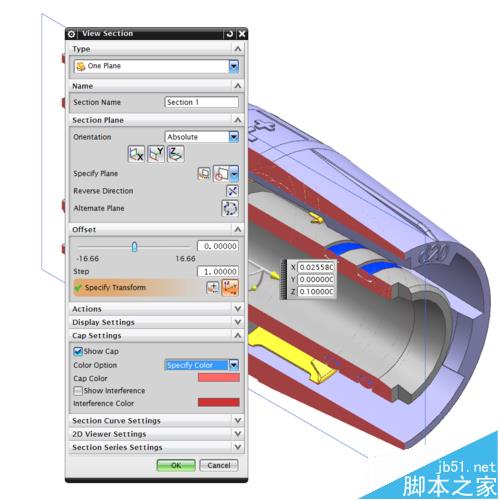

4、接下来是剖视图检查法。按快捷键Ctrl+H，调出剖视视图，这里选择剖视平面（Section Plane），设置剖面颜色（Cap Settings），则可以完成剖视图。

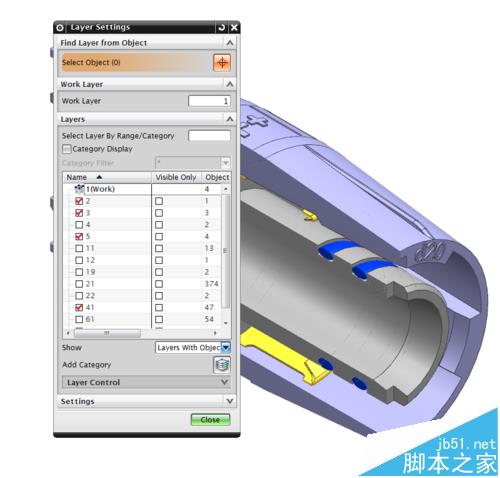

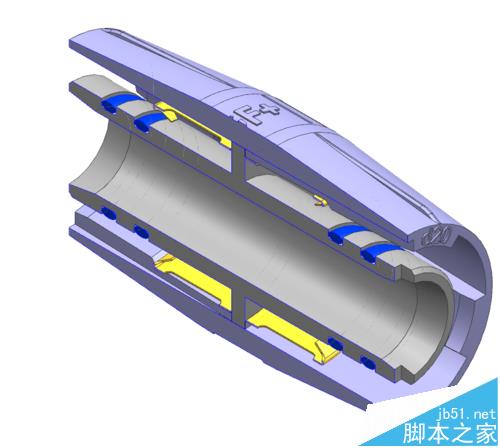

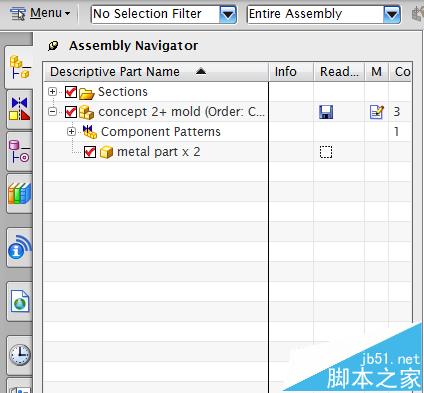

5、剖视图显示剖视线的方法。在Section Curve Settings中，勾选第一项，确认退出，然后将41图层打开，再将导航器中的Section项勾选，则可显示剖视线。

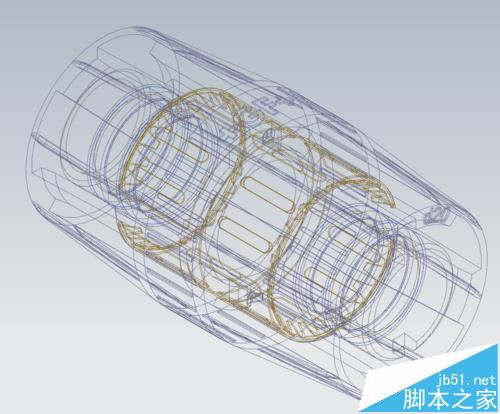

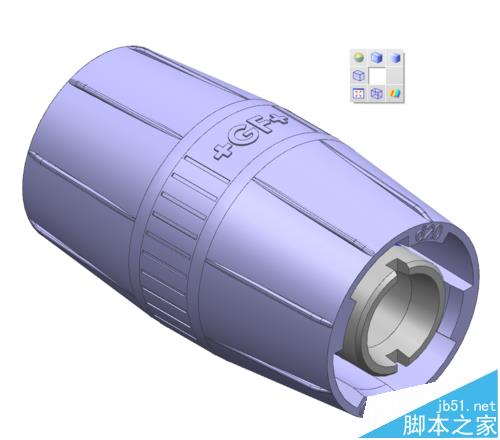

6、线型显示方法。检查模型还可以通过检查模型的边来实现模型的检查分析。在空白处按鼠标右键不放，则鼠标周围会出来一系列按钮，选择其中需要的一个，则可将视图切换。如图所示，按住鼠标右键，然后滑向线型显示按钮命令上，则视图转变成线型显示。
