UG怎么绘制一个简单的黑色纽扣模型?

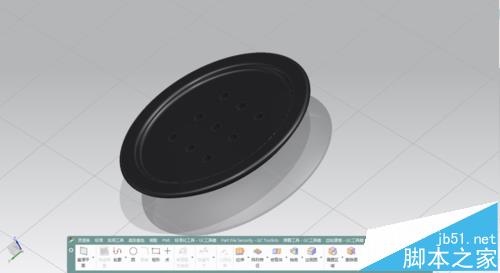

三维软件中用了PRO/E,UG NX,solidworks，始终还是觉得UG NX的建模功能要强大一些。这篇经验主要讲的是纽扣模型的创建。

模具三维设计软件ug nx10.0 64位 中文特别版(附安装教程+破解文件)

• 类型：3D制作类
• 大小：3.3GB
• 语言：简体中文
• 时间：2019-01-21

查看详情

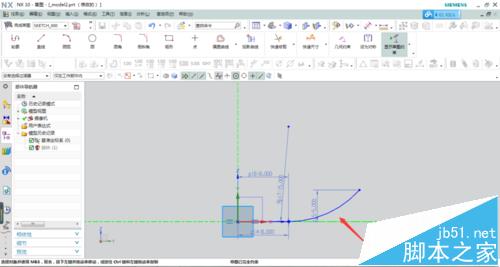

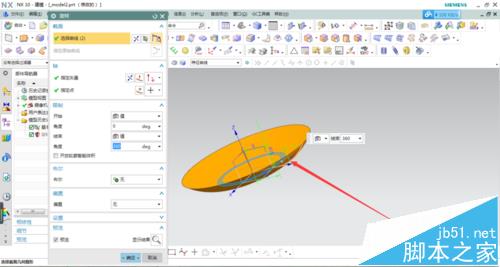

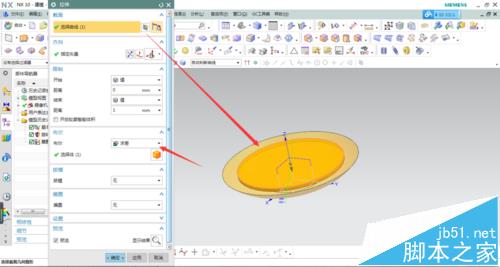

1、先绘制一个纽扣轮廓草图，通过旋转特征命令对草图进行旋转生成实体，然后使用拉伸命令在顶平面拉伸纽扣凹槽部分。

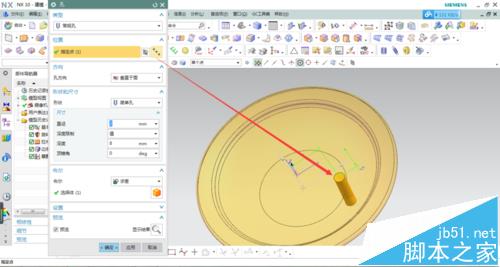

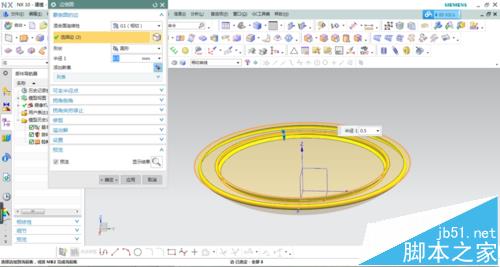

2、完成后对各边缘进行倒圆角处理。接着使用创建孔特征，选择平面一点创建一个纽扣孔。

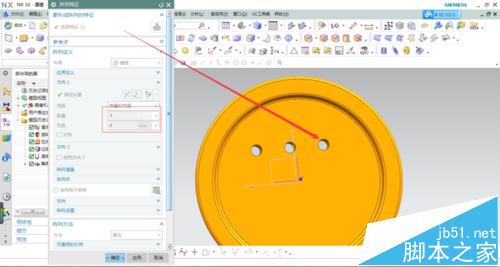

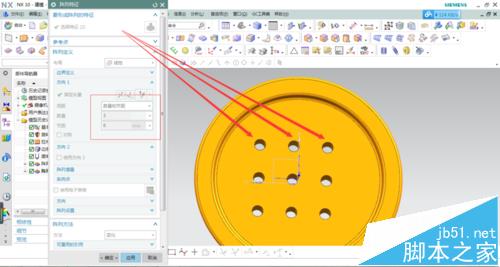

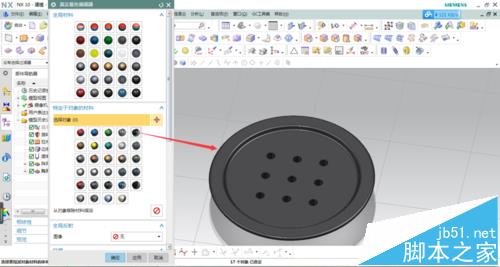

3、通过线性阵列特征，将前面创建的孔分别沿两个垂直方向进行阵列，各操作如图所示。最后进行材料渲染，效果如图
