在UG NX10.0草图中，利用轮廓线命令，可以一次绘制出草图的轮廓形状。这里为大家介绍一下这一命令的基本使用方法，并为大家介绍几个小技巧。

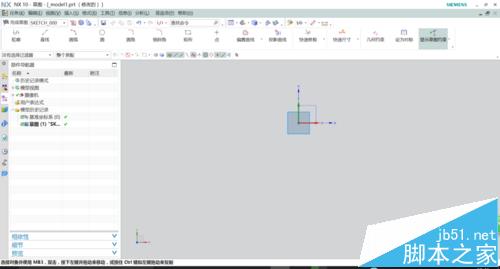

1、首先打开UG,进入草图

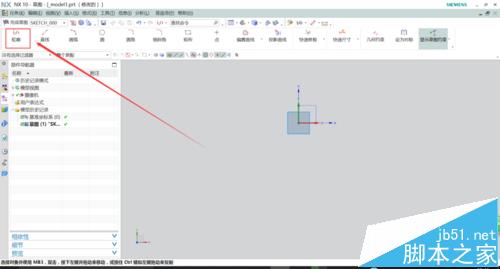

2、点击“插入”-“曲线”-“轮廓”命令；或者点击工具条上“轮廓线”命令按钮。

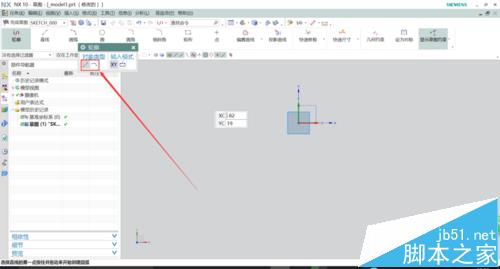

3、可以看到对象类型有直线和圆弧

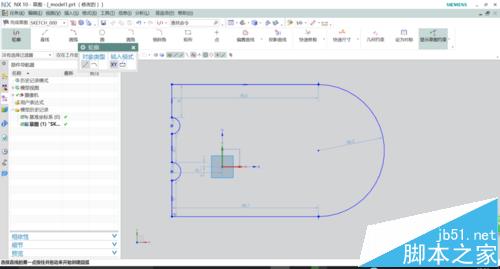

4、利用直线和圆弧相互的切换，可快速绘制出轮廓大致形状
技巧一：
打开此命令时默认的是直线，若选择了圆弧，则绘制完一条圆弧时，将自动切换为直线
技巧二：

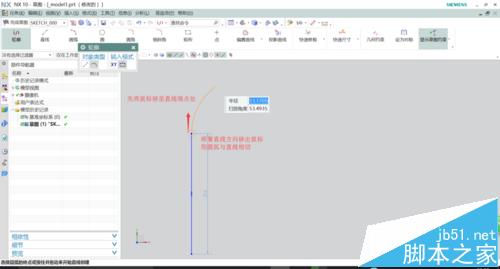

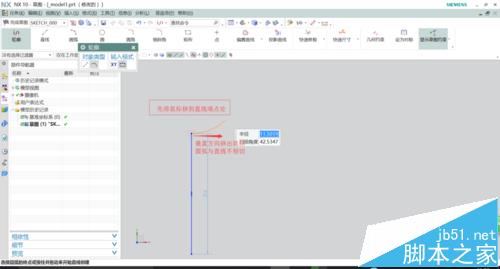

直线换到圆弧方式时，默认圆弧与直线相切。若不需要，可在圆弧状态下将鼠标移至直线端点处，垂直直线方向移出鼠标，则圆弧与直线不相切，顺着直线方向移出鼠标，则圆弧与直线相切
技巧三：

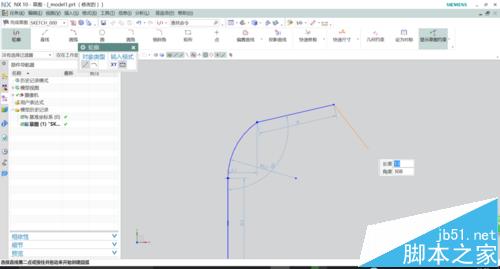

同样，在连续绘制两个圆弧时，默认为两圆弧相切，若不需要，或想改变相切方向，可先将鼠标移到圆弧端点处，顺着圆弧方向移出鼠标，两圆弧相切，且相切方向与移出鼠标方向有关；若垂直方向移出鼠标，即可绘制不相切圆弧。
