前面讲了UG NX在拉伸方面的技巧，再讲一下在旋转命令使用中的技巧，很多软件都要一个完整的截面才能进行旋转产生实体，而在UG NX中仅以一条曲线就能生成多种不同的实体特征。这里以一条直线为例旋转生成圆柱体及圆环，压套。如图所示

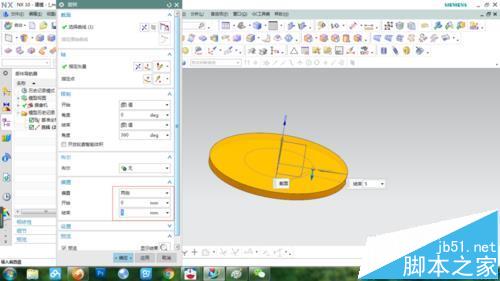

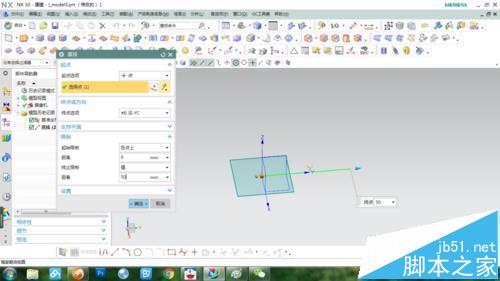

1、先绘制一条直线，选择插入/曲线/直线命令，沿Y轴绘制一条直线，我这里选择的长度为50。再选择插入/设计特征/旋转命令，选择前面绘制的直线为截面线，如图所示，生成一个圆片。

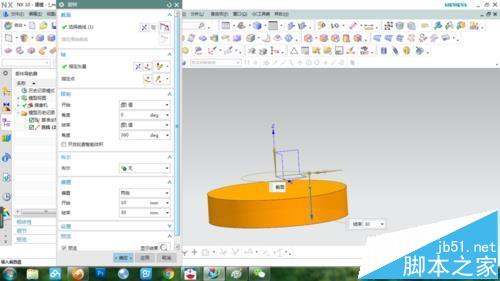

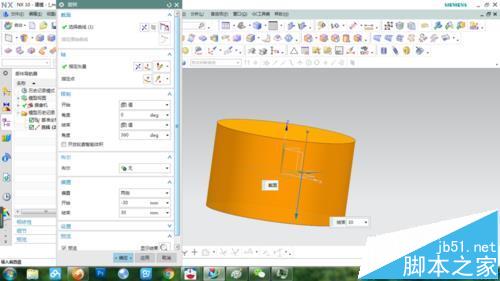

2、选择偏置，类型为两侧，当起始和结束有一个值为0，则实体往另一侧偏置生成圆柱体，该选项与前面讲的拉伸是一样的，大家可以参照下面的经验引用。

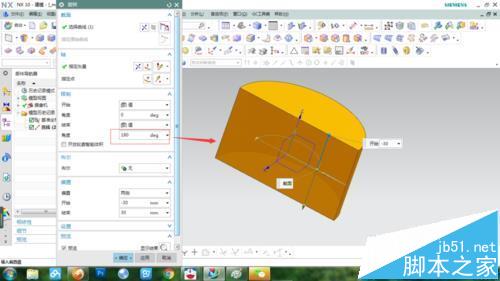

3、当我们调整旋转角度为180度时，则实体成为一个半圆柱体。这里可以在0到360度之间任意生成。

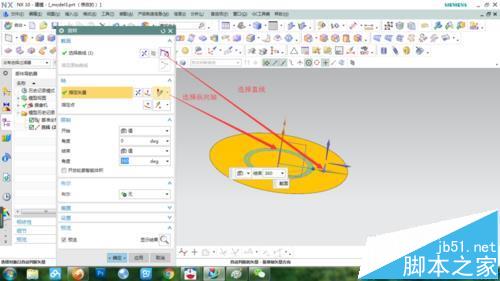

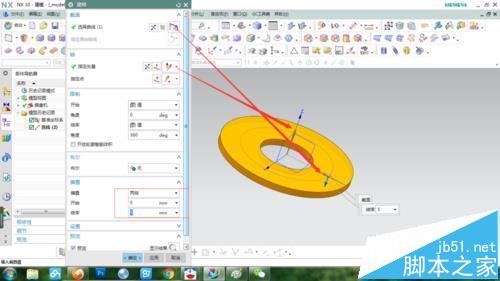

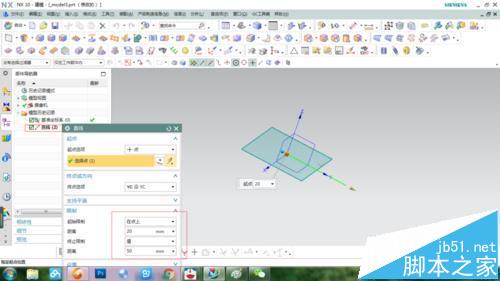

4、我们要生成圆环，先取消现在的旋转特征，返回修改直线，将起始位置改为20，如图所示。重新选择旋转特征命令，选择直线为截面线，纵向轴为旋转轴，给定偏置值，则产生如图所示的圆环。

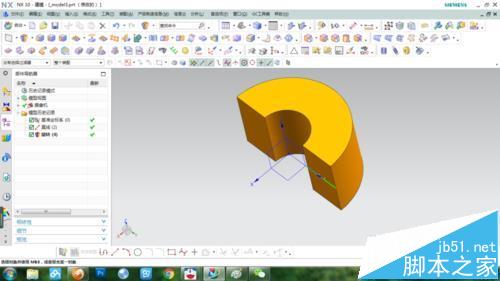

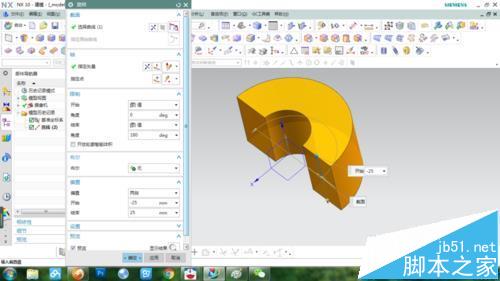

5、将旋转角度改180度，则生成一个半圆环压套，如图
注意事项：
可以任意绘制一条旋转轴，不一定要以坐标轴为旋转轴。
