草图模块中的“动画尺寸”命令，可以观察草图中某些尺寸在一定范围内变化时草图随之的变化情况。当这种变化施加在一个角度尺寸上的时候，并且变化范围是0~360度时，那么这种变化就可以等效为一个转速恒定的旋转驱动。本例以曲柄连杆机构为例。

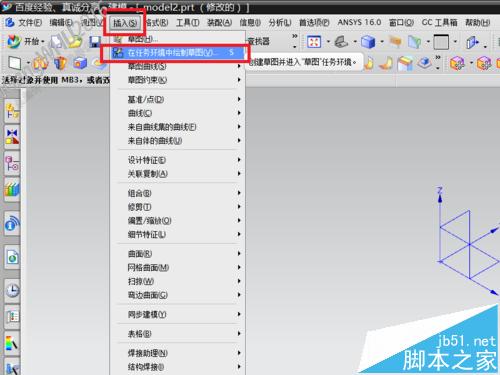

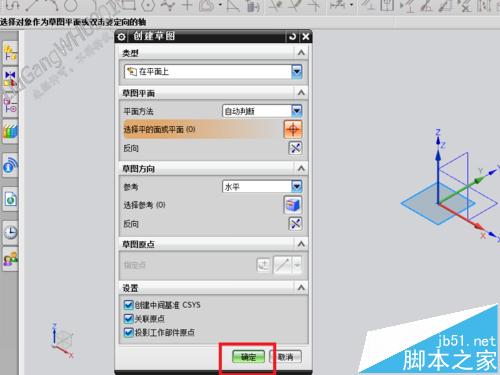

1、菜单栏插入 - 在任务环境中绘制草图 - 弹出创建草图对话框，点击确定，完成草图的创建。

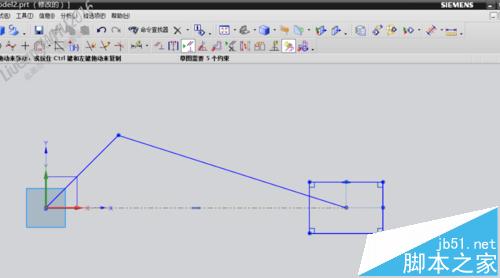

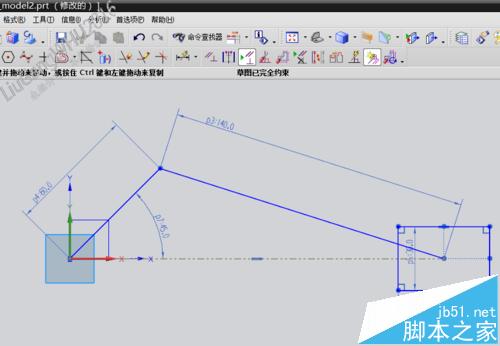

2、在草图中绘制大致的曲柄连杆示意草图，并添加几何、尺寸约束。

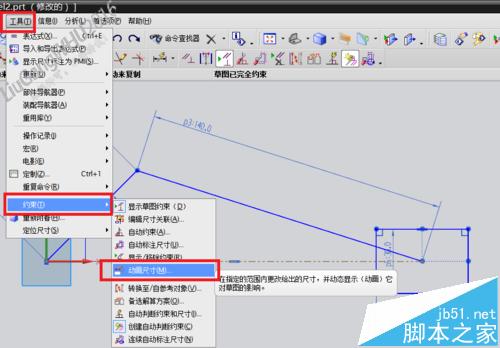

3、点击工具 - 约束 - 动画尺寸，弹出动画尺寸对话框。

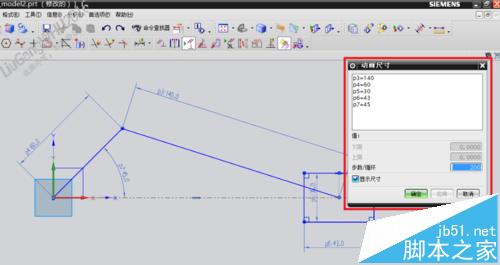

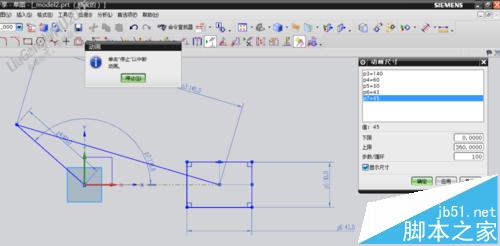

4、选择变化的尺寸，此例选择角度值。上下限分别设置为0、360，步数设置为100，勾选显示尺寸，点击应用。

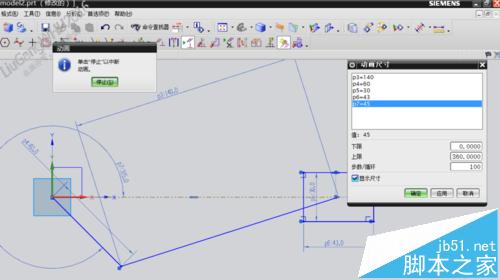

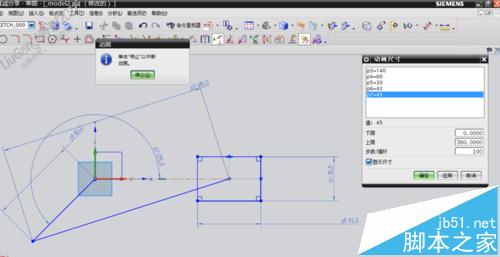

5、动态显示效果。本例截取两个不同角度时期的图片。
6、停止。点击停止按钮，即回到草图初始状态。
