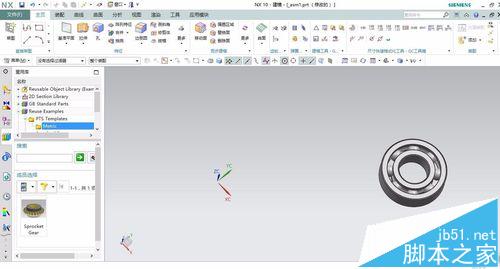

该经验为大家分享一篇UG如何调用重用库绘、装配零件并保存的教程。
1、打开UG软件，双击或者右键单击选择打开软件，该经验以UG10.0版本为例。其他版本的UG都可以使用该经验教程。

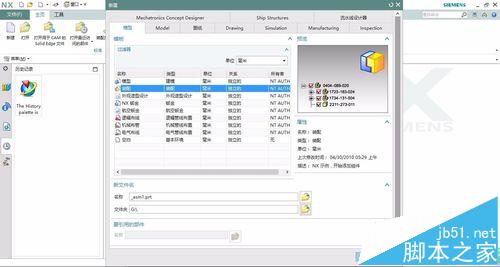

2、点击新建的图标，新建一个装配文件，命名为_asm1.prt，英文名即可，保存路径也要英文（默认名称或者非中文标识）。然后点击OK。（或者鼠标中键OK）

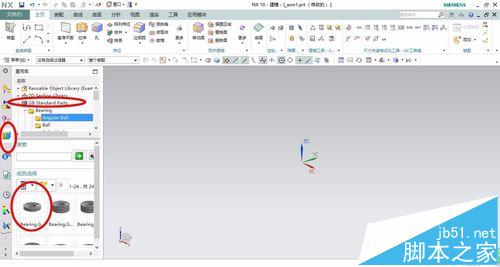

3、我们使用建模绘制一个标准零件也是可以得，但是在UG的重用库里面一般都包含的了，所以我们只需要把他们调用出来。如，我们需要绘制一个轴承，则在重用库里调用轴承，则会大大的缩短我们的绘图时间。

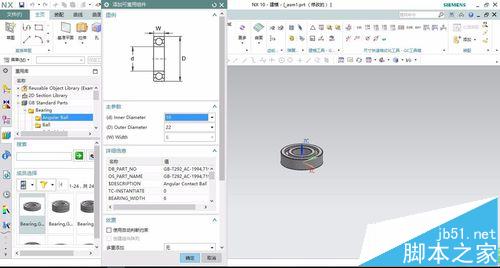

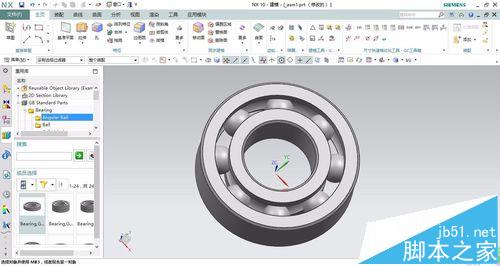

4、在步骤3中，当找到我们所需要的轴承，只要双击点击轴承的大图标，即可调用出来，然后，在轴承的对话框里，输入轴承的相关参数，如内径外径，这些都是按照国标的数据的。输入完毕就可以点击确定。

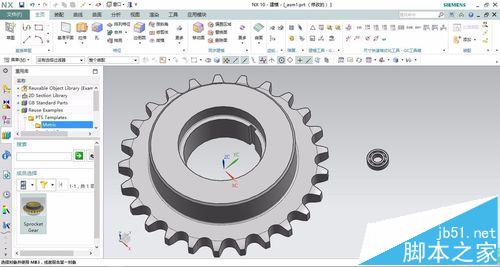

5、再例如，绘制链轮也能使用UG里的重用库，方法和上述的一样，找到位置打开输入相关参数即可。找位置只是看你的专业英语知识水平了，因为都是零件名，如果有想调用但不知道可以自行百度，就知道位置。

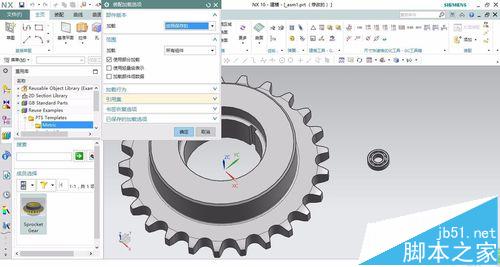

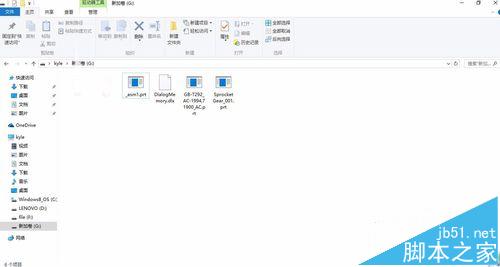

6、从重用库里调用出来的零件，保存的使用要注意了，先将他们选中后保存一下，然后在文件--打开--装配首选项中，将“从文件夹'改为“按照保存的“就可以了，下次就能打开使用。
