该经验为大家分享一篇asysy的复制特征和布尔运算的教程。

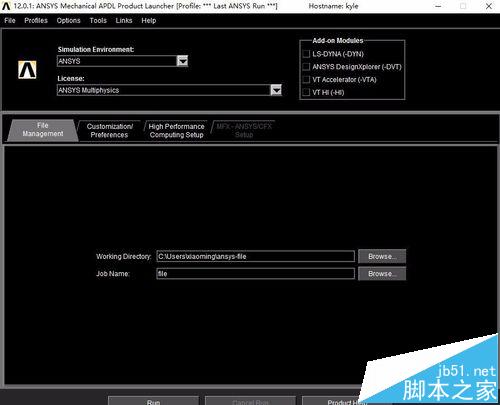

1、首先，双击打开ansys12.0软件，其他的版本都可以，只要进入了ansys经典界面即可。然后选择工作路径和文件名，点击run。（该经验先绘制实体，以轴承座为例）

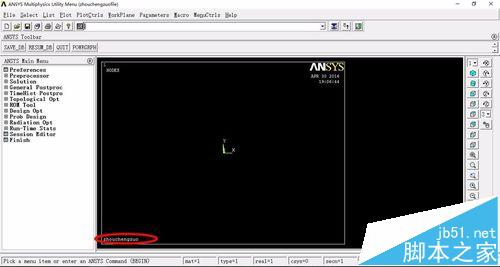

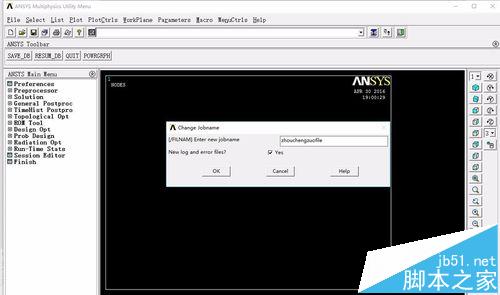

2、定义文件名Utility Menu>File>Change Jobname，弹出对话框后，输入file-1，点击YES，然后点击OK，如下图所示。定义分析标题 Utility Menu>File>Change Title，弹出对话框，我们可以输入example，点击OK即可完成定义分析标题。

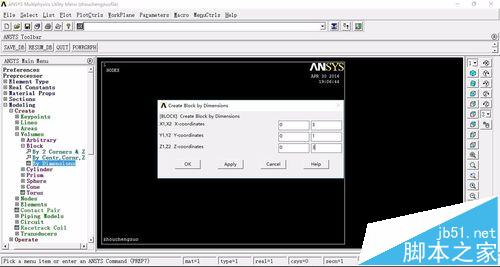

3、我们先绘制一个长方体，Main Menu>Preprocessor>modleing>create>volumes>block>by dimension,输入长宽高的长度，分别为（0，3）、（0，1）、（0，3）。点击OK即可。也可以更改视图方向。

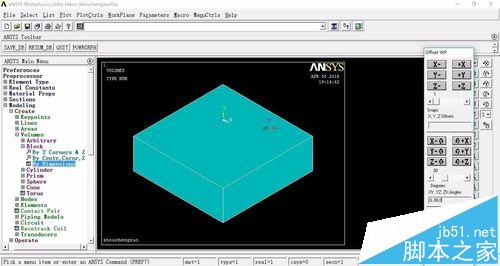

4、我们要创建一个圆柱体千万，先要平移并旋转工作平面，untility meun--work plane--offest WP by increaments ,在下图所示的位置输入偏移的量，分别是2.25、1、25、0.75，点击apply，然后旋转z x y的角度，分别为0，-90，0点击OK。

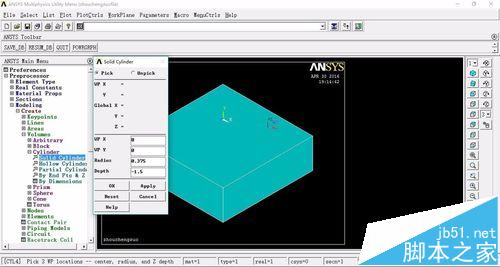

5、创建实心圆柱体，Main Menu>Preprocessor>modleing>create>volumes>cylinder>solid cylinder输入位置（0，0），半径0.375，深度为-1.5，即可完成圆柱体的创建。

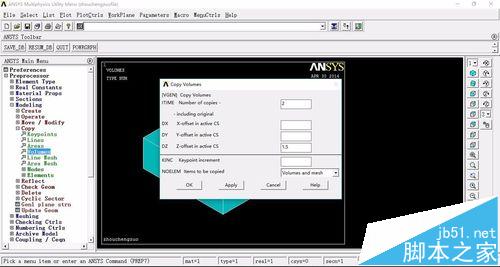

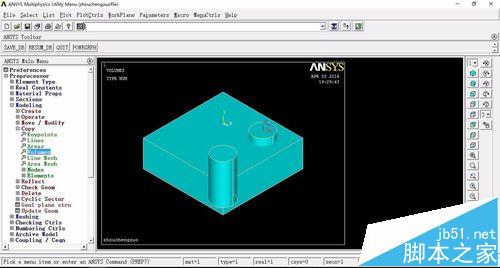

6、复制操作：Main Menu>Preprocessor>modleing>copy>volume，首先点击圆柱体，单击apply，然后在弹出的对话框中输入1.5，再点击OK，即可完成。

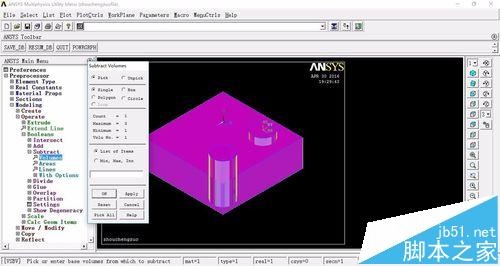

7、布尔求差运算：Main Menu>Preprocessor>operate>booleans>subtract>volume,首先选择长方体，单击apply，再选择2个圆柱，单击OK，效果图如下图所示。
