该经验为大家分享一篇如何用ansys绘制轴承座的教程
1、在绘制轴承座的前部分，已在（ansys复制操作和布尔运算该怎么使用?）详细说明，该经验是接着来做的。下图是轴承座底部的一半。

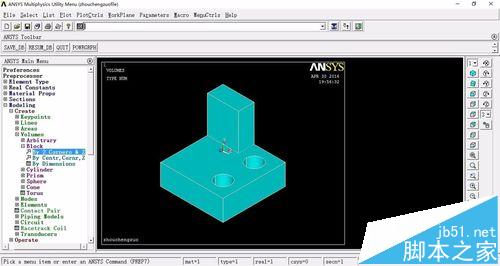

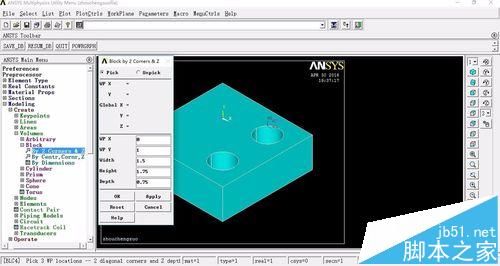

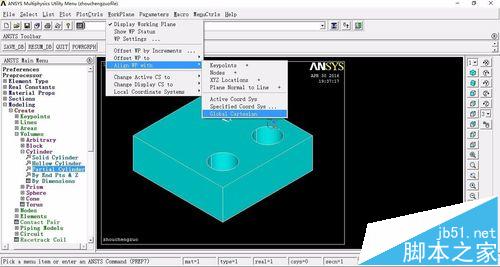

2、更改坐标系，untility meun--work plane--align wp with--global cartesian。创建立方体Main Menu>Preprocessor>modleing>create>volumes>block>by 2 corner&z

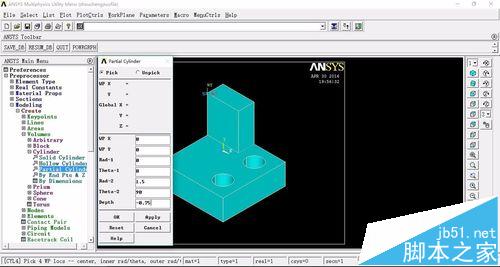

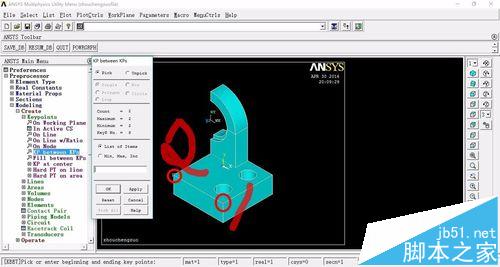

3、创建点，如下图所示。再创建四分之一的实心圆柱体，Main Menu>Preprocessor>modleing>create>volumes>cylinder>partial cylinder，输入坐标位置、内外半径的大小以及起始角和终止角。

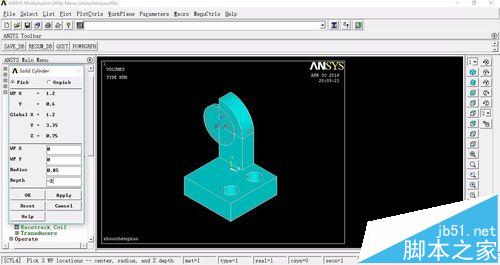

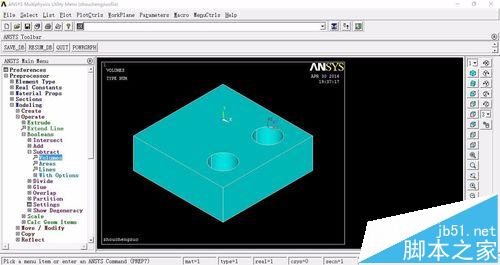

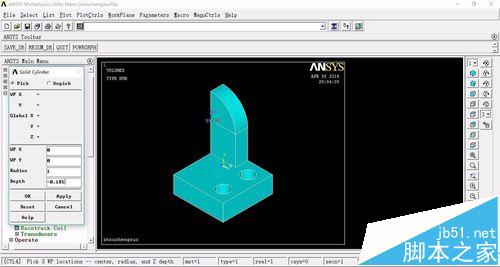

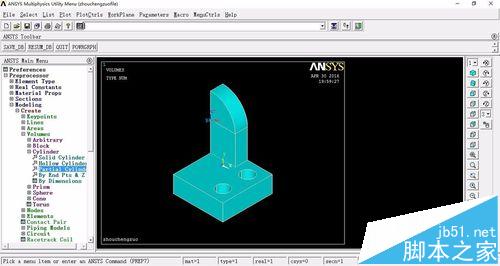

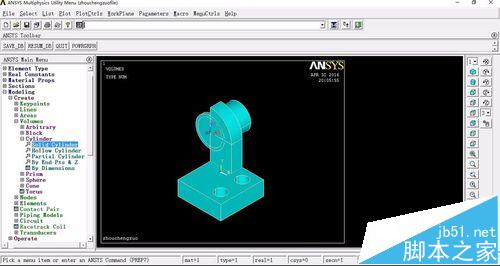

4、对步骤2与3的进行布尔加法合并，方法与步骤一类似。创建圆形阶梯孔，Main Menu>Preprocessor>modleing>create>volumes>cylinder>solid cylinder，分别输入2个实心圆柱，输入参数，如下图所示。

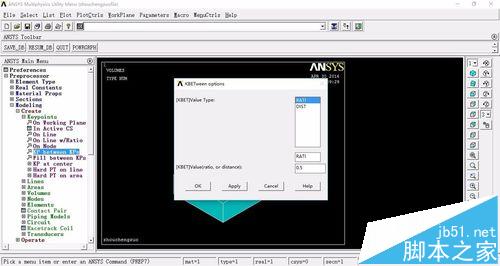

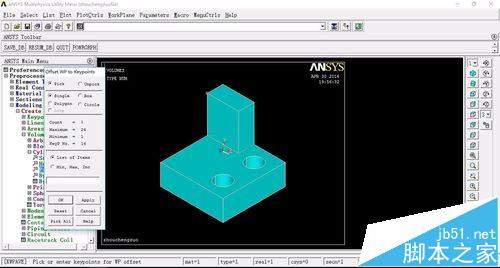

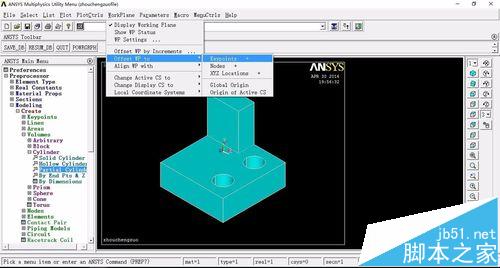

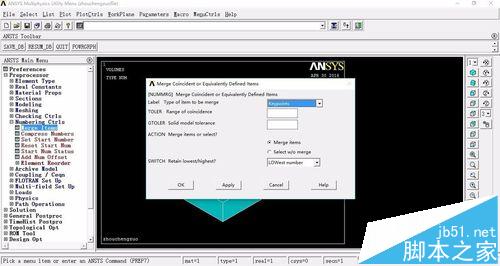

5、进行布尔减法运算，对2个实心圆柱体进行求差，如下图所示。由于要创建一个三角形支架，所以需要三个点，目前还需要一个关键点，所以还要创建一个，main menu--preprocessor--numbering ctrls--merge items,如下图所示设置。

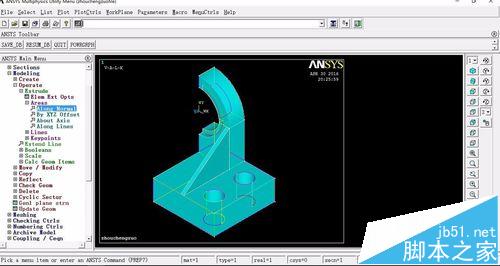

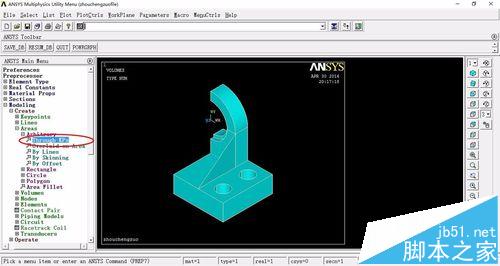

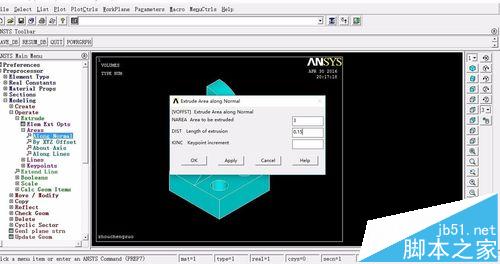

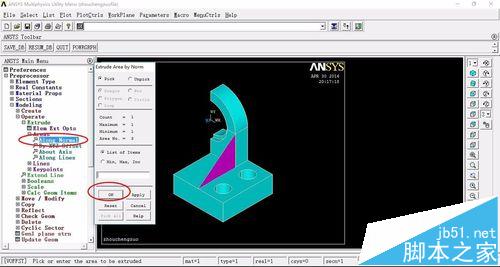

6、创建支架，按顺序1，3，2一次点击关键点，生成一个侧表面后，对它进行法向拉伸成一个三菱柱。具体步骤如下图所示。注意，不能点错顺序，顺序反了则拉伸方向也是相反的。

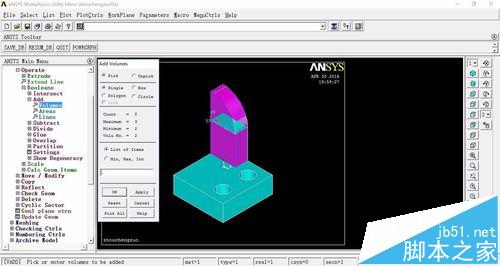

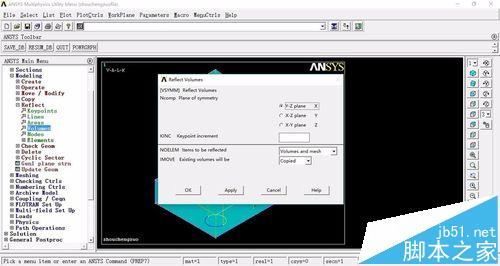

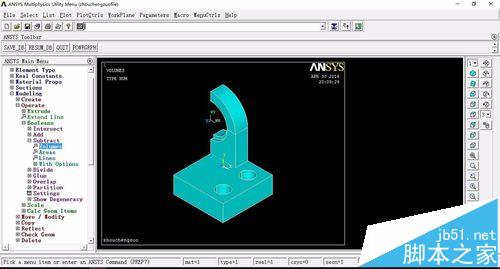

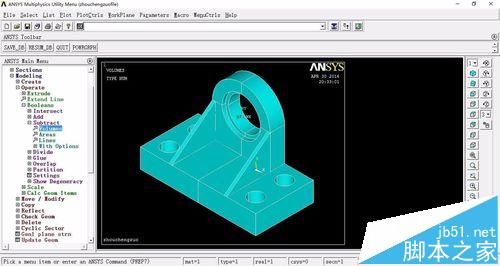

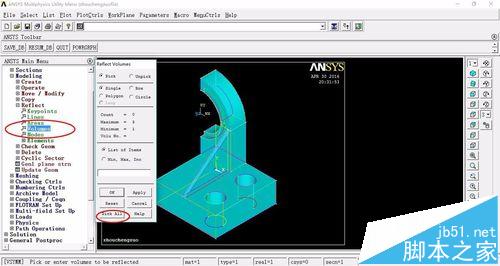

7、Menu>Preprocessor>modleing>reflect>volumes，pick all然后选择Y方X向，接着点击OK就完成了，最后布尔合并在一块就好了。
