动态面板为Axure里常用的元件:

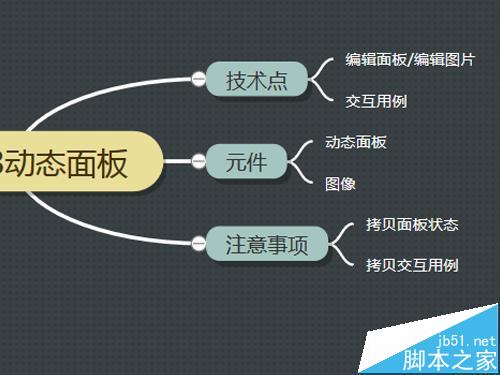

本次主要涉及：元件：动态面板、图像，技术点：交互用例、动态面板和图像的编辑，如下面脑图所示：

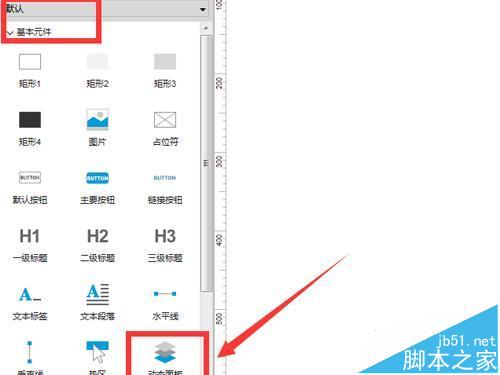

1、打开Axure8(axure7也一样)，默认是新创建的项目，找到 “动态面板”元件，如下图：

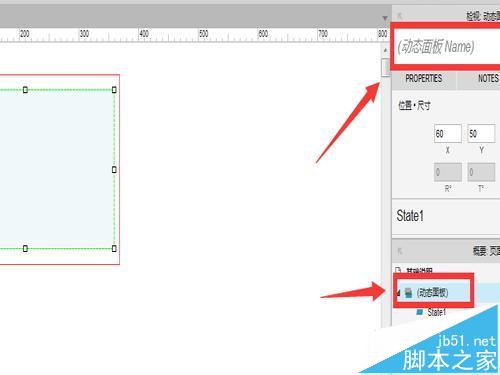

2、拖动元件到工作区，按照图指示的任意一个地方给动态面板命名：测试面板

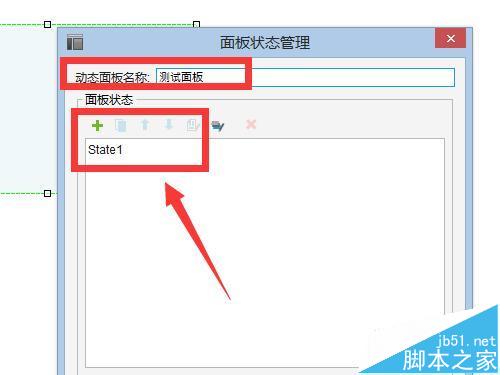

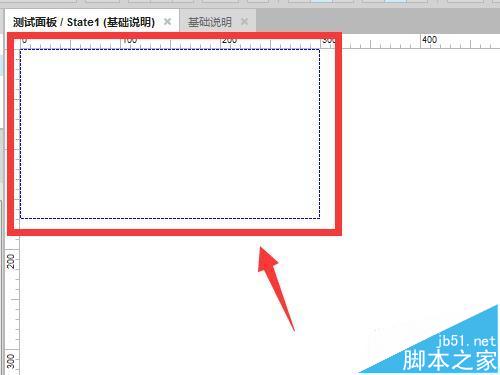

3、双击动态面板元件，出现状态state1,双击进入到state1的编辑：

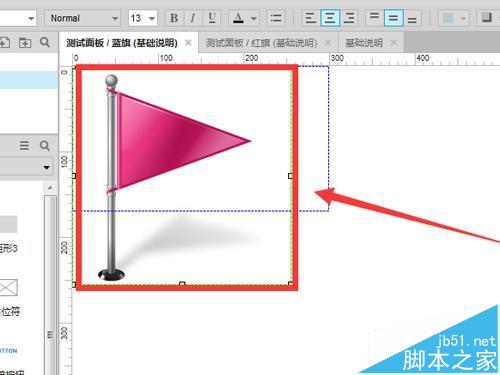

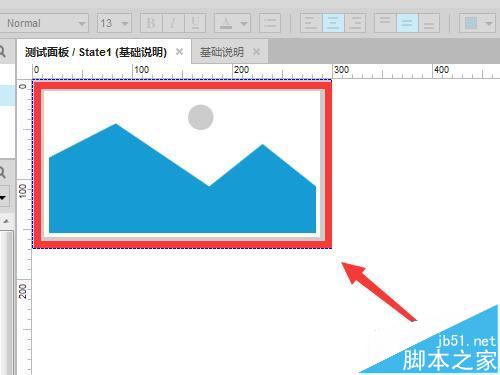

4、拖放一个图像元件到state1内，双击并找到准备的图片（红旗），这样第一个状态就编辑好了。

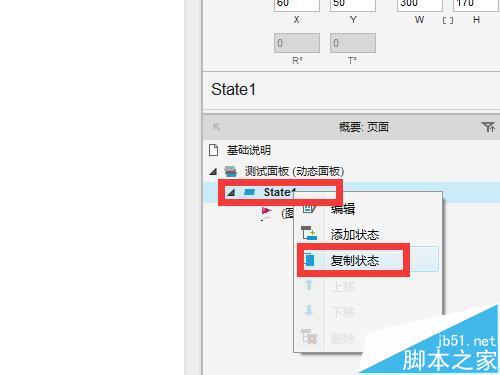

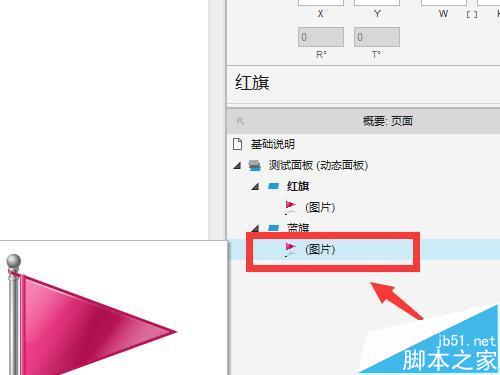

5、下面编辑第二个状态，注意看图，在右下方的 “概要”栏目内 找到state1右键“复制状态”，这样里面的元件大小、位置不会发生改变。复制成功后为便于下面的交互用例，将状态分别命名为：红旗、蓝旗。然后点击蓝旗状态，将图片替换。

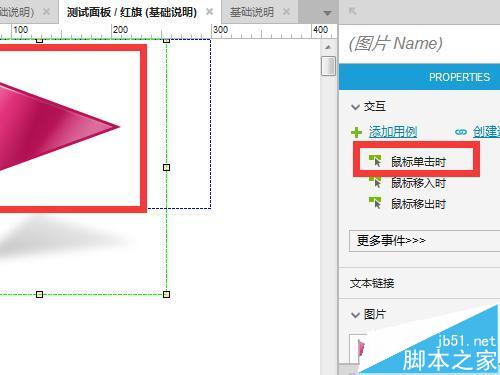

6、以上步骤完成后，开始编辑交互用例。双击红旗图片，出现如下图所示的交互用例，找到：鼠标单击时，并双击出现用例编辑面板。

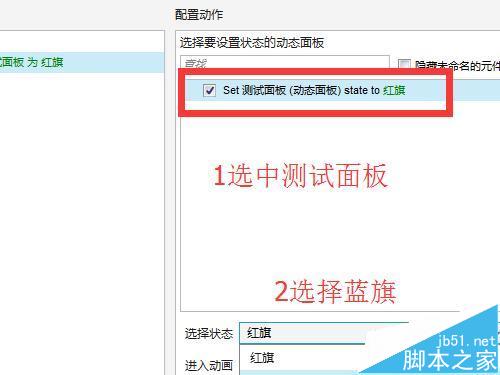

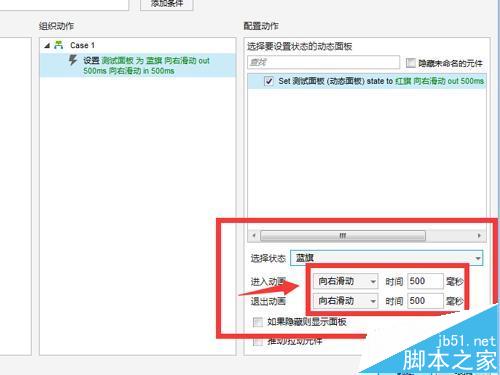

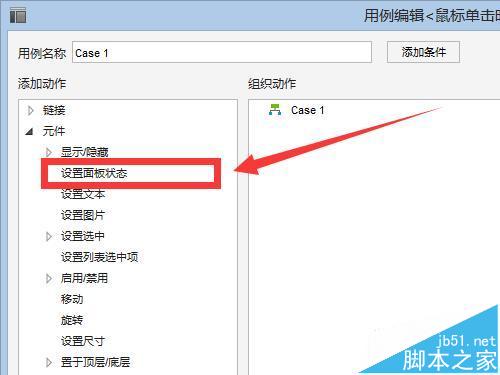

7、选择 元件-->设置面板状态 ，然后按照图示选中 “测试面板”，并为其设置选择状态为：蓝旗。同时设定动画效果。

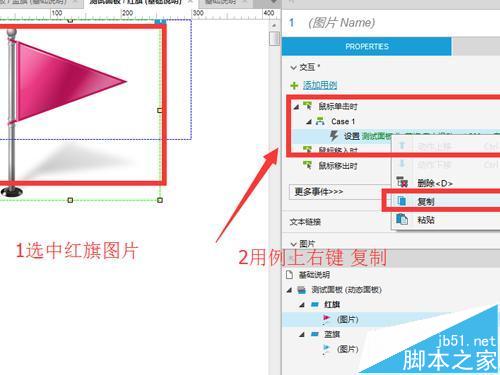

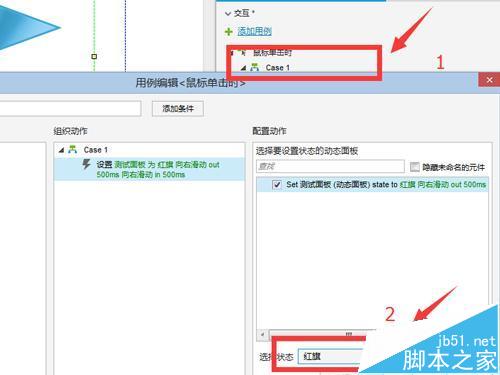

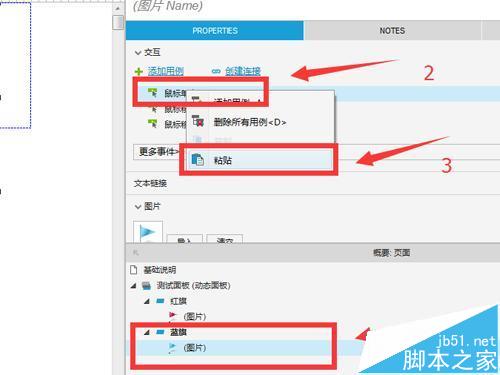

8、红旗状态编辑完成后，点击确定，按照下图所示在 case1下邮件复制用例，并粘贴到蓝旗状态下。然后按上一步的操作，将蓝旗点击是的选择状态设置为：红旗。

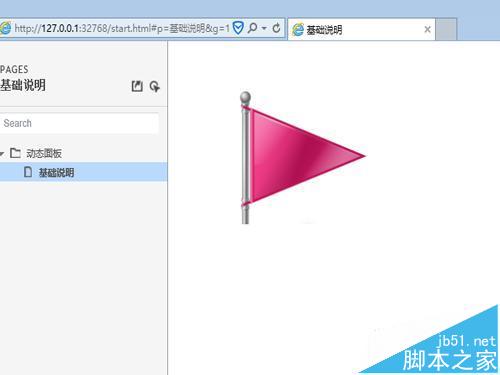

9、最后F5预览，并点击图像测试效果
