Axure8简易进度条主要目的：
1.对交互用例的熟悉
2.元件样式、布局工具数据
3.对变量的基本操作

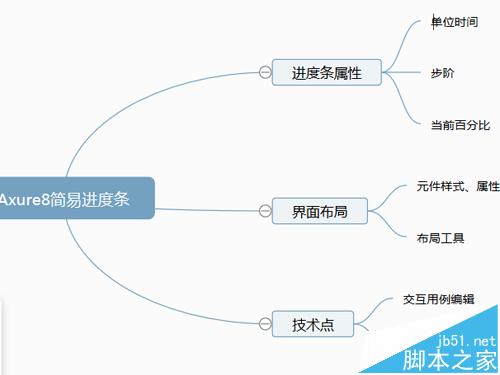

一、分析
进度条：单位时间内加载内容在总内容的百分比。
单位时间：例子中设定为固定时间
完成总时间：为演示效果设定为5s
加载完成判断：元件 进度 的宽度等于背景的宽度。
二、界面布局

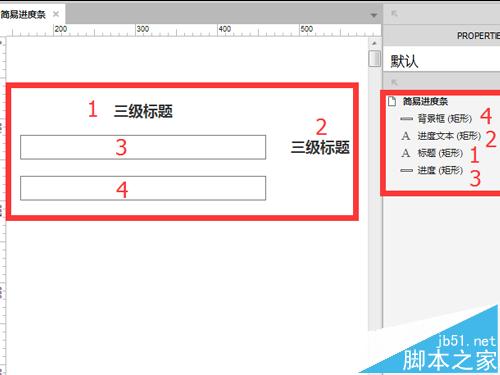

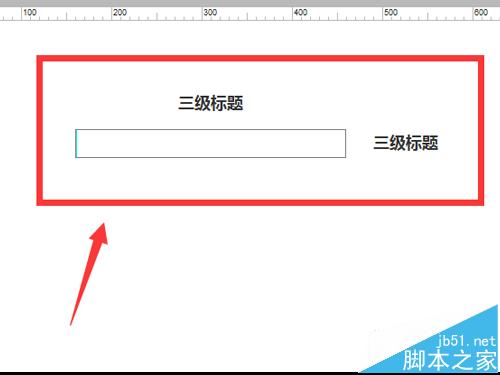

1、按照下图拖放控件：两个矩形、两个三级标题，并分别命名（标题、进度文本、进度、背景）
2、设定 进度 和 背景顶部对齐，背景设定xywh(坐标、宽、高：160 120 300 32),背景置于底部，进度设定xywh（161 121 1 30），进度颜色：#00FFFF。效果如下：
三、交互用例实现

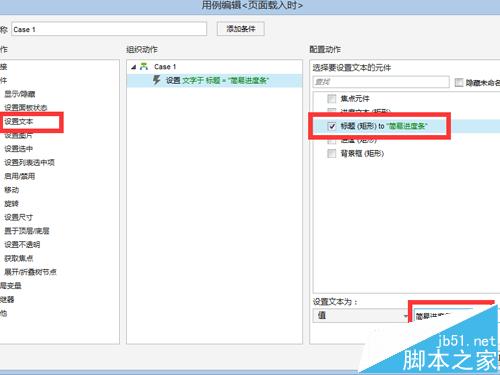

1、添加交互用例：页面载入时，找到：元件--设置文本,设置元件：标题 的值为：“简易进度条”，具体如下图：

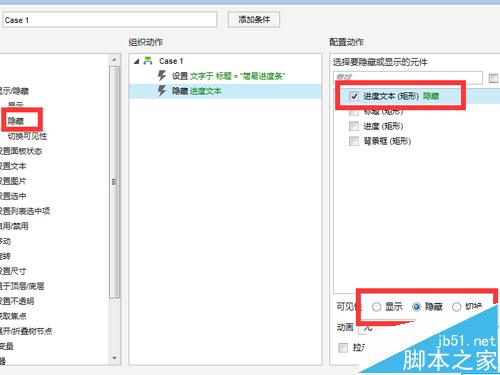

2、找到：元件--设置文本,设置元件：进度文本，设置为隐藏，具体见下图：

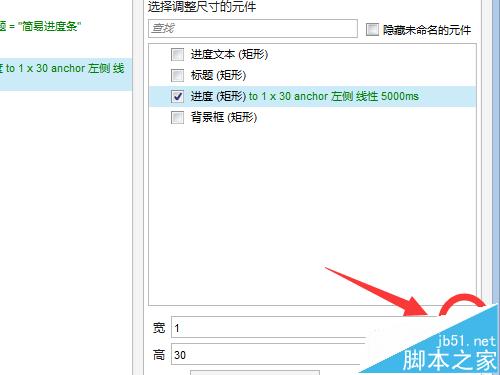

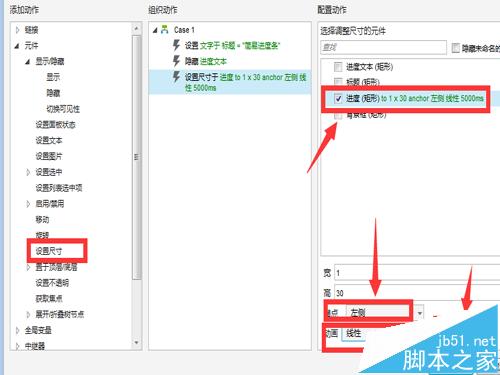

3、找到：元件--设置尺寸,设置元件：进度，设置：锚点：左侧，动画：线性，时间：5000ms,具体见下图：

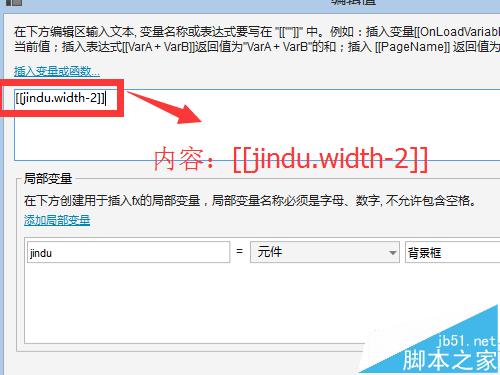

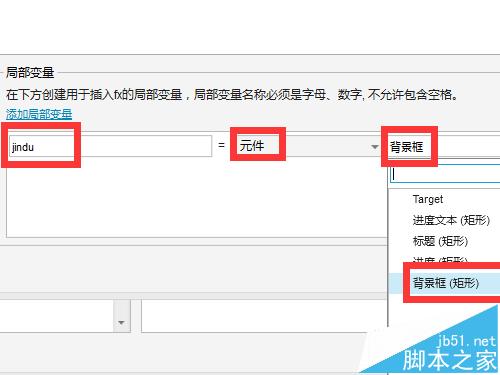

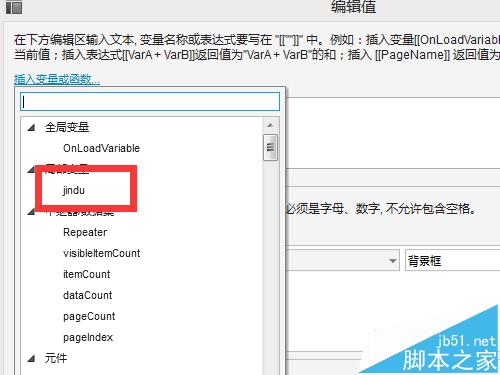

4、点击 宽 后的"FX",设置载入时元件“进度” 的宽度，添加局部变量“jindu”,插入函数：[[jindu.width-2]]（减去2个像素是背景框的线宽），变量：jindu 设置方法见下图：

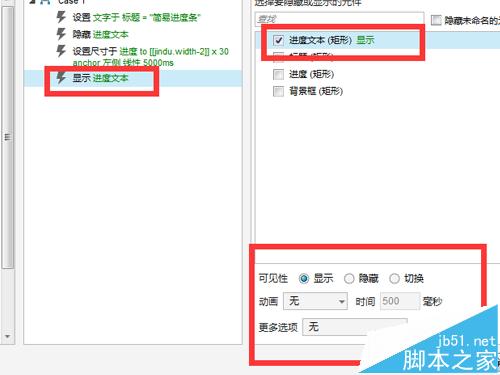

5、重要的一步：根据第二步（设置进度文本隐藏），在设置进度文本显示：具体见下图：

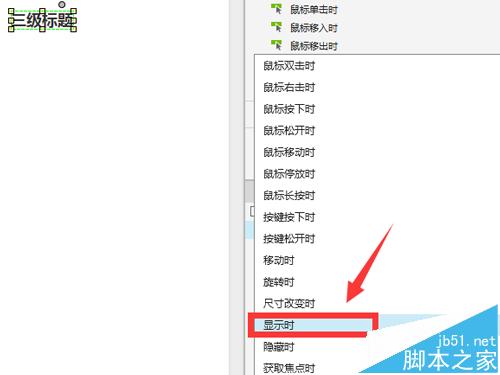

6、为进度文本 元件 添加交互用例：显示时

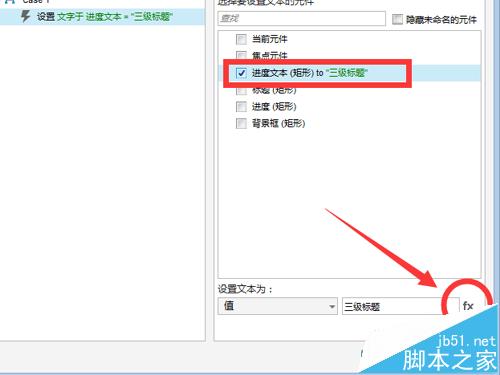

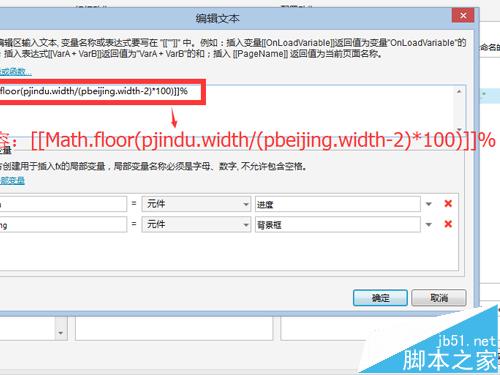

7、元件--设置文本 设置元件：进度文本 为：
[[Math.floor(pjindu.width/(pbeijing.width-2)*100)]]%

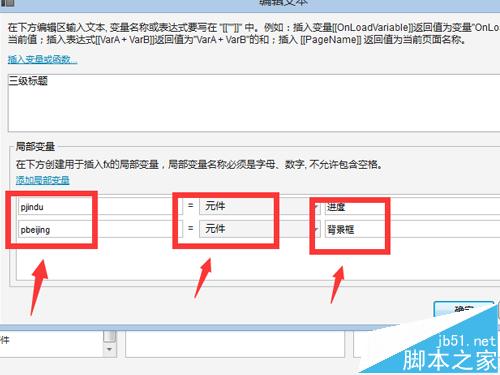

说明：变量 pjindu 为进度元件 变量 pbeijing为 背景框 元件。
Math.floor： 向上取整数
具体方法如下：

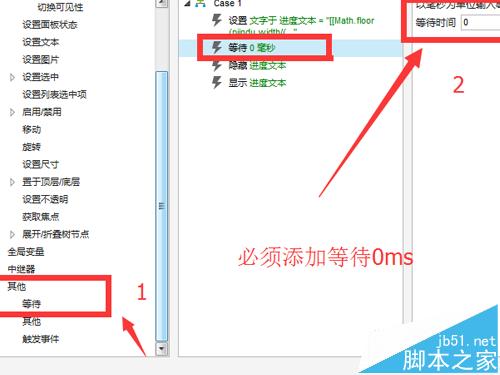

8、重要一步：添加 其他-等待 设置时间为0即可，
然后：
设置隐藏文本（隐藏进度文本）
设置显示文本 （显示进度文本）
四、预览

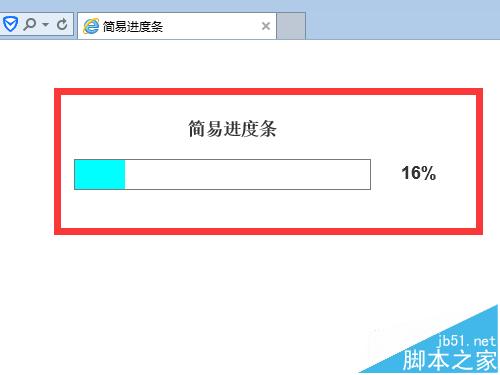

1、按下F5,预览。
注意事项：
1、交互用例的第八步 添加等待事件，可以删除以后进行测试效果如何。
2、对元件进行:隐藏 显示 在触发显示事件 进行刷新元件
3、Axure最小宽度必须为1，优化时可以先隐藏，然后再显示元件：进度
