该经验为大家简单的分享一篇在ansys中施加载荷并求解的教程。

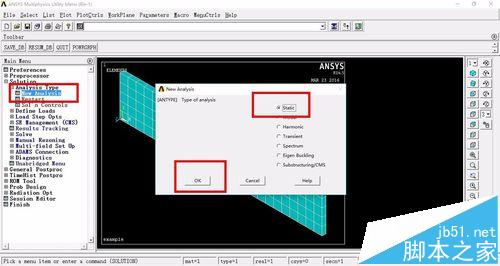

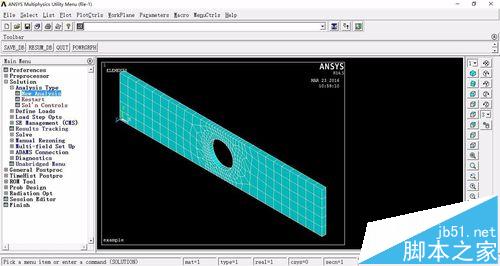

1、双击打开或者右键选择打开文件（该经验以ansys14.5为例），我们要选择模型类型，选取菜单main menu --solution--analysis type--new analysis，选择类型为static，点击OK完成。

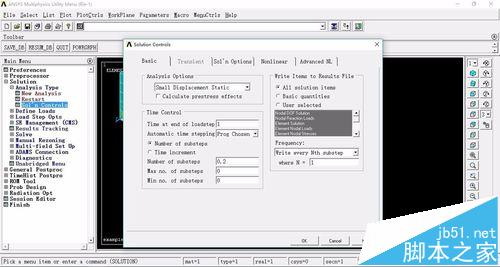

2、设置载荷步选项，main menu --solution--analysis type--solution controls，选择basic选项框，设置时间终点为1，时间增量为0.2，其他具体如下图所示，点击0K。

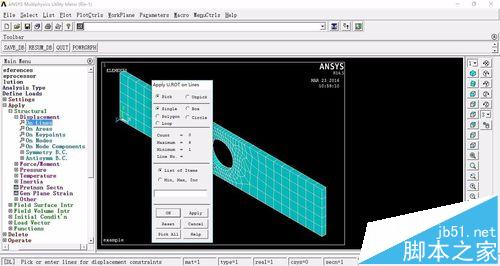

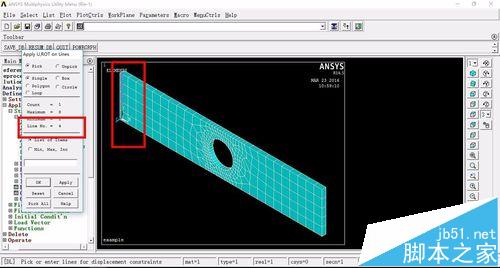

3、在模型的左端施加固定边界条件，main menu --solution--define loads--apply--structural--displacement--on lines，选择X=0直线4点击OK，再点击all dof 默认设置，然后点击OK退出。

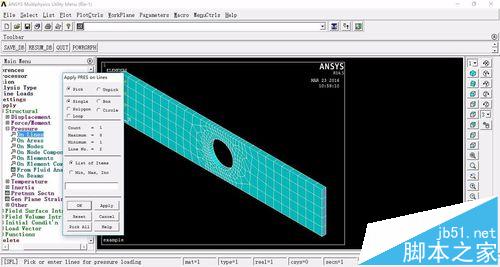

4、在模型的右端施加端部均部拉力，main menu --solution--define loads apply--structural--pressure--on lines，拾取X=5的直线2，点击OK，然后再输入-2000（拉力），其他选项默认，点击OK。

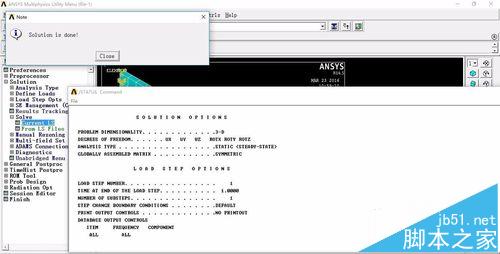

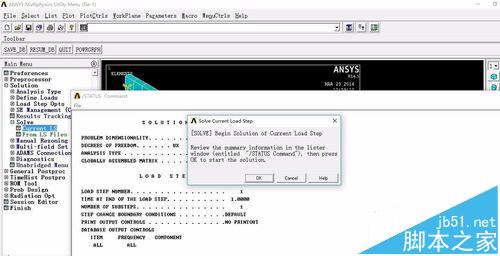

5、执行求解，main menu --solution--solve--currentLS会同时弹出2个窗口，如果没有错误，点击OK，开始求解计算，单击yes，显示solution is done则表示求解成功。

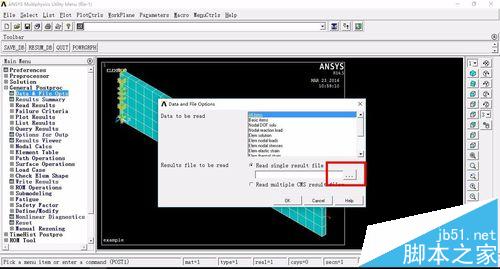

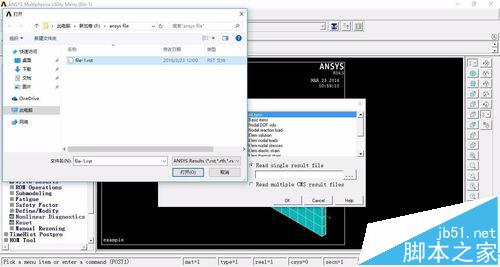

6、我们进行结果后的处理。mian menu--general postproc--data&file opts，选择数据类型为ALL item，点击 ... 的图标，选择该模型的rst文件，点击OK。

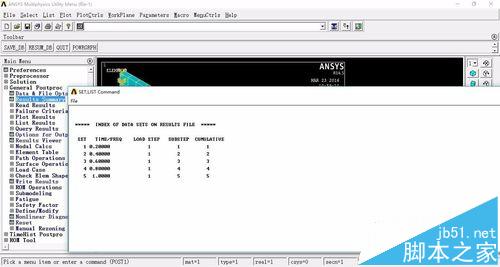

7、mian menu--general postproc--results summary，查看结果序列表。然后mian menu--general postproc--read results--by--pick。选择最后一个。点击read，然后点击close。

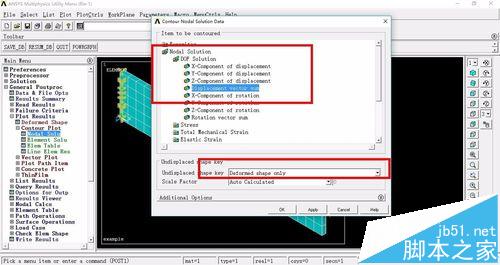

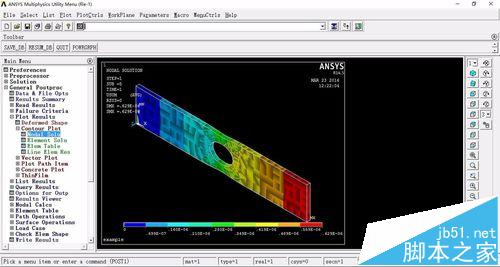

8、main meun --general postproc --plot results-- contour plot --nodal solu 选择总位移，再选择deform shape only,再点击OK。
