浩辰CAD教程之修剪技巧

在CAD设计中，我们有多种修剪方式，每一种方式所针对的设计需求也不尽相同。如果我们能够在不同的情况下选择适当的方式，将有效地提高绘图的效率。

　　浩辰CAD2012是国内最受欢迎的CAD平台软件之一，下面，我们就以浩辰CAD2012为工具，通过一个简单的实例和大家分享我的一点修剪经验。

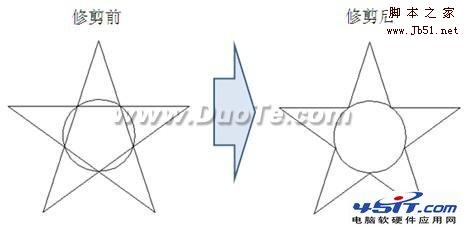

　　请看下面的一张图（如图1），图显示的是一个混合图形修建前及修剪后的效果。一般来讲，我们有两种方式来完成这张图的修剪。

图1

　　方式一：

　　1、输入TR命令

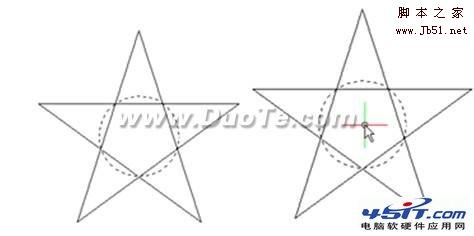

　　2、选择修剪边界并回车（如图2左）

　　3、依次选择修剪对象，直至完成（如图2右）。

图2

　　方式二：

　　1、输入TR命令

　　2、不选择边界，直接回车

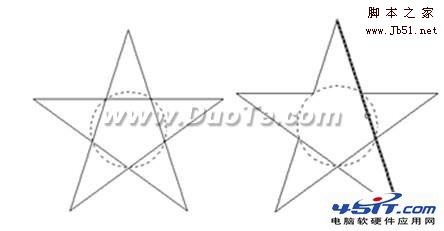

　　3、依次选择修剪对象，直至完成（如图3）

图3

　　这两种方式是我们最常用的方式，可是，在这张图中，穿过修剪边界的对象很多，手动选择修剪对象就显得比较麻烦了。那么，有没有更好的方式呢？

　　答案是肯定的，利用浩辰CAD2012的独有功能“增强剪切”，我们可以更方便的完成剪切，下面请看我们的演示：

　　1、启动【增强剪切】命令

　　2、选择修剪边界（如图4左）

　　3、指定需要修剪边界的哪一侧：在这个实例中，我们在圆的内部单击，也就是告诉系统要一次性剪切掉圆内侧的所有对象（如图4右）

图4

　　4、之后，系统会自动完成修剪

　　可以看到，增强剪切可以一次性的将所需修剪的边界的剪切掉。与前两种方式比，方式三显然方便很多，尤其当穿过修剪边界的对象很多、很复杂，而我们又需要将这些对象全部修剪掉时，这种方式的优势会更加明显。
