工程图是指三维零件的二维加工图，每一款零件从设计到实物，都是一线作业人员根据二维图纸中的尺寸来加工出三维零件实物的；本经验将为你讲解工程图的设计步骤。

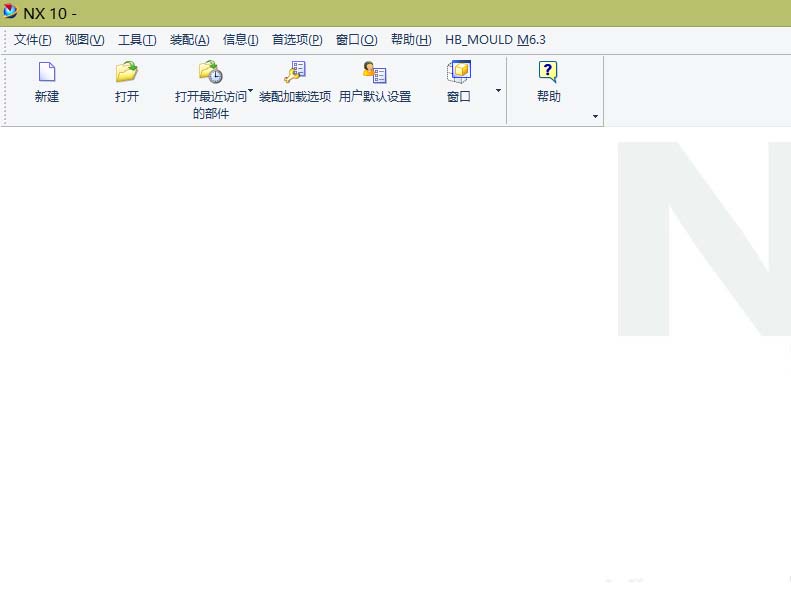

1、软件启动后，其是空白的，此时需要打开一个要出工程图的图档；

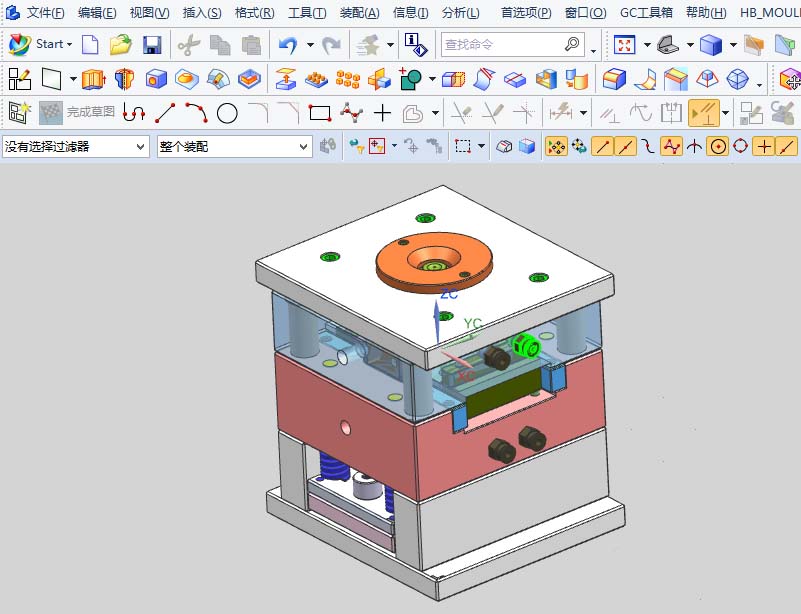

2、下图是我打开的一套设计好的模具三维；

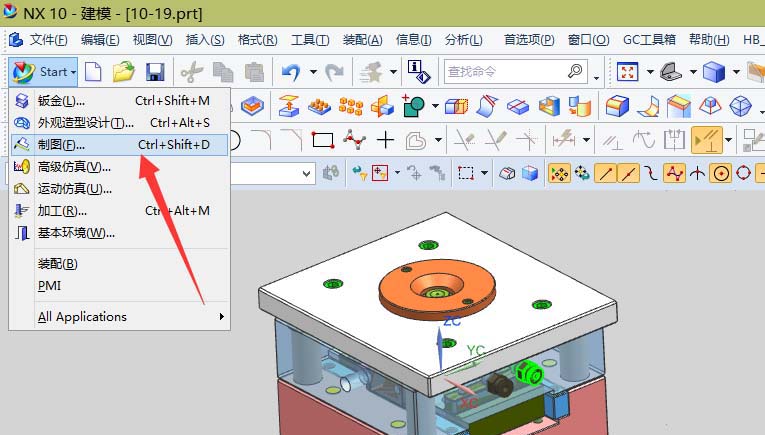

3、点起始，找到制图功能；（当然也可以使用组合键ctrl+shift+d进入到制图模式下）

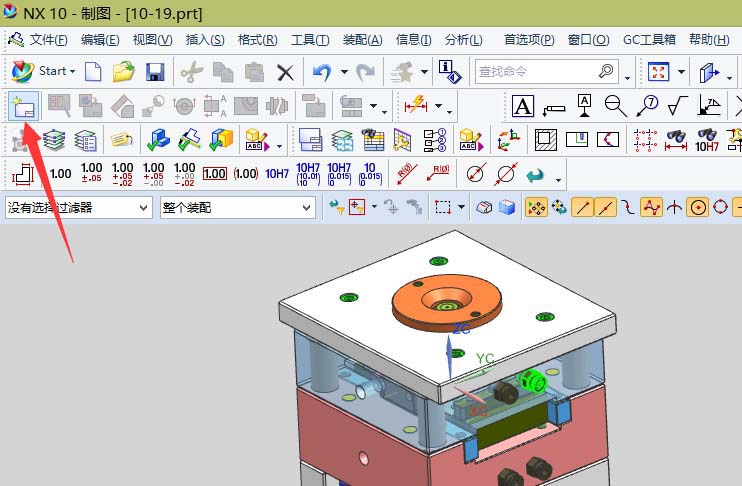

4、新建一个图纸页；

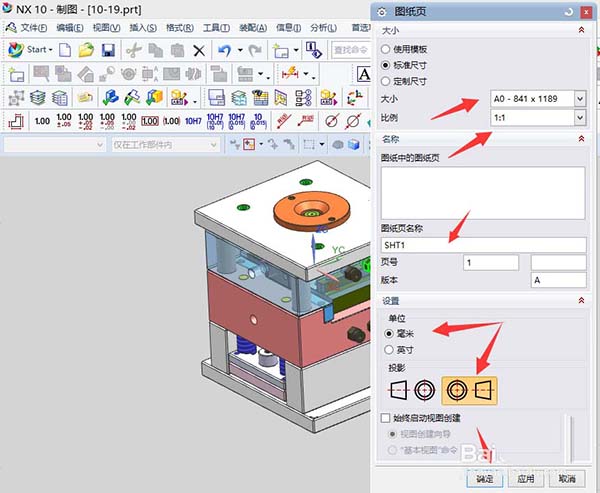

5、在弹出的新建对话框中，按下图箭头指示进行设置即可；（只需要选择，其它都按默认即可）
6、启动视图中的自动创建功能，在布局中选择需要创建的方位；

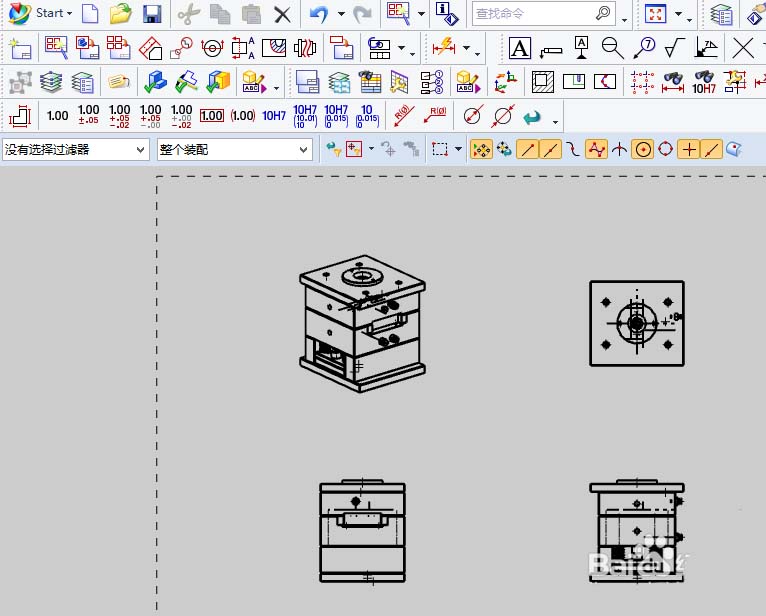

7、确认后，得到的图形如下，接下来对其进行标注尺寸就好啦。
