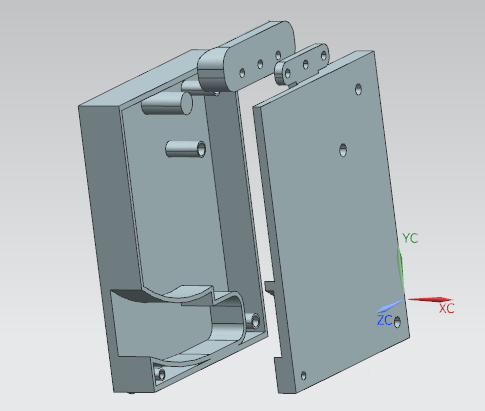

爆炸图是在介绍一个产品时经常使用的一个工具，特别是机械类产品的封面图、介绍视频中应用尤为多，爆炸图可以很好的显示产品的内在结构的前提下还原内部零件的相对位置。
UG NX(三维模具设计软件) v4.0 中文版特别版

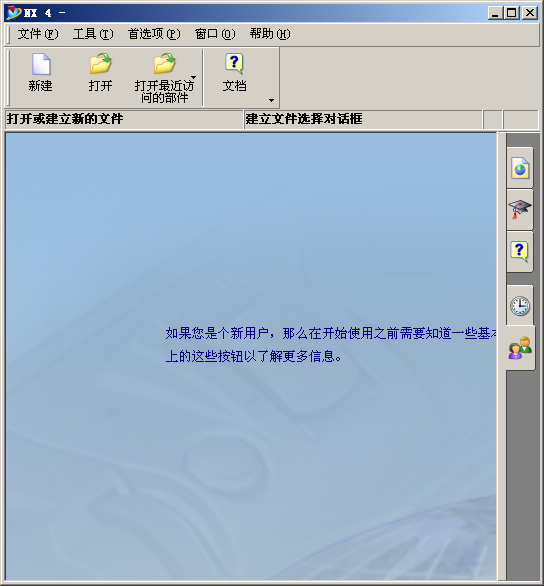

1、打开模型

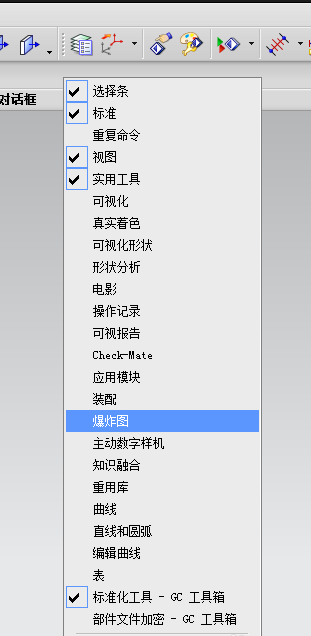

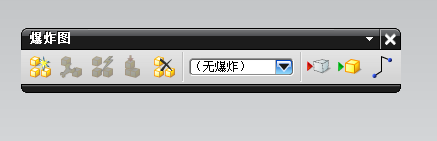

2、右击调出菜单，单击“爆炸图”工具条

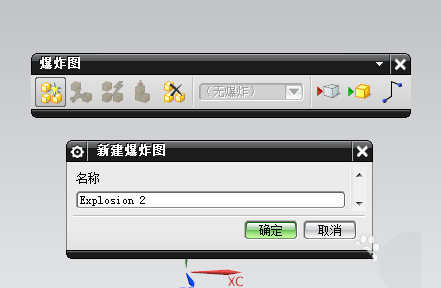

3、单击新建“爆炸图”，“确定”

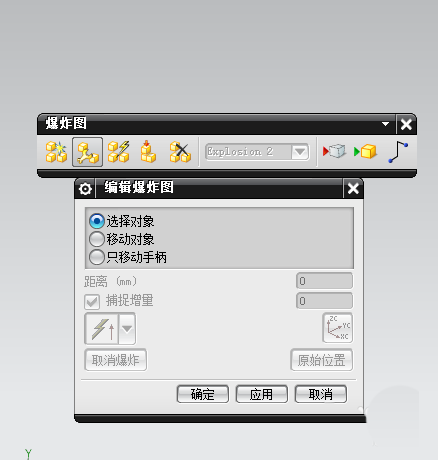

4、单击“编辑爆炸图位置”出来编辑操作菜单

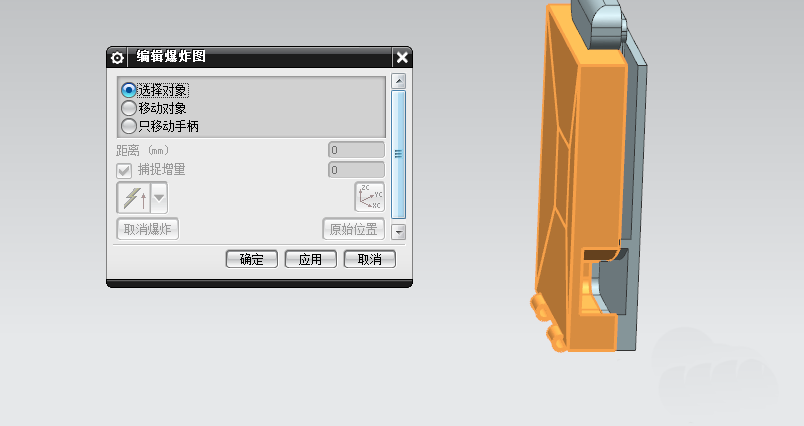

5、在“选择对象”选项下选择一个对象

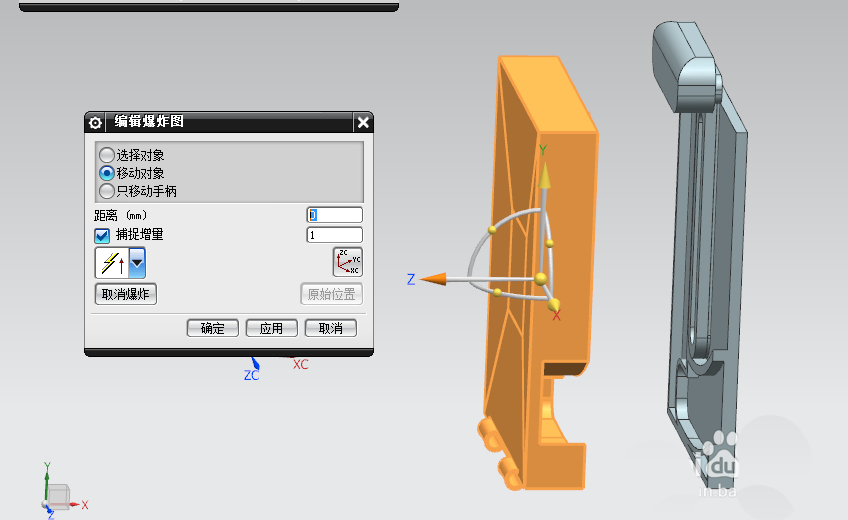

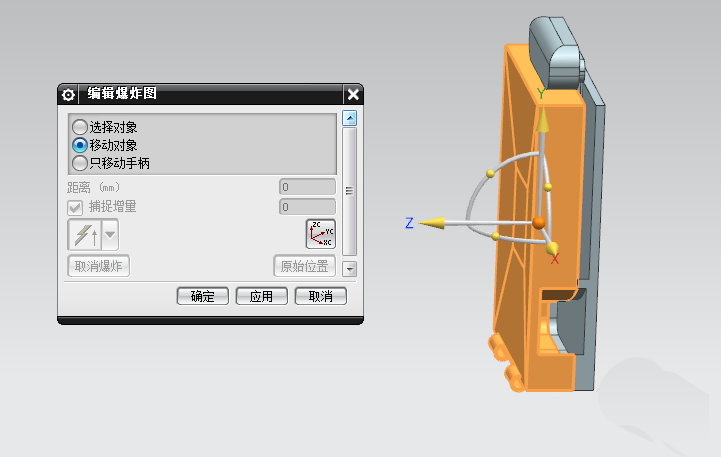

6、点选“移动对象”选项，出现可移动的左边系，移动对象到合适的位置
7、重复上述步骤，将零件一个一个拉出，而后调整角度即可得到可显示内部结构的爆炸图
