ug中想要绘制弹簧模型，该怎么使用拉伸命令制作弹簧模型的教程，请看下文详细教程。

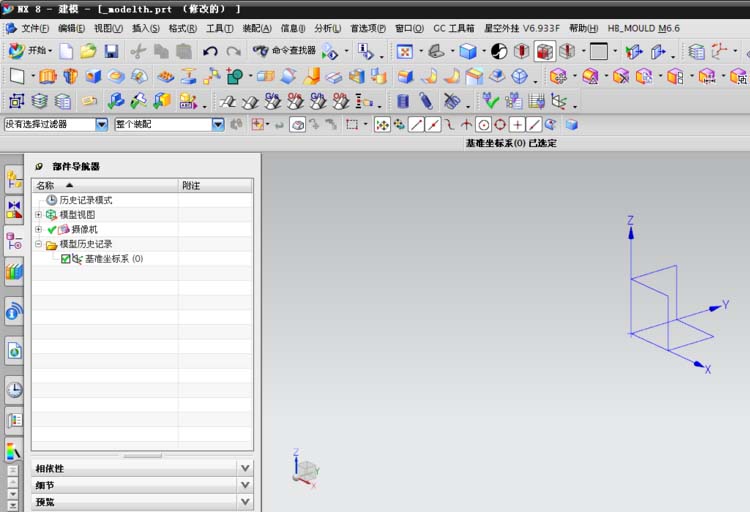

1、打开UG8.0软件，进入建模环境。

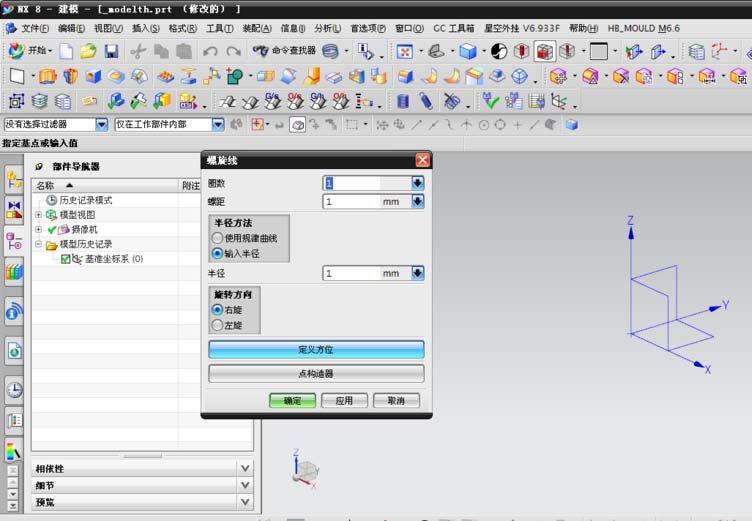

2、依次点击“插入—曲线—螺旋线”，进入螺旋线对话框。

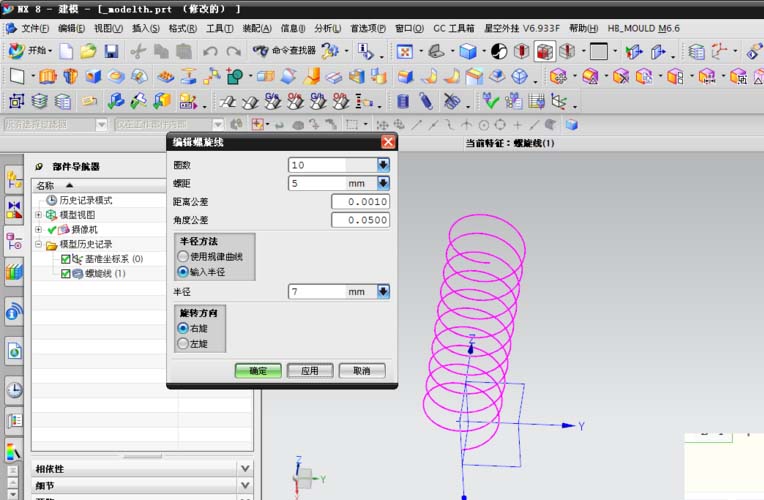

3、编辑螺旋线，填入螺旋线参数，螺距和半径尽量设置接近数值，后边效果会好点。点击确定，生成螺旋线。

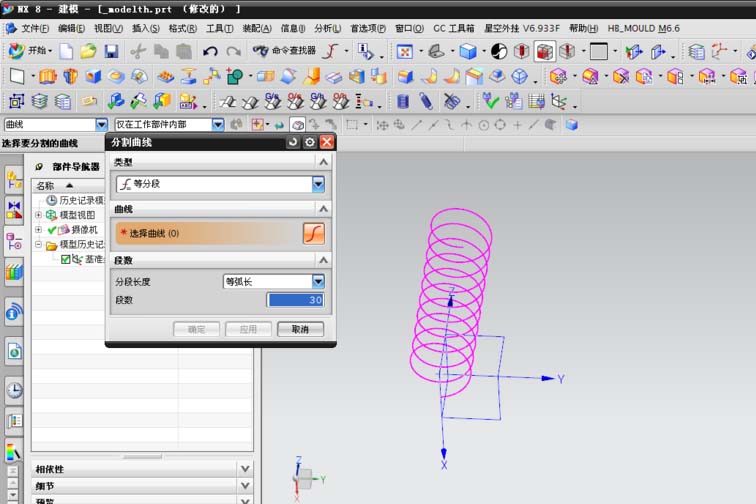

4、分割螺旋线，通过“编辑—曲线—分割”，进入分割曲线对话框。曲线选择整个螺旋线，分割段数要合理，点击确定。

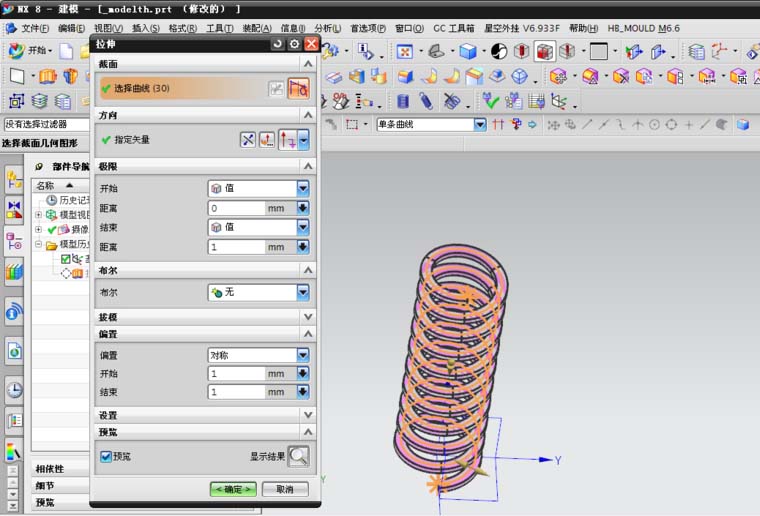

5、然后点击“拉伸”按钮，进入拉伸对话框，截面选择整个分割的螺旋线，“矢量方向”选择Z轴，“极限”中的距离要设置小于螺距，“偏置”设置为对称，开始和结束设置一样。

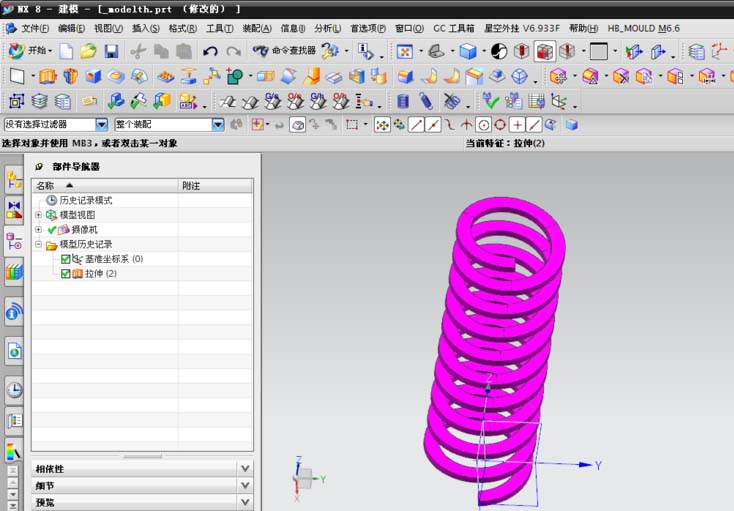

6、点击确定，生成拉伸的弹簧。
以上就是ug制作弹簧模型的方法，很简单，希望大家喜欢，请继续关注脚本之家。
