有时候我们需要将UG NX9.0中的模型出具工程图并转换成CAD格式dwg，UG NX9.0中有多种功能实现，下面介绍各个功能的操作。

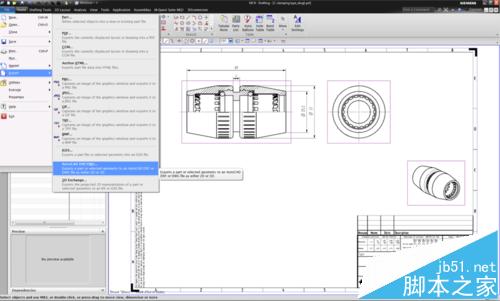

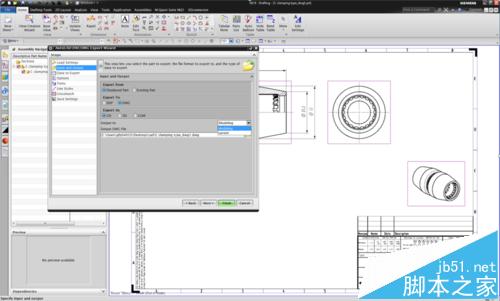

1、点击文件菜单中的Export→AutoCAD DXF/DWG...，弹出CAD格式转换窗口。在该窗口中，我们可以看到，转换的CAD格式有DXF和DWG两种，转换类型有2D、3D、CGM三种，下面进行详细介绍。

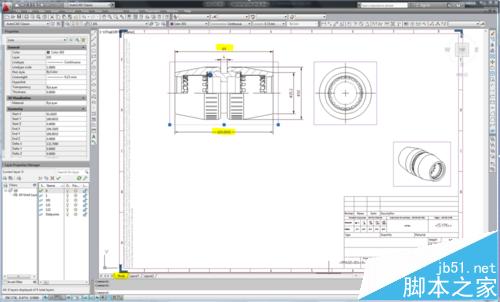

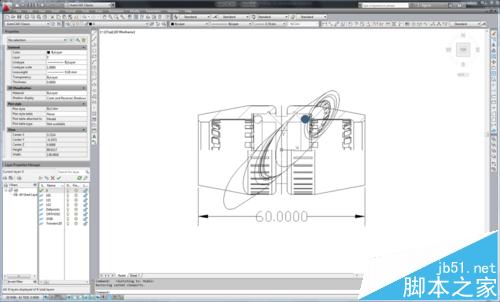

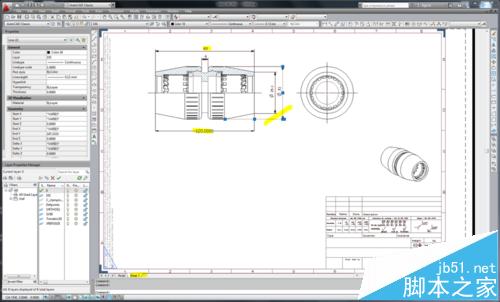

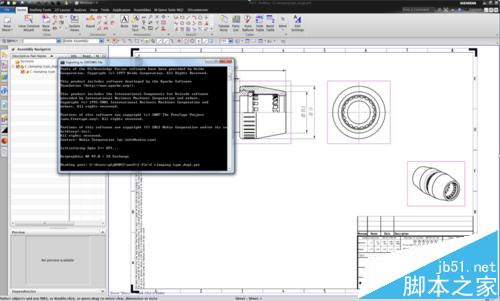

2、2D转换类型中，又分model和layout两种，先介绍model。选中后点击finish，进行转换，这个过程中会有脚本运行，等脚本运行完毕，则转换完毕。用AutoCAD打开，可以发现，此种类型转换，是将UG工程图图面信息转换到AutoCAD的model界面中，UG的图框在其中显示为单线条，已经不再是图框了。对视图进行标注，可以发现标注的尺寸不跟UG视图比例匹配。
本例中的主视图为2：1比例，则转换后的CAD视图会根据这个比例放大2倍，所以标注的尺寸为实际尺寸2倍。

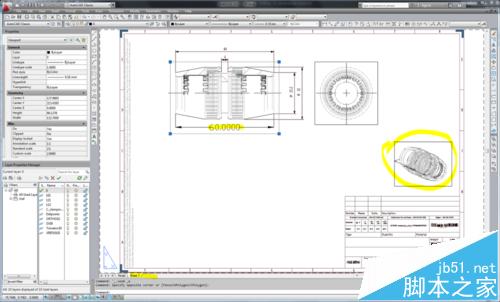

3、选择2D转换类型中的layout，转换完毕后打开，可以发现，此类型转换是将UG中工程图和模型绑定转换，即工程图转换到CAD的layout中，CAD的model界面中则转换了主视图和建模环境下的轴侧视图，如图所示。UG的视图图框完全转换成CAD视图图框，对视图进行标注，可以发现视图比例与UG中的保持一致，都为实际尺寸。

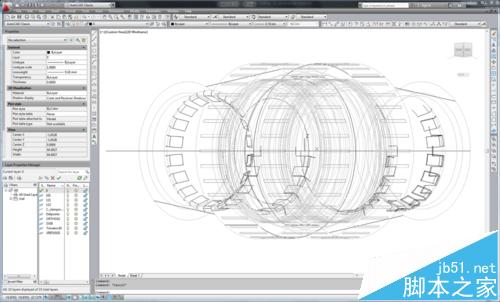

4、选择3D转换类型，转换完毕后打开，可以发现，此类型转换与上面的2D转换类型的layout输出差不多，但是它还将UG中隐藏线转换过来了，在CAD的model中，转换了UG建模环境下的轴侧视图，如图所示。UG的视图图框完全转换成CAD视图图框，对视图进行标注，可以发现视图比例与UG中的保持一致，都为实际尺寸。

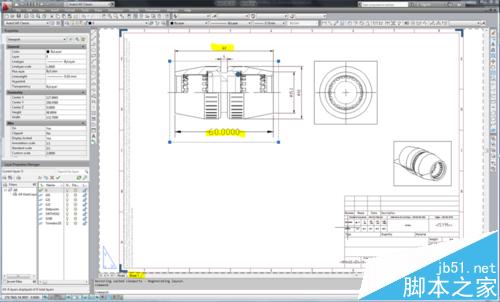

5、选择CGM转换类型，转换完毕后打开，可以发现，此类型转换将UG工程图的信息转换过来显示在layout界面，并且都以线条表示，如UG中标注的尺寸，在CAD中被打散炸开了。UG中的视图图框在CAD中消失了。
对视图进行标注，可以发现标注的尺寸不跟UG视图比例匹配。

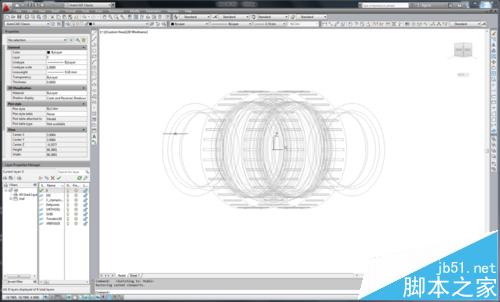

本例中的主视图为2：1比例，则转换后的CAD视图会根据这个比例放大2倍，所以标注的尺寸为实际尺寸2倍。在CAD的model界面中，将UG模型的线大部分转换过来了。
注意事项：
一般来说，我们常用2D转换类型中的layout输出来转换CAD格式，既能保证视图图框的转换，又能保证视图比例。
