ug立体模型，想要转换成工程图，用普通的三视图没办法用来标注尺寸。今天我们就来看看UG特殊视图的使用方法。
方法一：

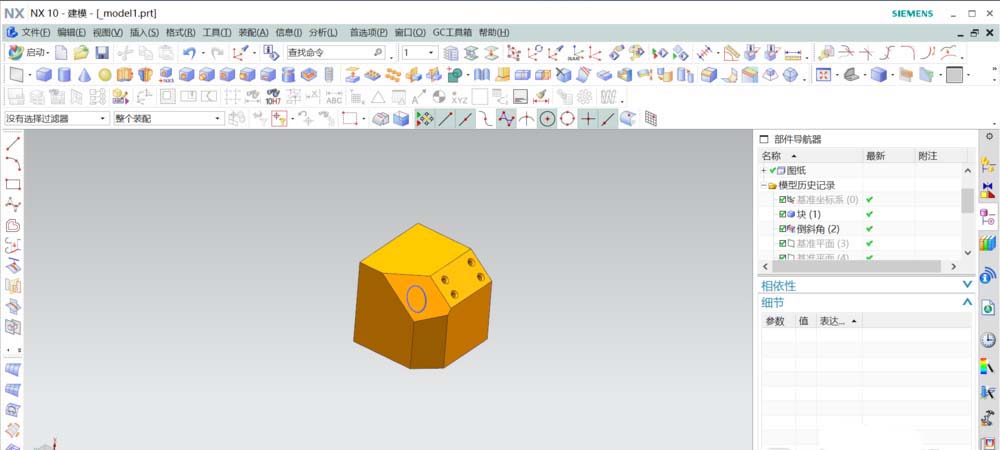

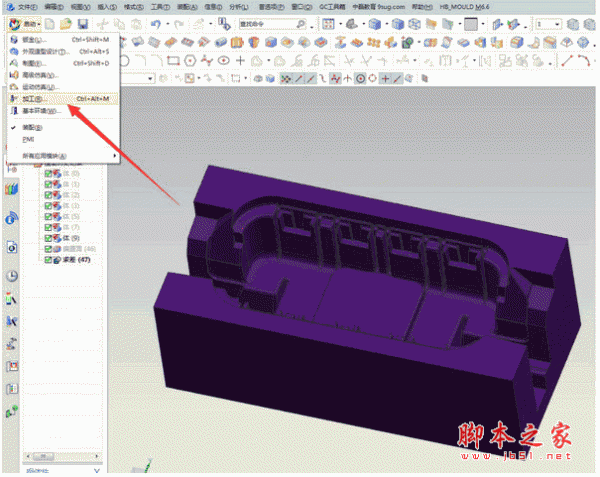

1、这里随便建了个模型作为例子。

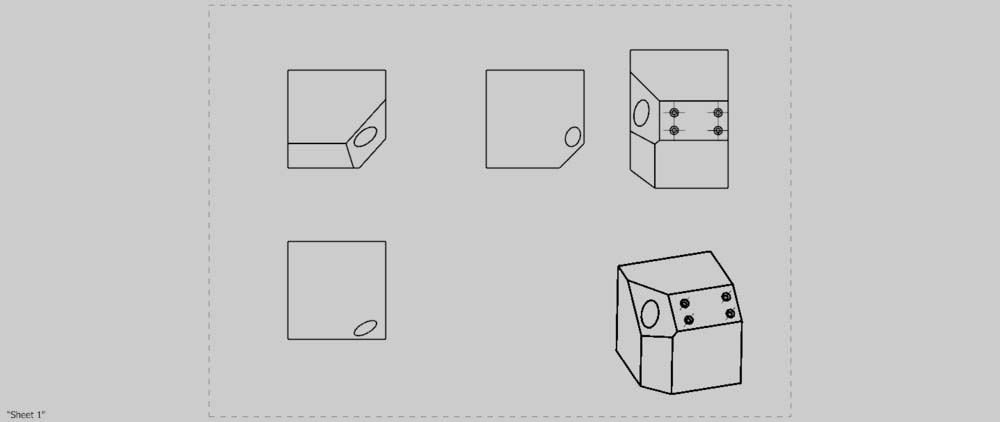

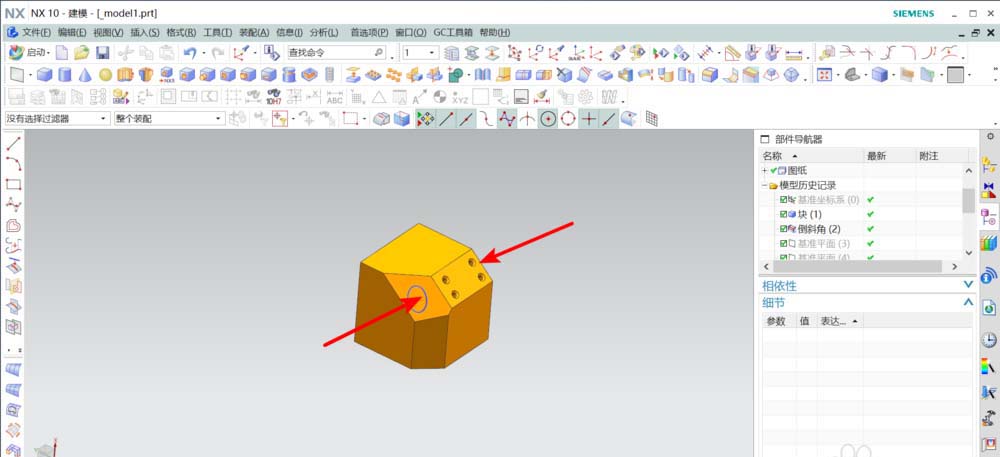

2、如图所标，想要将箭头所示面设为平面好标注尺寸，用普通的三视图是没有办法标注的。

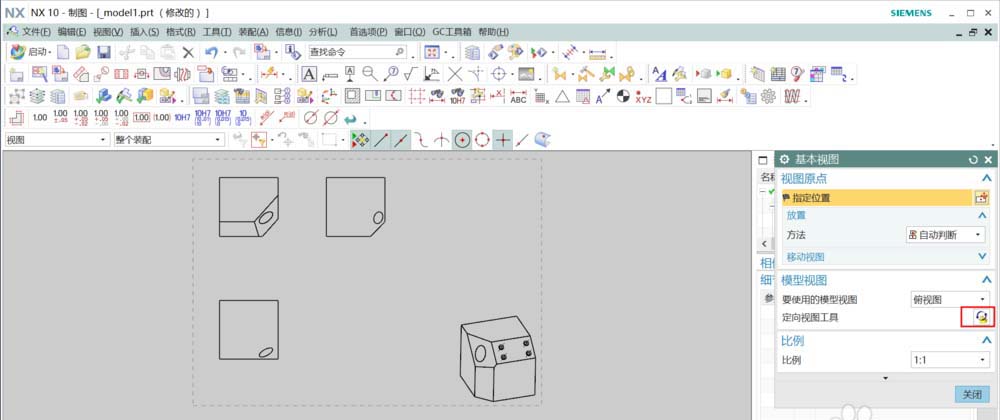

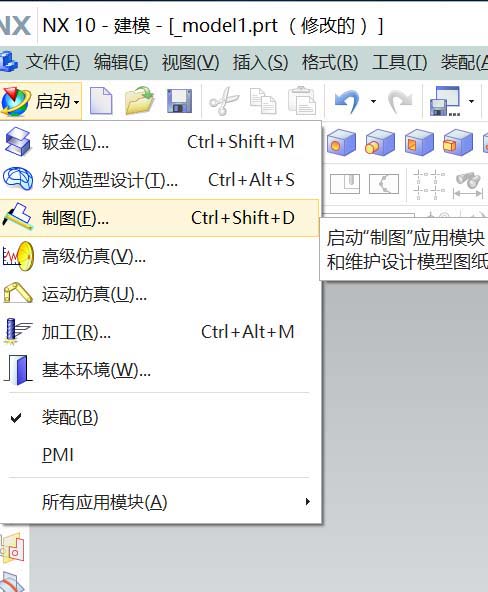

3、点创建基本视图，打开定向视图工具。

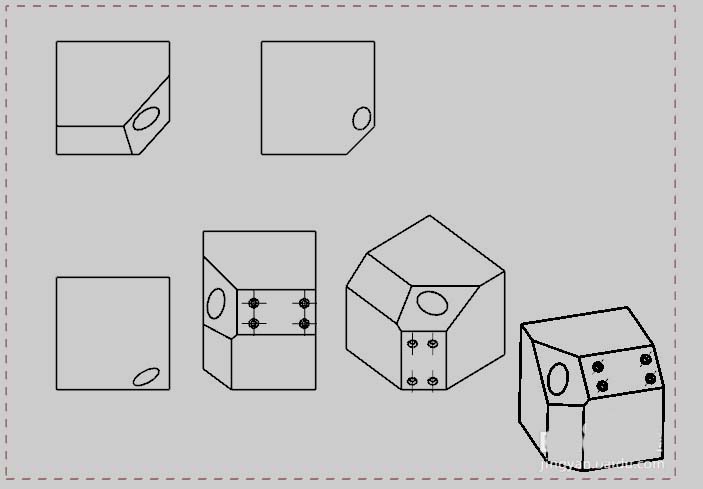

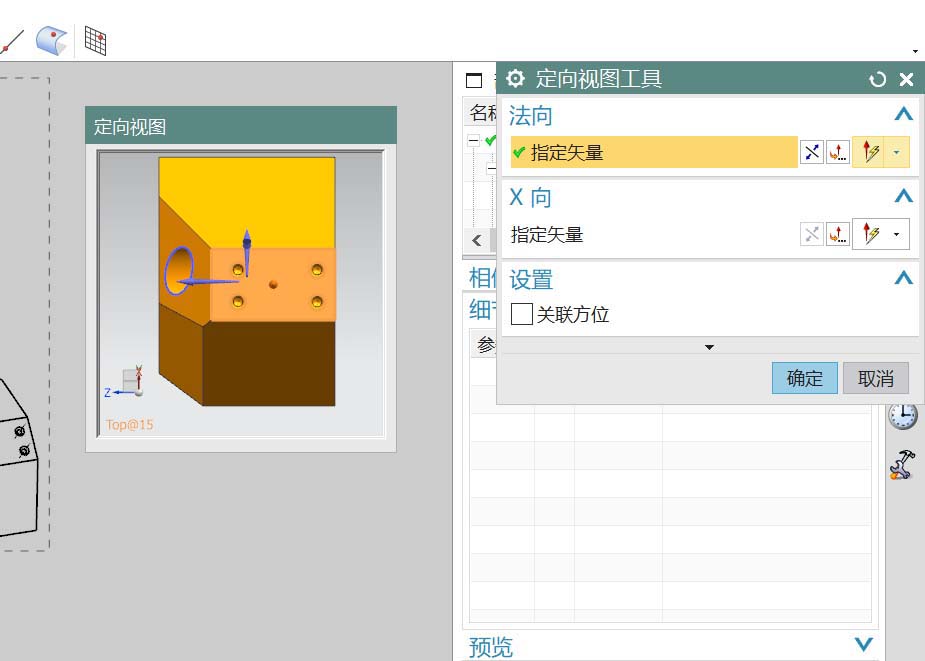

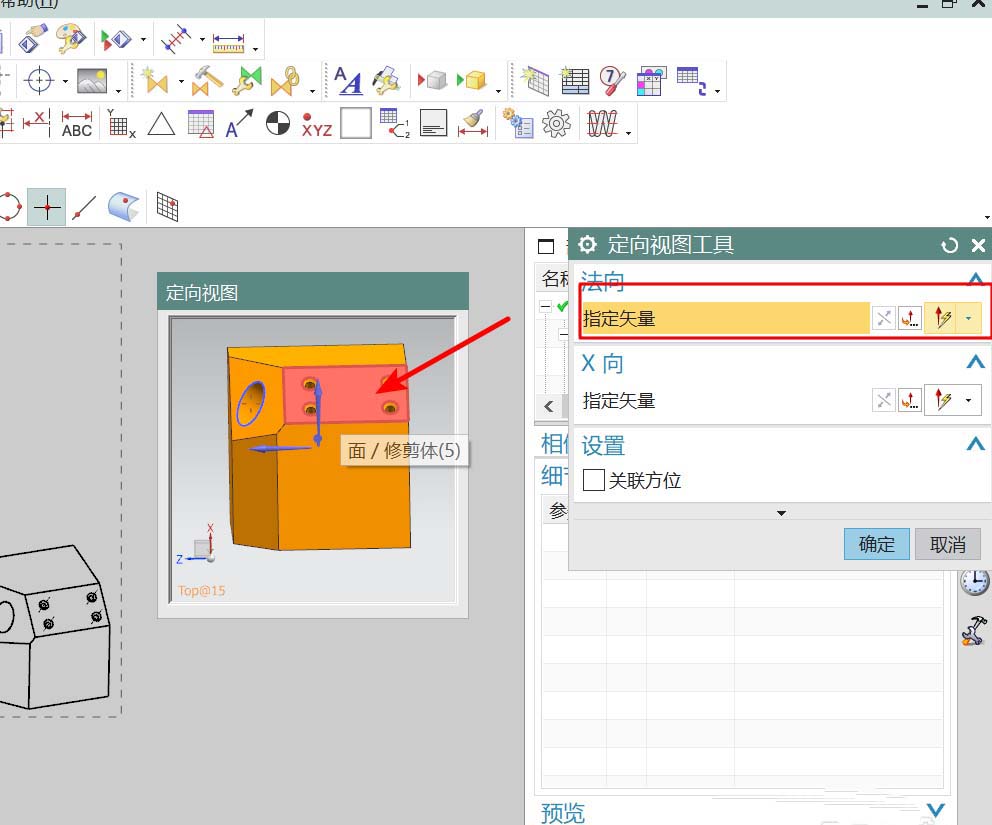

4、打开定向视图工具后，让法向矢量为自动判断，鼠标点选要定向的面；可以按中键摆好模型的方向，按F8摆正模型。即可得所要视图。
方法二：

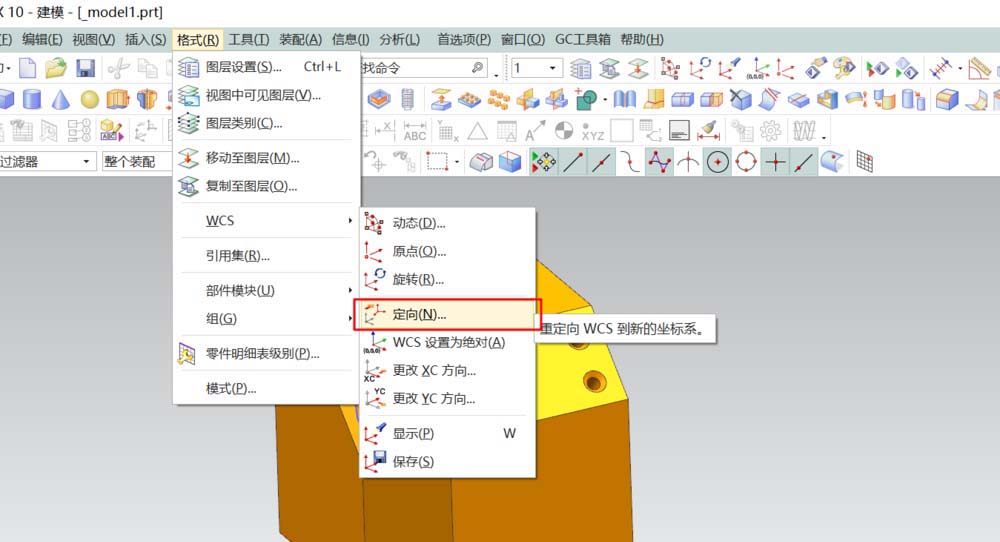

1、用WCS定位坐标来新建特殊视图。选格式--WCS--定向，选用三点定向。

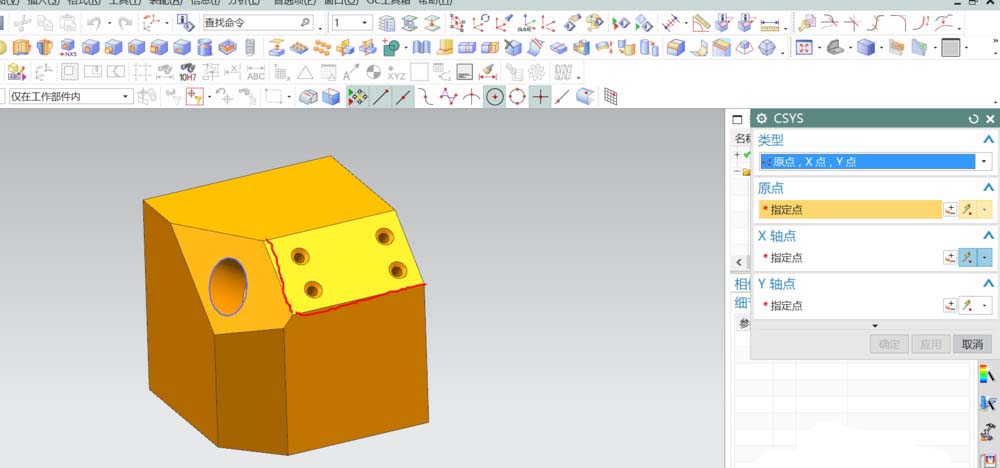

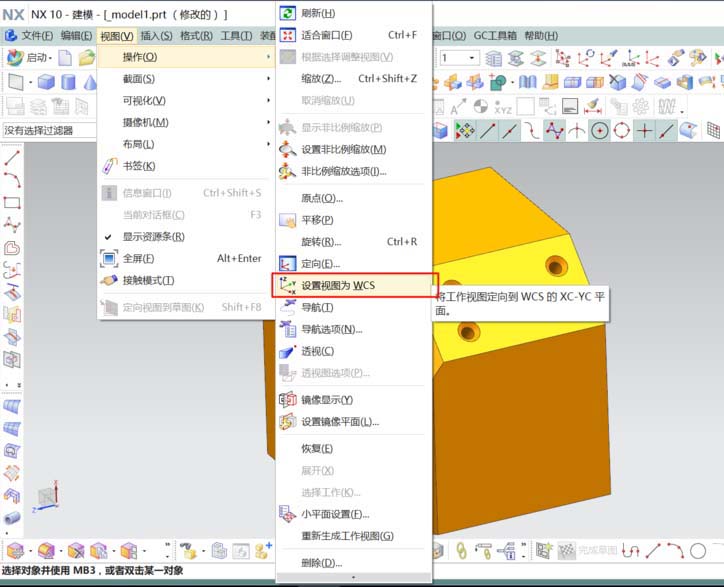

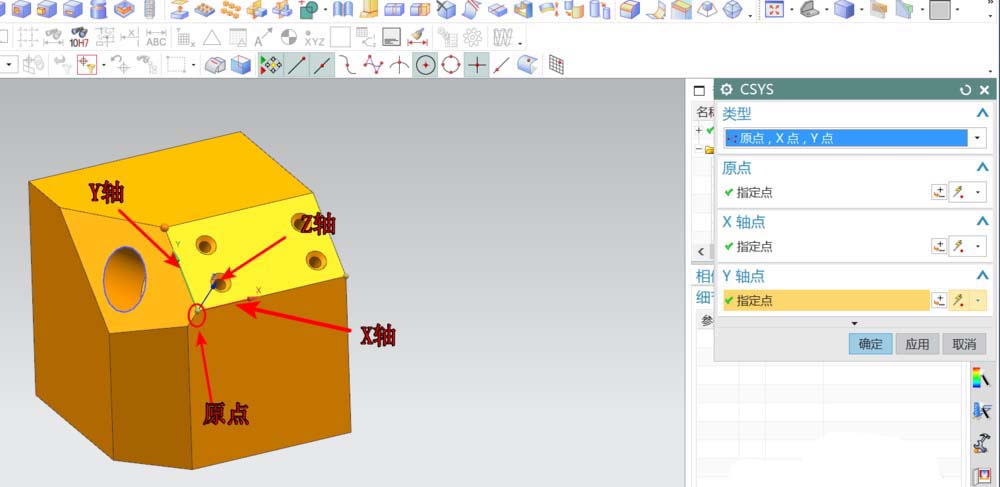

2、按图所示，选用三点新建一WCS坐标。选视图--操作--设置视图为WCS，得到一新的视图。

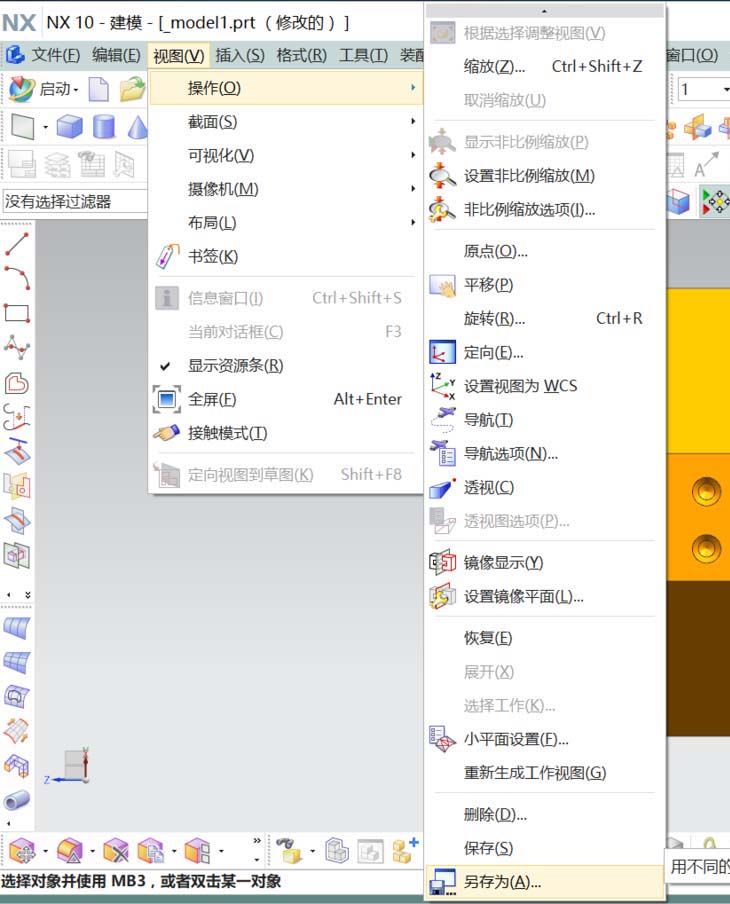

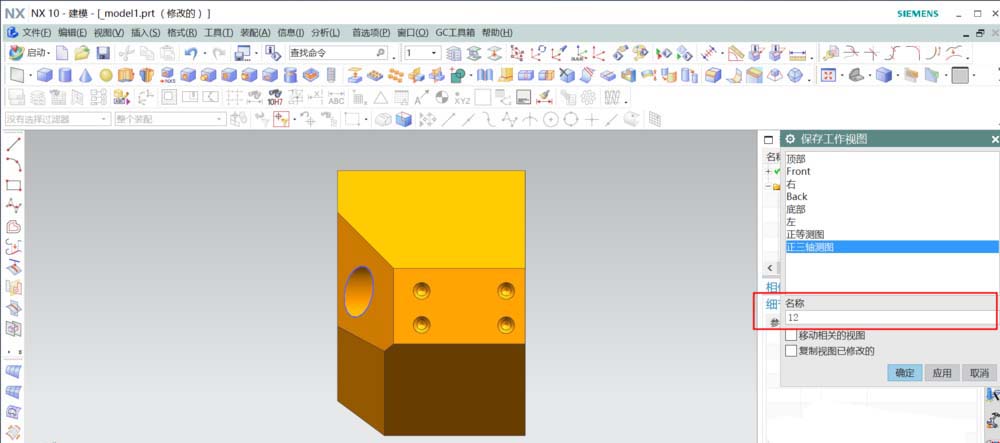

3、将新得的视图保存。选操作--另存为，将视图命名保存。

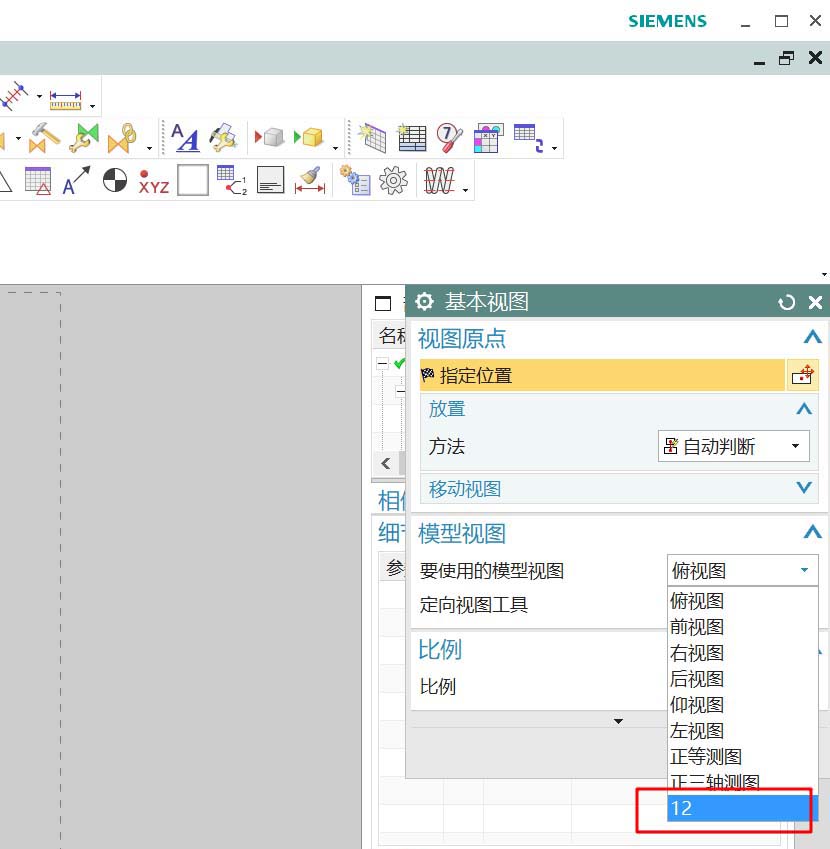

4、进入工程模式，建立基本视图，点开模型选择框，选择新建的视图，即可得新的特殊视图。
以上就是关于ug视图的相关介绍，希望大家喜欢，请继续关注脚本之家。
