改经验为大家分享一篇UG怎么数控型腔铣的教程。

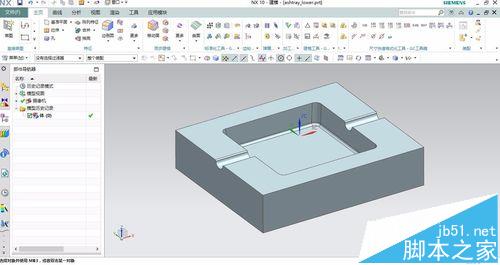

1、首先双击或者右键打开我们的UG软件，该经验以UG10.0为例分享教程，其他版本的UG软件均可以使用该教程。然后选择打开文件。

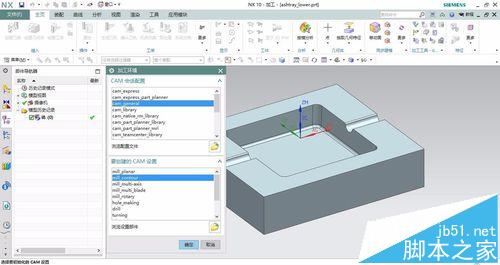

2、点击加工，我们要对这一个零件进行型腔铣，所以在CAM会话配置中，选择mill contour，进入加工环境。

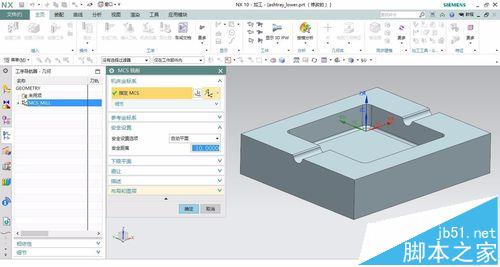

3、调整到几何视图，双击msc-mill，设置坐标，坐标默认，即为零件的上表面中心位置，设置安全距离为10，然后点击确定。

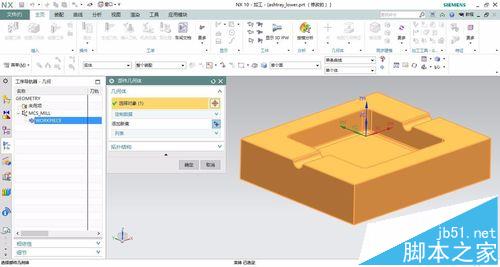

4、双击mcs-mill下的workplace，然后弹出的工件对话框，点击工件，选取部件几何体，选取为整个零部件，点击确定后，再点击毛坯几何体，选择包容块，然后点击确定。

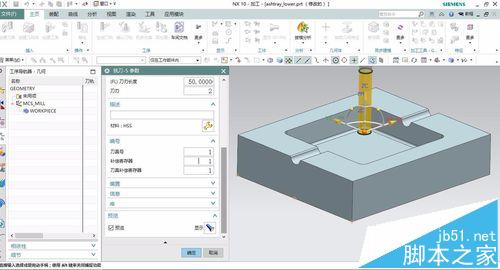

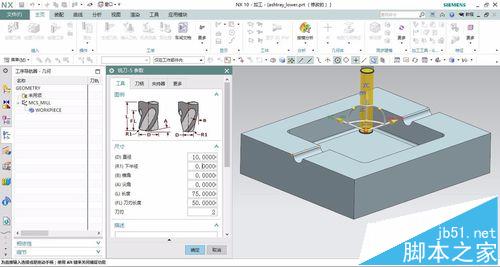

5、创建刀具，刀具子类型为mill，名称为D10，点击确定，然后修改刀具的直径为10，在编号的区域的三行输入框中输入1，完成刀具的创建。

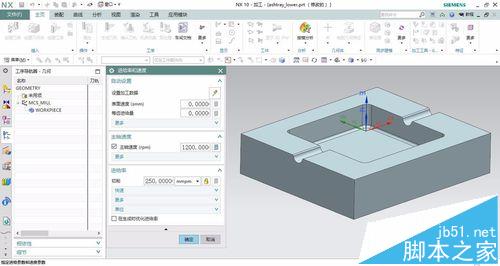

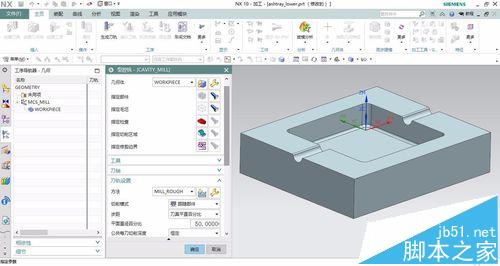

6、创建工序，如下图所示，选取程序、刀具、几何体，为我们上步骤所创建的类型，方法为粗加工，完成后点击确定。然后继续设置每刀的深度为1，再设置主轴转速和进给率。然后点击生成。

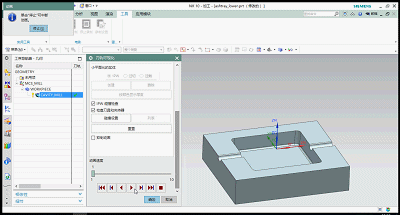

7、最后我们来看看动画模拟加工，如下图所示。
