在造型设计过程中，就如同走路一样，总有多种选择可以走到目的地。而我们在工作中也会尽量去寻找简单而又有保障的方法。在各种软件层出不穷的版本更新中，我们能使用到的新功能却并不多，因为大多数人都不会全面的去了解一个软件，只是在工作中不断的去摸索新的方法和经验。这里主要讲解在NX软件中如何简单、快捷的创建一个六通管模型特征。如下如所示。
一、辅助造型

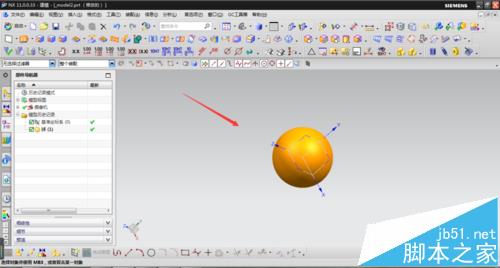

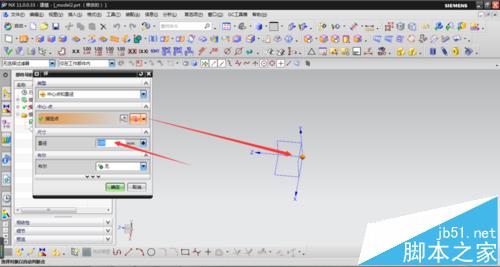

1、熟练的操作是在不断的练习中产生的，多数使用NX的人都有自己的模板。可以直接使用快捷键调用特征命令，或者选择插入/设计特征/球，指定球心位置和球体直径，创建一个球体。

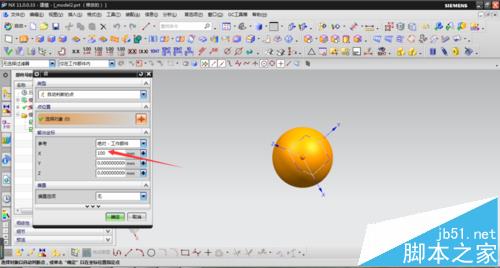

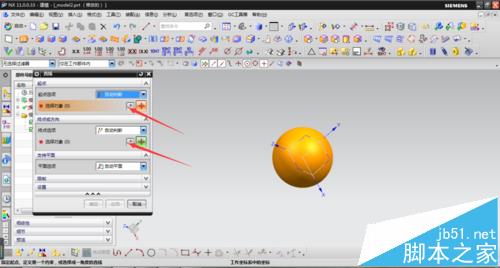

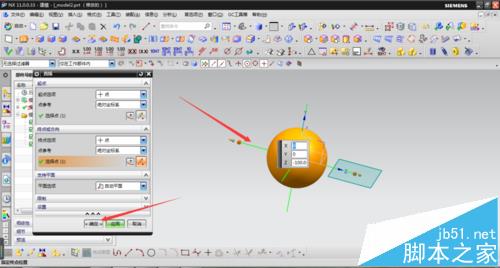

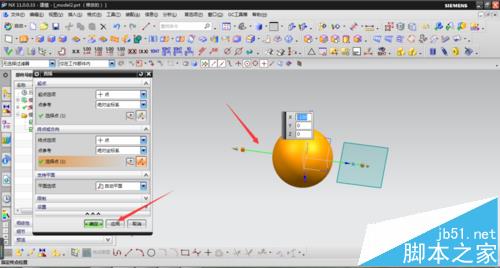

2、选择插入/曲线/直线命令，选择点对话框，第一点为100，0，0，终点为-100，0，0，单击应用，完成X轴方向一条直线的创建。

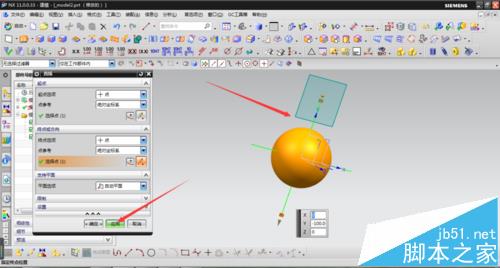

3、同样的方法，第二条直线起点为0，100，0，终点为0，-100，0。每三条直线起点为0，0，100，终点为0，0，-100。完成三条直线的创建。
二、整体创建与修剪

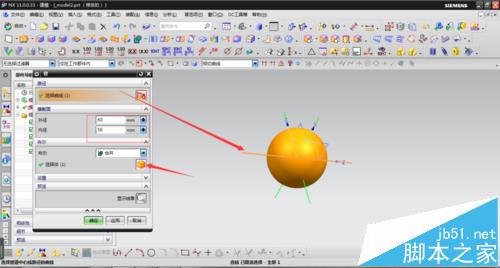

1、选择插入/扫掠/管道命令，选取前面绘制的一条直线，管道外径为60，内径为56，生成一条管道，布尔运算与球体结合。如图所示。

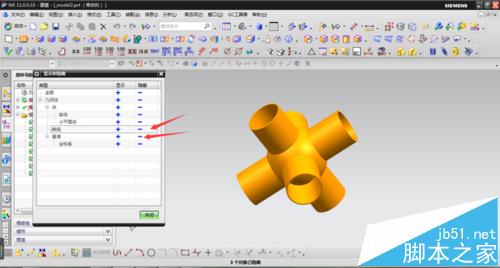

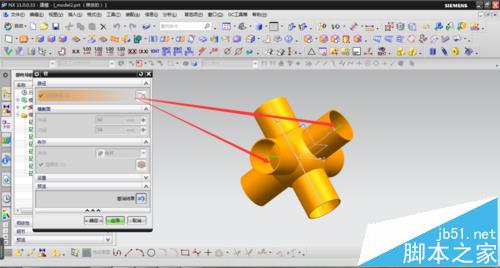

2、两样的方法，使用管道命令将另外两条直线也生成管道特征，全部实体求和。完成后，单击显示和隐藏，将曲线和基准隐藏。

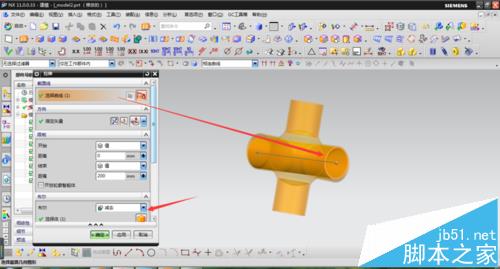

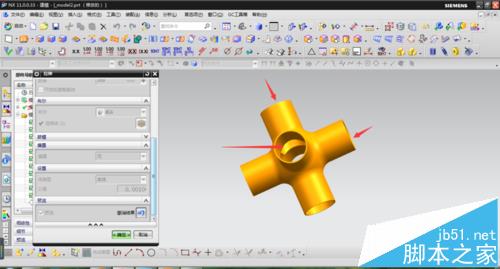

3、选择拉伸命令，选取一条管道的内孔边，拉伸长度为200，布尔运算为减去，使用管道生成中间通孔特征。同样的方法拉伸另外两个管道边缘，将所有管道贯通。
三、修整外观及渲染

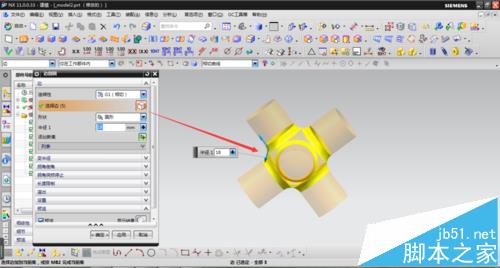

1、选择边倒圆命令，选取所有管道和球体外侧交接边线，进行过渡圆弧修整，完成所有交接处的顺滑过渡。

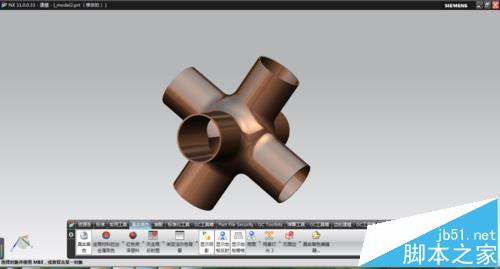

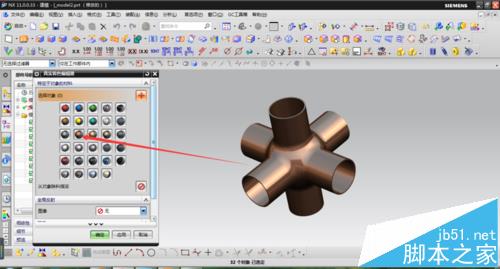

2、点击视图/可视化/真实着色编辑器，选取模型，对整体进行材料着色渲染处理，最后效果如图所示。
注意事项：
注意过渡圆弧半径不能过大，否则两相邻交接处会产生冲突。
