表达式是通过三角函数数值来创建图形的一种方法，是属于特殊零件图形的构建，下面就以UG9.0软件为蓝本，对其表达式界面进行解说及应用技巧。

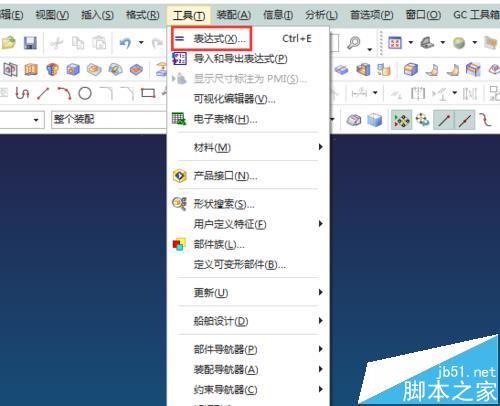

1、表达式输入：工具----表达式；快捷键是（ctrl+e)

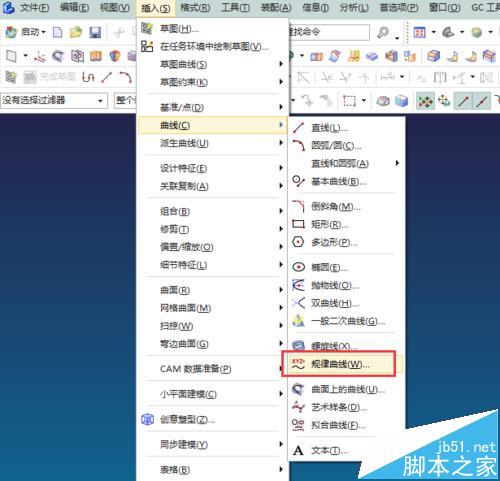

2、执行：插入----曲线----规律曲线----根据方程。如果没有“规律曲线”命令，用：帮助----命令查找器；查找。

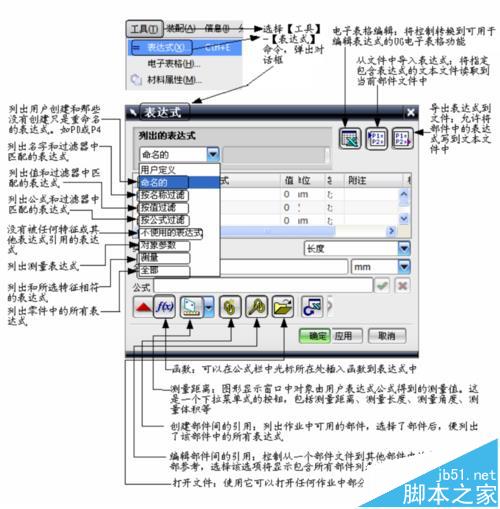

3、“表达式”对话框如下：
4、将方程转换为参数方程时注意：将方程转化为参数方程时，一定要将其转换为以变量t为参数的方程，在 UG中，t的变化范围一定是从0到1。

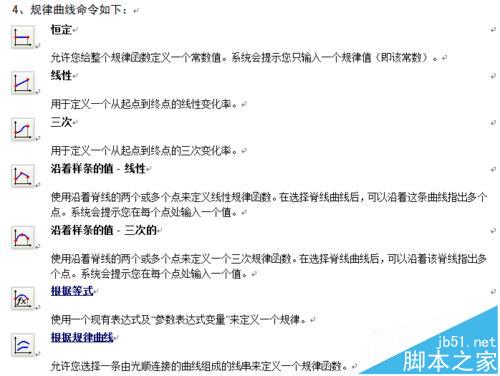

5、规律曲线命令如下：

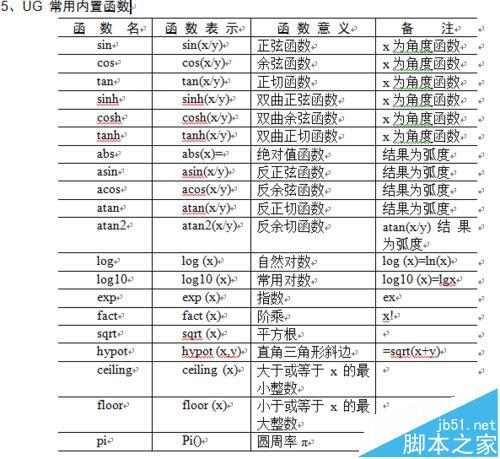

6、UG 常用内置函数
7、在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：
1）极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：
x=r*cos(θ)；y=r*sin(θ)；z=z
2）球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：
x=rsinθcosφ；y=rsinθsinφ；z=rcosθ
在UG表达式中输入的theta=θ；phi=φ；r=rho
注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。t是UG自带的系统变量，其取值为0~1之间的连续的数

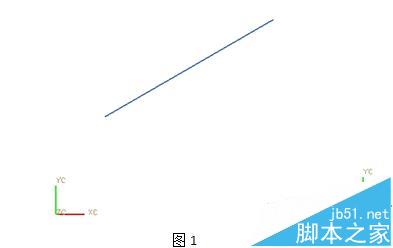

8、直线
直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：
theta=30
L=40
xt=10+L*cos(theta)*t
yt=20+L*sin(theta)*t
zt=0
效果如图1
9、圆和圆弧
圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：
r=30
theta=t*360
xt=50+r*cos(theta)
yt=40+r*sin(theta)
zt=0

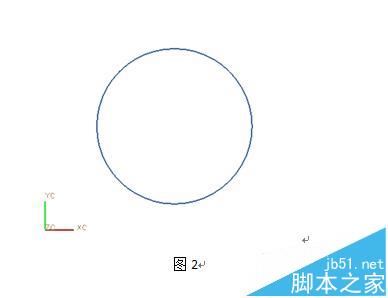

效果如图2

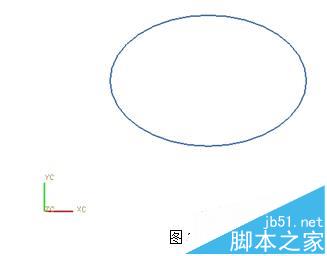

10、椭圆和椭圆弧
椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：
a=30
b=20
theta=t*360
xt=50+a*cos(theta)
yt=40+b*sin(theta)
zt=0
效果如图3
11、双曲线
双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：
a=4
b=3
yt=10*t-5
xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)
zt=0

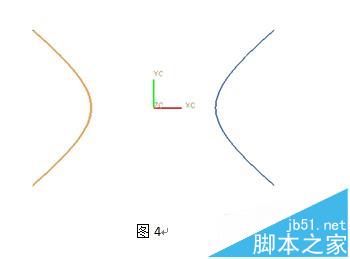

做出一半后进行镜像复制，效果如图4

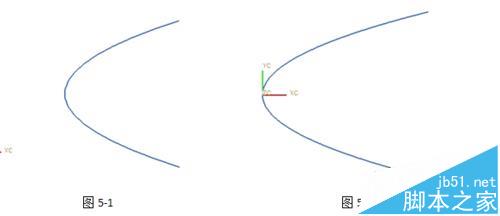

12、抛物线
抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：
p=8
yt=50*t-25+20
xt=(yt-20)^2/(2*p)+30
zt=0
效果如图5-1
抛物线II数学参数方程：x=3px2，y=3px（其中t为参数）。UG表达式为：
p=8
tt=t*4-2
xt=2*p*tt^2
yt=2*p*tt
zt=0
效果如图5-2
13、正弦曲线
若正弦曲线一个周期X方向长度为50，振幅为10，即UG表达式为：
theta=t*360
xt=50*t
yt=10*sin(theta)
zt=0

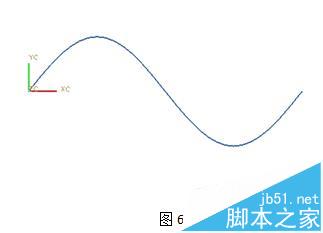

效果如图6

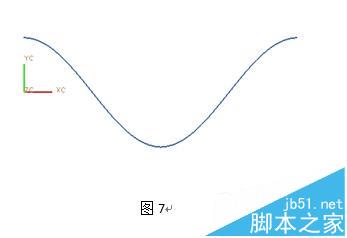

14、余弦曲线
若余弦曲线一个周期X方向长度为50，振幅为10，即UG表达式为：
theta=t*360
xt=50*t
yt=10*cos(theta)
zt=0
效果如图7
15、圆柱螺旋线
若圆柱螺旋线半径r为20，螺距p为10，圈数n为5，即UG表达式为：
r=20
p=10
n=5
theta=t*360
xt=r*cos(theta*n)
yt=r*sin(theta*n)
zt=p*n*t或zt=cos(theta*n)+p*n*t

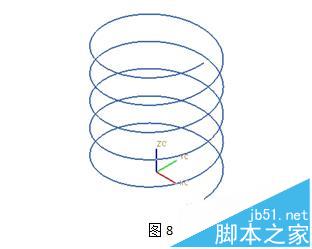

效果如图8

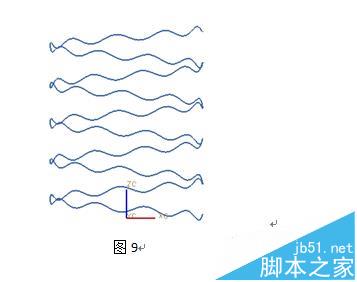

16、碟形弹簧
若碟形弹簧半径r为20，螺距p为10，圈数n为5，即UG表达式为：
r=20
p=10
n=5
theta=t*360
xt=r*cos(theta*n)
yt=r*sin(theta*n)
zt=cos(theta*n^2)+p*n*t或zt=cos(theta*n^2.4)+p*n*t
效果如图9

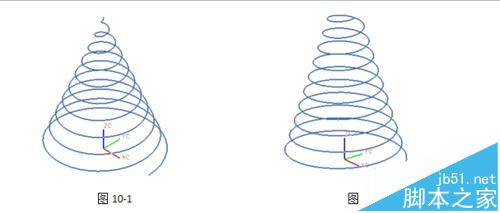

17、圆锥螺旋线和圆台螺旋线
若圆锥螺旋线底圆半径r为20，螺距p为5，圈数n为10，即UG表达式为：
r=20*（1-t），若圆台上端半径为5，则r=20*(1-t*0.75)
p=5
n=10
theta=t*360
xt=r*cos(theta*n)
yt=r*sin(theta*n)
zt=p*n*t
效果如图10-1、10-2
