UG10.0运动仿真中简单的两垂直方向（X-Y向位移）仿真。第一次写经验，在网上找了很多这方面的方法，没有一个说清楚的，摸索之后的经验与诸位分享，希望有所帮助

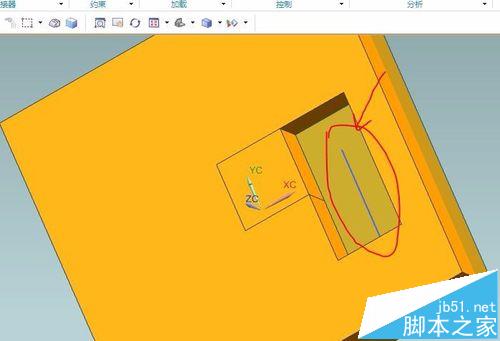

1、首先建立简单模型。在这里画了一个大基座，一个方块，和一条直线。此直线将作为啮合连杆（装配过程不需要任何约束）

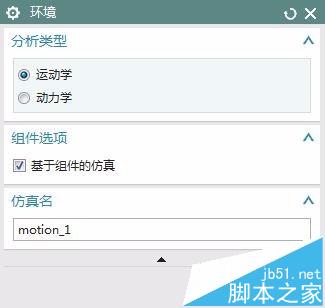

2、环境设置为如下图
3、设置3个连杆，此处连杆1为大基座且为 固定连杆；连杆2为方块；连杆3为直线。三者均不用设置质量等

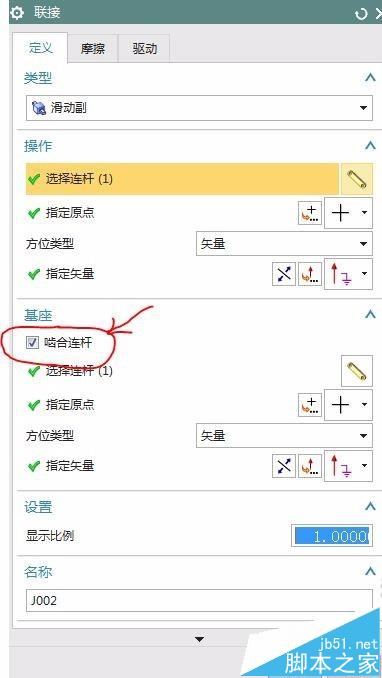

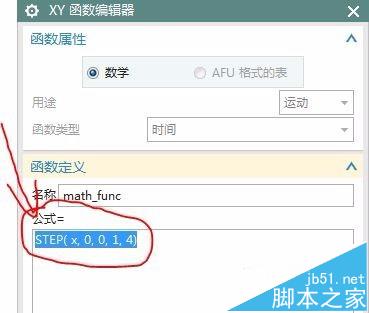

4、运动副J001在创建基座为固定连杆后就会自动生成无需设置。设置运动副J002为滑动副，操作连杆为方块，基座勾选啮合连杆为直线，二者原点和矢量方向一致。然后设置驱动，此处驱动设置为step函数（根据本运动仿真）

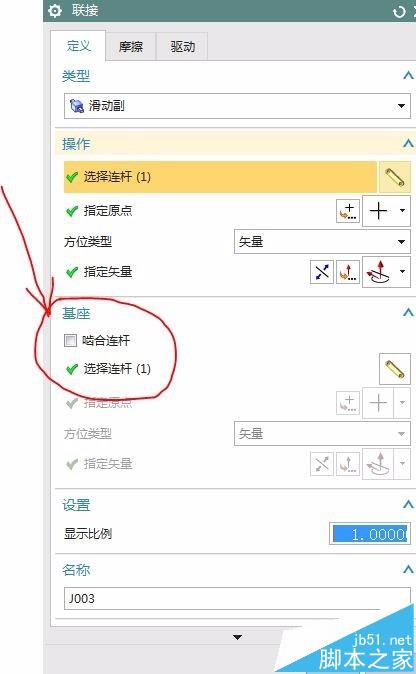

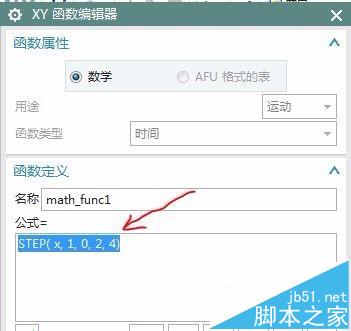

5、设置运动副J003为滑动副，此时操作连杆为直线，原点为上端点，矢量沿直线向下。基座连杆此时不勾选啮合连杆，选大基座。设置驱动，此处驱动设置为step函数（根据本运动仿真）

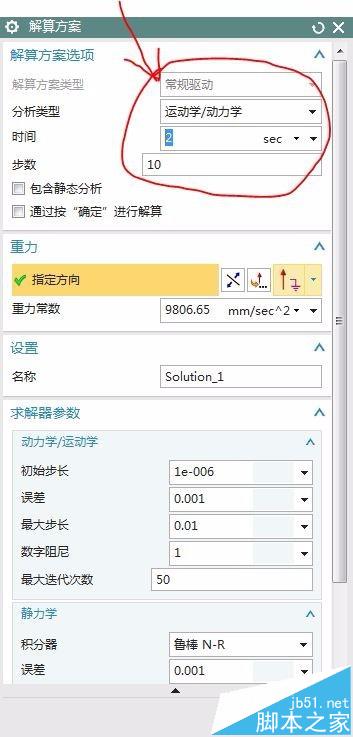

6、最后设置结算方案，根据本运动仿真时间为2s，步数不需要太多。确定后求解，观看动画即可看到方块沿垂直槽进行运动
注意事项：
至于啮合连杆与前面的操作连杆是否一定要同原点同矢量还未来得及验证。
