最近工作需要把单片机读取的传感器电压数据实时在PC上通过曲线显示出来，刚好在看python, 就试着用了python 与uart端口通讯，并且通过matplotlib.pyplot 模块实时绘制图形出来。

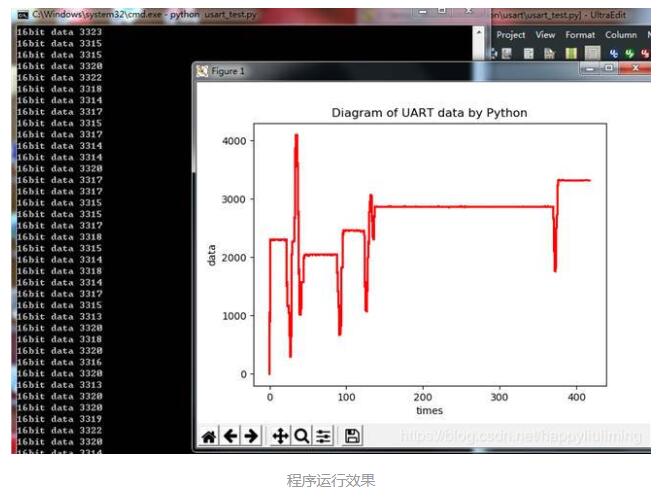

1. 废话少说，上图

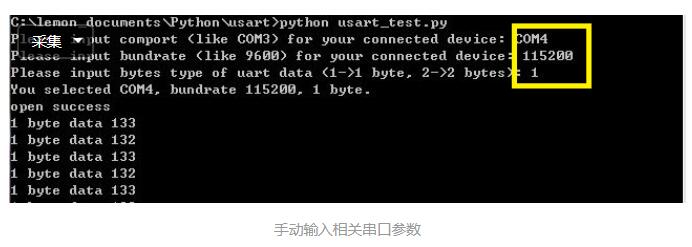

因为没有UI，运行时需要在提示符下输入串口相关参数，com端口，波特率...
代码如下：
#-*- coding: utf-8 -*-
# 串口测试程序
import serial
import matplotlib.pyplot as plt
import numpy as np
import time
import re
# User input comport and bundrate
comport = input('Please input comport (like COM3) for your connected device: ')
baudrate = input('Please input baudrate (like 9600) for your connected device: ')
bytes = input('Please input bytes type of uart data (1->1 byte, 2->2 bytes): ')
bytes = int(bytes)
print('You selected %s, baudrate %d, %d byte.' % (comport, int(baudrate), bytes))
serialport = serial.Serial(comport, int(baudrate), timeout=1, parity=serial.PARITY_EVEN, rtscts=1)
if serialport.isOpen():
print("open success")
else:
print("open failed")
plt.grid(True) # 添加网格
plt.ion() # interactive mode
plt.figure(1)
plt.xlabel('times')
plt.ylabel('data')
plt.title('Diagram of UART data by Python')
t = [0]
m = [0]
i = 0
intdata = 0
data = ''
count = 0
while True:
if i > 300: # 300次数据后，清除画布，重新开始，避免数据量过大导致卡顿。
t = [0]
m = [0]
i = 0
plt.cla()
count = serialport.inWaiting()
if count > 0 :
if (bytes == 1):
data = serialport.read(1)
elif (bytes == 2):
data = serialport.read(2)
if data !='':
intdata = int.from_bytes(data, byteorder='big', signed = False)
print('%d byte data %d' % (bytes, intdata))
i = i+1
t.append(i)
m.append(intdata)
plt.plot(t, m, '-r')
# plt.scatter(i, intdata)
plt.draw()
plt.pause(0.002)
目前功能比较简单，但是发现一个问题，但单片机送出数据速度很快时， python plot 绘图会明显卡顿。
为解决此问题，已经用C# 重新做了个winform UI, 使用chart控件来绘图。
