1. 首先导入一些python画图的包，读取txt文件，假设我现在有两个模型训练结果的records.txt文件
import numpy as np
import matplotlib.pyplot as plt
import pylab as pl
from mpl_toolkits.axes_grid1.inset_locator import inset_axes
data1_loss =np.loadtxt("valid_RCSCA_records.txt")
data2_loss = np.loadtxt("valid_SCRCA_records.txt")
2. 我自己的数据第一列是训练步数，第二列的loss,所以取出相应列的数据作为绘图的x和y
x = data1_loss[:,0] y = data1_loss[:,1] x1 = data2_loss[:,0] y1 = data2_loss[:,1]
3. 先创建一幅图，再在这幅图上添加一个小图，小图用来显示部分放大的曲线
fig = plt.figure(figsize = (7,5)) #figsize是图片的大小` ax1 = fig.add_subplot(1, 1, 1) # ax1是子图的名字`
4. 先画出整体的loss曲线
pl.plot(x,y,'g-',label=u'Dense_Unet(block layer=5)')`
# ‘'g‘'代表“green”,表示画出的曲线是绿色，“-”代表画的曲线是实线，可自行选择，label代表的是图例的名称，一般要在名称前面加一个u，如果名称是中文，会显示不出来，目前还不知道怎么解决。
p2 = pl.plot(x1, y1,'r-', label = u'RCSCA_Net')
pl.legend()
#显示图例
p3 = pl.plot(x2,y2, 'b-', label = u'SCRCA_Net')
pl.legend()
pl.xlabel(u'iters')
pl.ylabel(u'loss')
plt.title('Compare loss for different models in training')

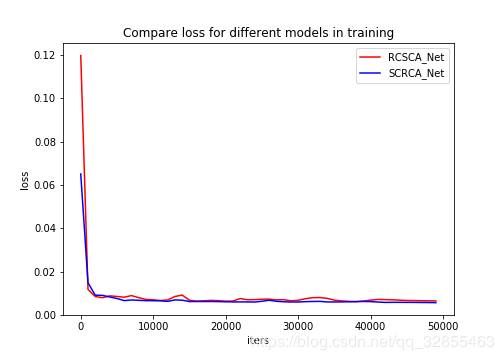

画出曲线如图：

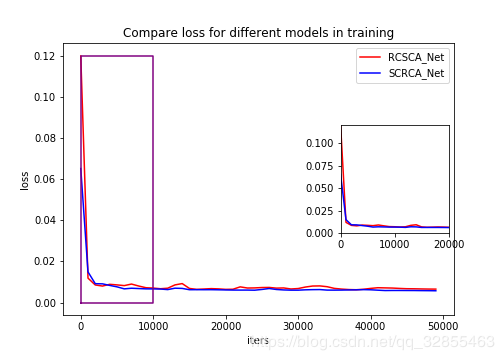

5. 显示放大的部分曲线
# plot the box
tx0 = 0
tx1 = 10000
#设置想放大区域的横坐标范围
ty0 = 0.000
ty1 = 0.12
#设置想放大区域的纵坐标范围
sx = [tx0,tx1,tx1,tx0,tx0]
sy = [ty0,ty0,ty1,ty1,ty0]
pl.plot(sx,sy,"purple")
axins = inset_axes(ax1, width=1.5, height=1.5, loc='right')
#loc是设置小图的放置位置，可以有"lower left,lower right,upper right,upper left,upper #,center,center left,right,center right,lower center,center"
axins.plot(x1,y1 , color='red', ls='-')
axins.plot(x2,y2 , color='blue', ls='-')
axins.axis([0,20000,0.000,0.12])
plt.savefig("train_results_loss.png")
pl.show
#pl.show()也可以
