近日，iPhone6s玫瑰金粉非常受果粉们的喜爱，那么，iPhone 6s做工怎么样呢？针对此问题，本文就为图文详细介绍iPhone6s玫瑰金拆解评测教程，有兴趣的朋友们可以了解下本文。
全球备受瞩目的苹果新一代iPhone 6s已经于9月25日全球同步开售，目前已经有不少小伙伴们拿到了这款iPhone 6s手机。目前已经有媒体放出了新一代iPhone 6拆机图解，下面小编经过深度整理，带来了全面的iPhone 6s拆机图文评测。通过本文，小伙伴们能够更深入的了解iPhone 6s内部结构，做工品质以及一些新增特性等等。
新一代iPhone 6s外观基本与iPhone 6保持不变，最大的改变在于处理器与运行内存大升级，性能大幅提升，此外还加入了革命性的3D Touch技术触控屏幕以及玫瑰金配色，新增亮点还是不少的。通过本次拆机，大家会对新iPhone有更进一步的了解。

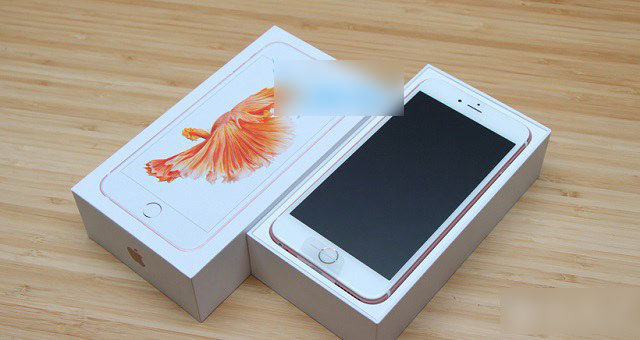

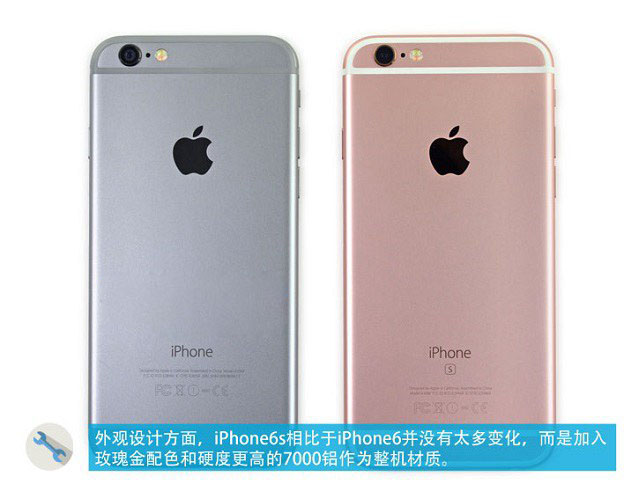

外观设计方面，iPhone 6s相比于iPhone 6并没有太多的变化，而是加入玫瑰金配色和硬度更高的7000铝作为整机材质，另外iPhone 6s背面底部多了一个S标注，这点算是一个细节区别了，如下图。

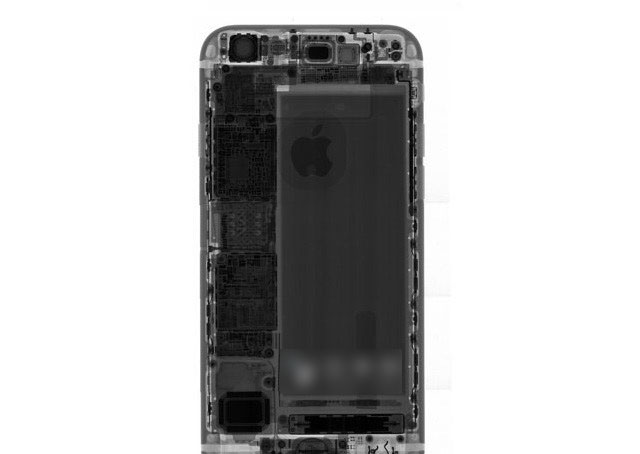

内部方面，在拆解之前，使用X光线对iPhone 6s进行X光透视拍摄后，可以看出，内部结构和iPhone 6基本相同。
苹果iPhone 6s拆机全过程：

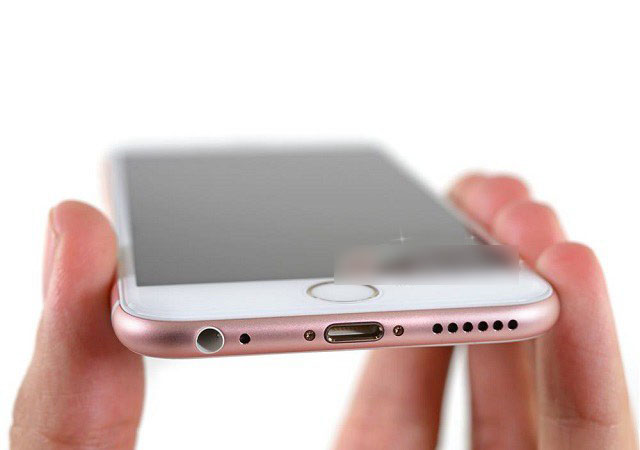

由于新一代iPhone 6s外观设计上依旧保持了上一代iPhone 6设计风格，机身底部的Lighting数据接口左右两侧依旧是内置2颗固定螺丝，这2颗螺丝主要是用来固定屏幕。

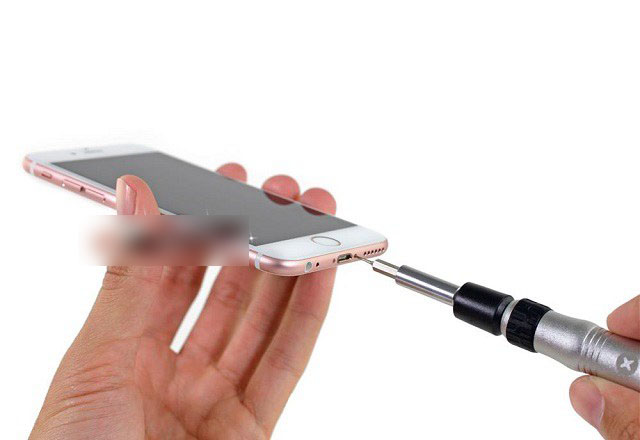

老规矩，拆机前，先要取出SIM卡槽，然后再将底部2颗固定螺丝拆卸下来。值得一提的是，iPhone 6s并非使用的是普通螺丝，而是防撬Pentalobe螺丝，在拆卸底部螺丝的时候，一定要使用专用螺丝刀，以免打滑。
iPhone 6s底部固定螺丝拆解

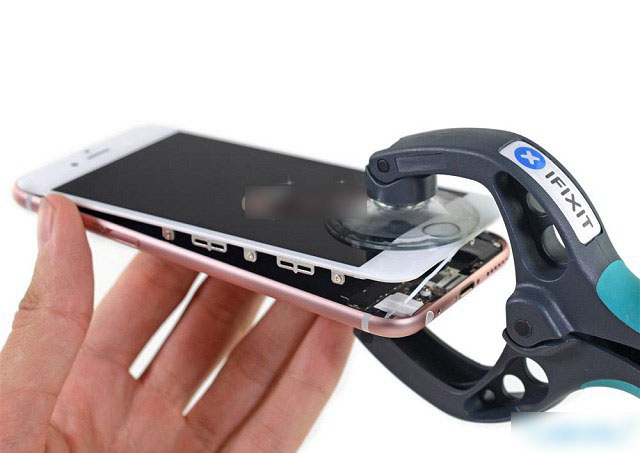

由于iPhone 6s采用了一体金属机身设计，机身背面并没有缝隙和缺口，因此iPhone拆机向来是从屏幕开始。拆卸完底部固定螺丝后，接下来需要借助吸盘工具，从屏幕上进行进一步拆机，如图。
iPhone 6s拆机从屏幕开始，需要借助吸盘（拆机位置为从屏幕底部开始）

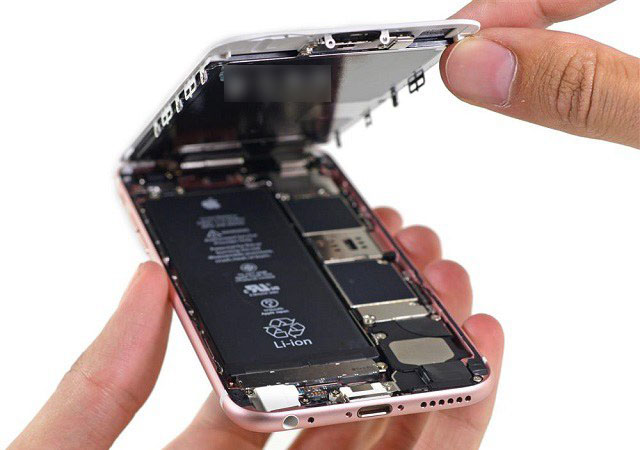

由于iPhone 6s屏幕顶部上有排线连接，因此拆屏幕的时候，需要从屏幕底部开始，注意屏幕底部也会有一些小排线，打开屏幕底部的切不要太用心，并且要小心屏幕顶部的排线，以免扯断，如下图。
下面为大家带来一张iPhone6和iPhone 6s拆机内部结构对比，尽管两者内部布局大致相同，但仔细对比也能找到区别，如下图。

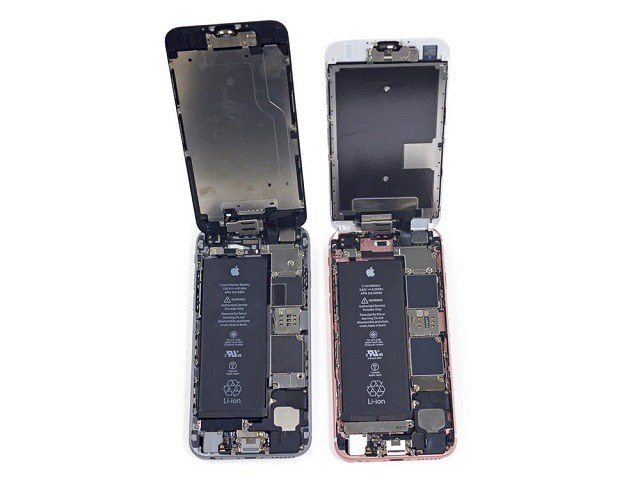

iPhone 6和iPhone 6s内部结构对比
从对比来看，iPhone 6S（右）的排线从iPhone 6的四根变成了三根，而电池下方的一大块地方被Taptic Engine占据。

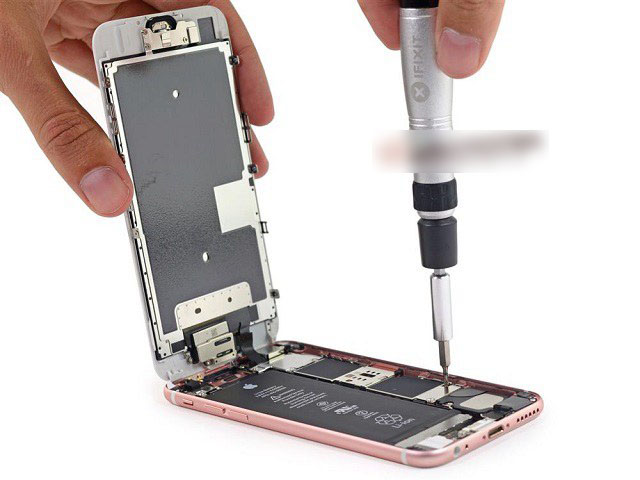

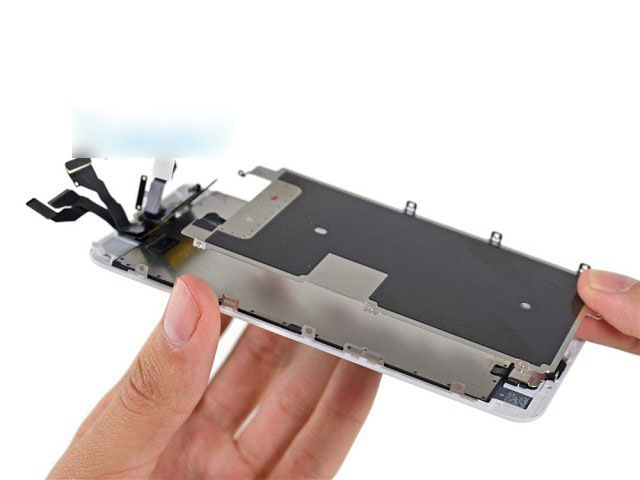

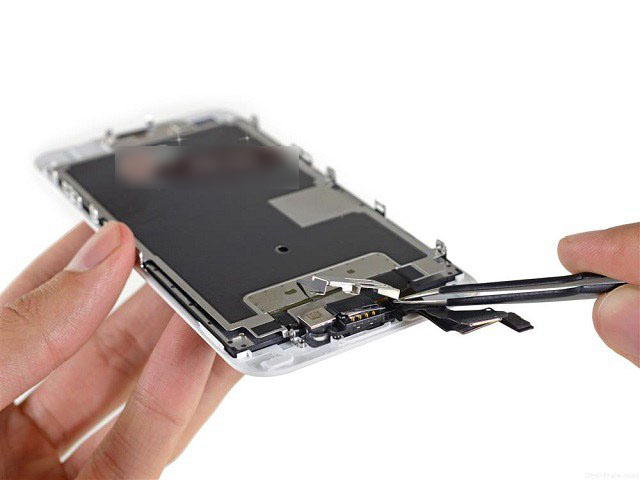

由于很多排线电池有连接，包括主板与屏幕排线等。另外iPhone 6s液晶面板通过排线连接在主板上，并且通过金属屏蔽罩固定，因此在继续拆机之前，需要先拆解金属屏蔽罩后，然后才能取下主板连接排线，如下图。

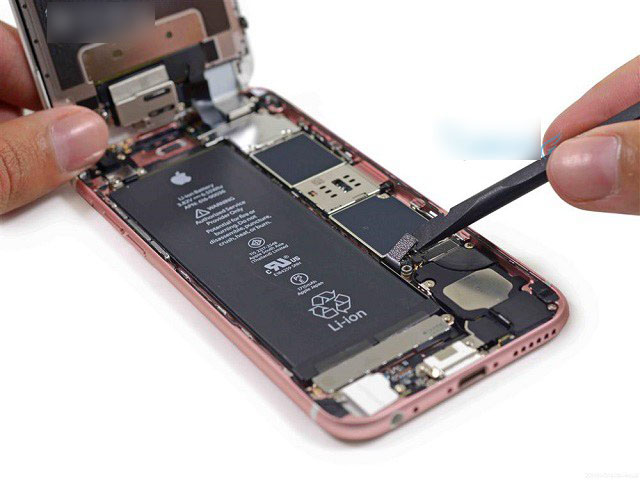

下图为将金属罩固定的电池排线与主板的连接线拆卸断开。
断开电池与主板连接的排线

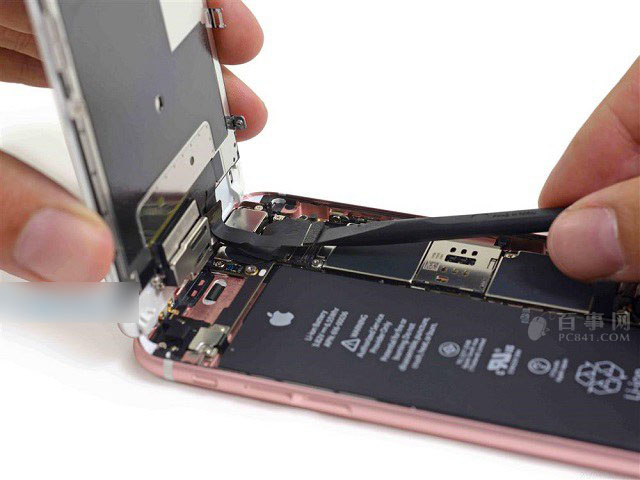

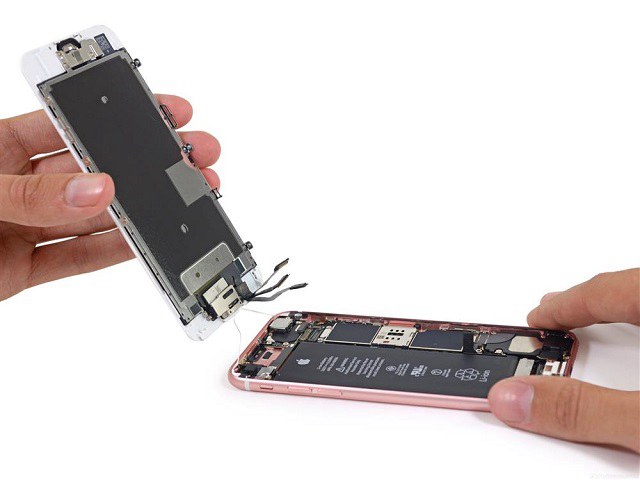

断开屏幕与主板的连接排线后，就可以将屏幕和机身分离开来了，如下图。
图为屏幕面板与主体分离拆解

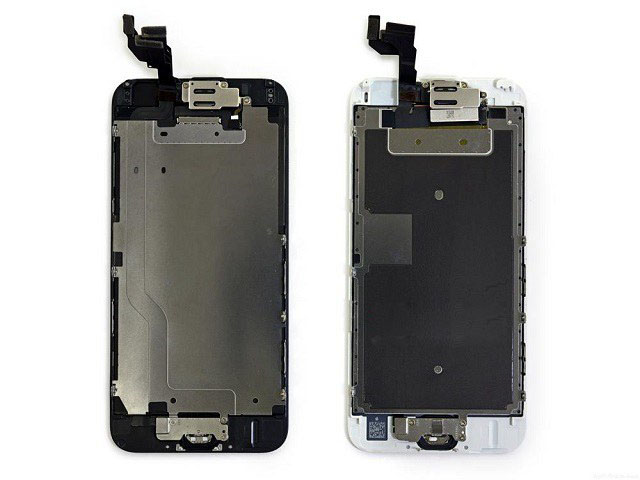

图为分离后的iPhone 6s（右）屏幕面板和iPhone 6屏幕面板（左）对比

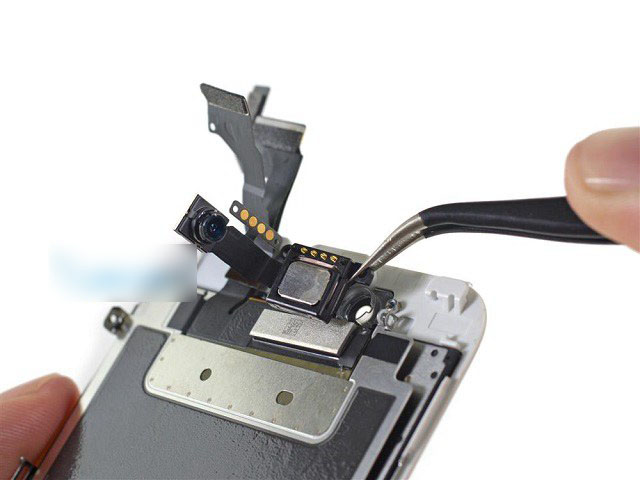

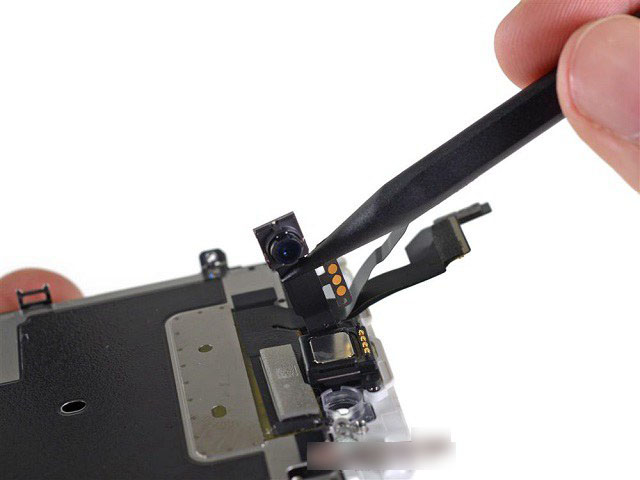

继续拆机前，我们可以首先拆下扬声器和FaceTime摄像头等容易拆卸的小部件，如下图。
下图为iPhone 6s的前置摄像头特写，它由iPhone 6的120万像素升级到500像素，不过外观看起来并没有什么区别，如下图所示。
将iPhone 6s前置摄像头拆卸下来后，就可以看到这颗神秘的3D Touch 触控芯片了，这颗芯片主要负责iPhone 6s新增加入的3D Touch触控技术，可以实现更多屏幕操作功能。
图为3D Touch触控控制模组，感觉还是很霸气的，为了实现更多屏幕触控功能，内部也设计了大面积的感应器，保证屏幕各个位置都可以实现3D Touch触控。

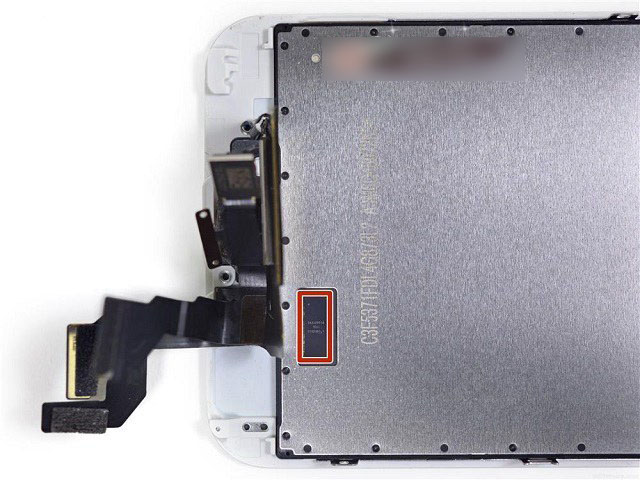

图为屏幕面板上可以看到的一颗芯片型号为“343S00014”芯片，这颗芯片是不是跟3D Touch有关还有待进一步查证。

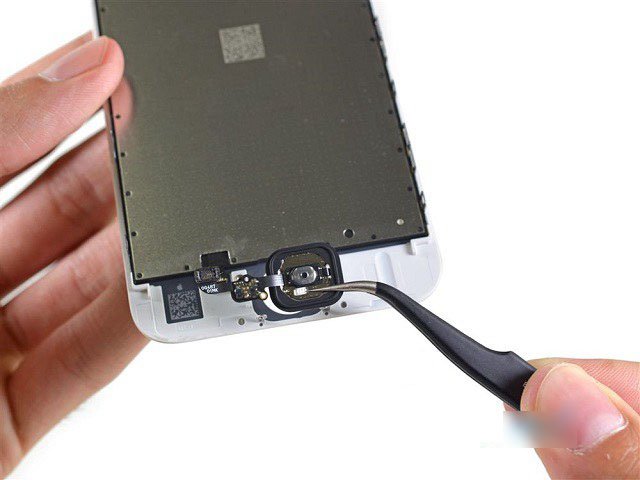

接下来我们可以将底部的指纹识别Home键拆卸下来，如图。

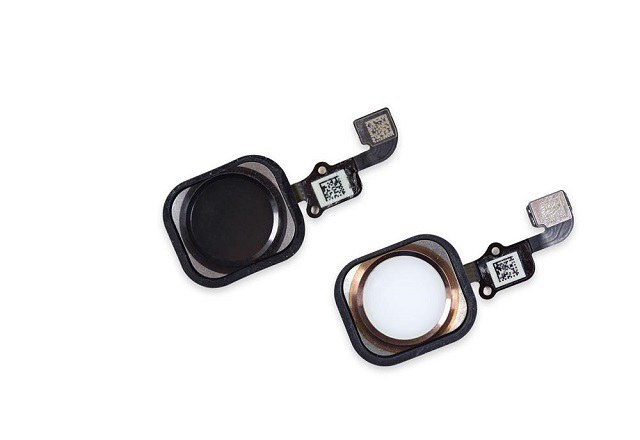

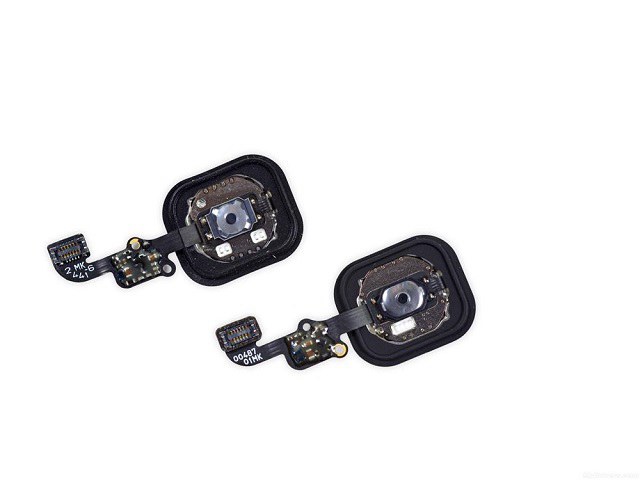

图为拆卸下来的iPhone 6和iPhone 6s指纹识别Home键对比，两者看起来外观一致。不过iPhone 6s指纹识别速度更快，这主要可能是该机的指纹芯片导致的。
图为拆解下来的iPhone 6和iPhone 6s指纹识别Home键对比

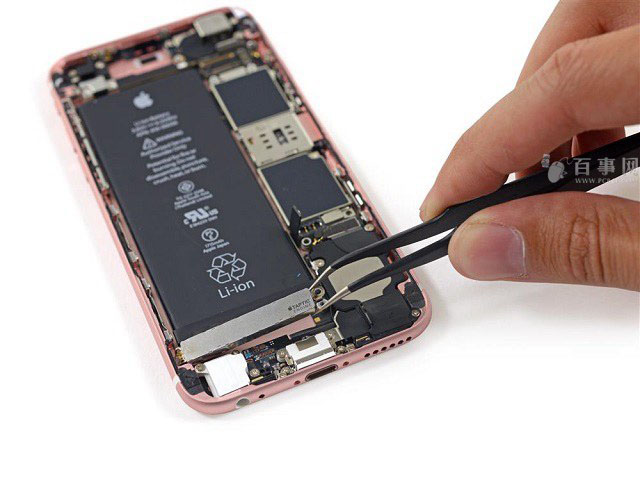

iPhone 6s屏幕面板拆解到这里基本结束了，屏幕作为一个整体部分，已经无法进一步拆解了。下面我们来看看电池与主板的拆解。在拆解电池前，需要先移除Taptic Engine小模块，如图。

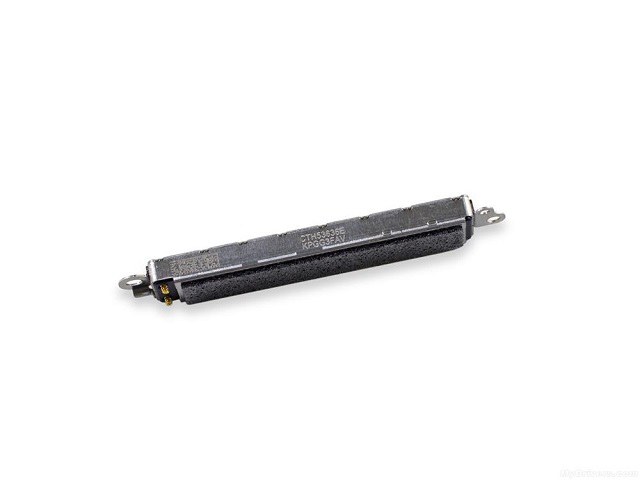

图为拆卸下来的Taptic Engine小模块特写。这颗震动模块经过特殊设计，能在短时间内达到震动的最佳状态。
此次iPhone 6s电池依然采用无痕胶固定，采用了6.55Wh电池容量，较上代产品略微下降，而原因则在于Taptic Engine占用了电池仓空间。好在苹果A9、DDR4内存以及iOS 9更省钱，因此iPhone 6s续航表现与iPhone 6依旧是相当的。

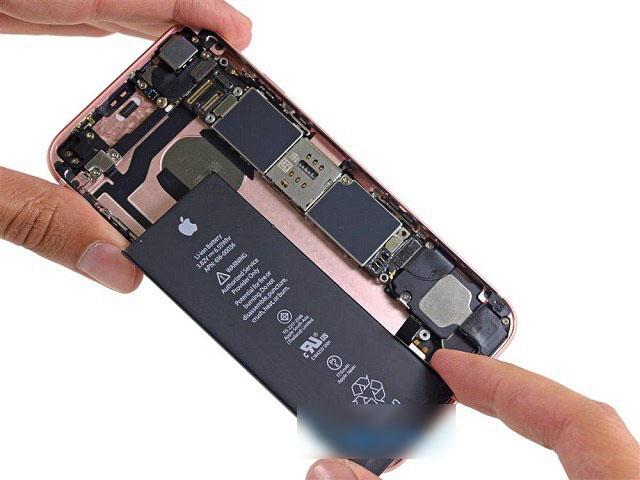

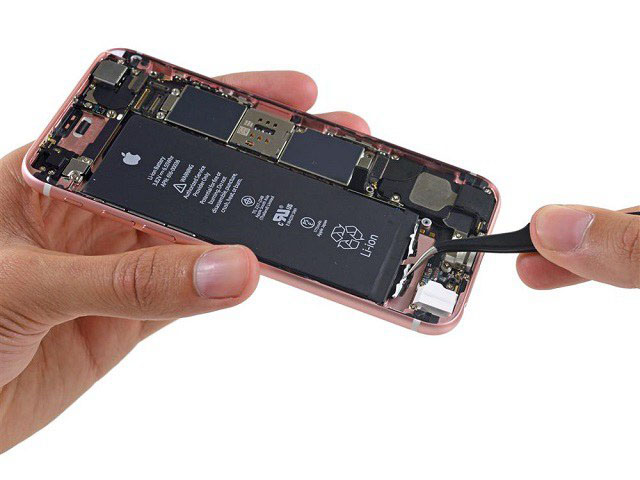

拆卸电池时，先将电池固定的胶水先刮开，然后就可以比较轻松的将电池撬开拆卸下，如图。

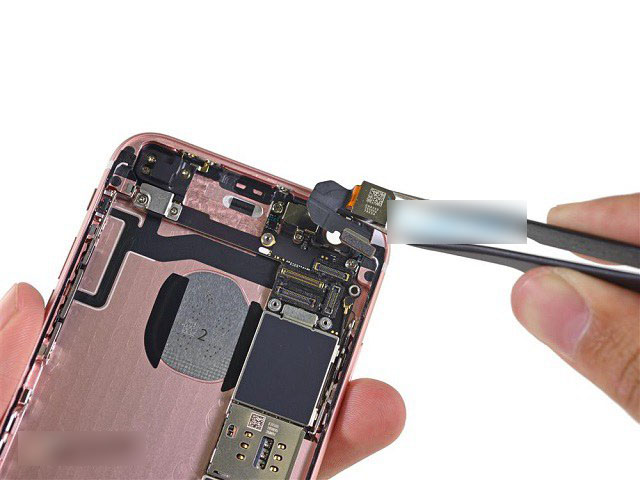

电池拆卸下来后，我们就可以再将前置置摄像头拆卸下来，如图所示。
iPhone 6s后置摄像头已经由iPhone 6的800万像素升级到1200万像素，具备更好的自拍体验。不过这颗摄像头上并没有标注具体的品牌型号，不过可以肯定的是，这颗高规格摄像头是索尼为苹果独家定制的。

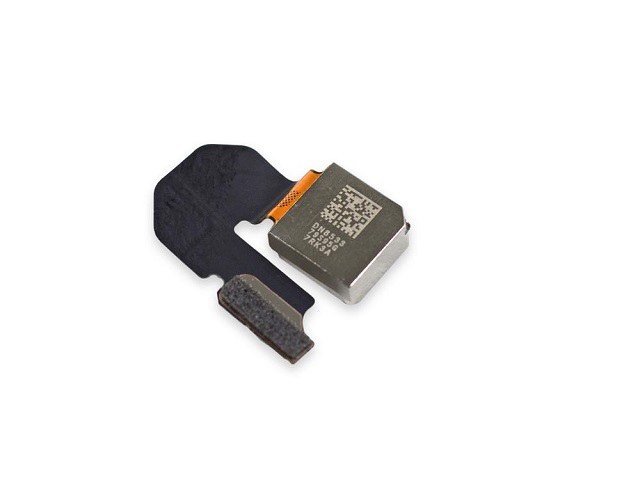

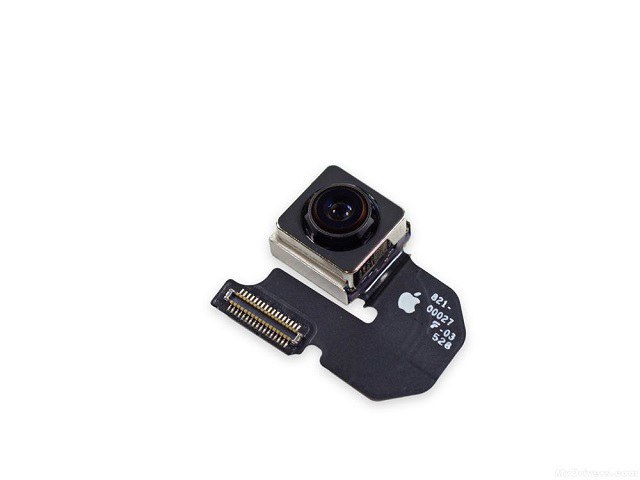

图为拆卸下来的后置摄像头特写

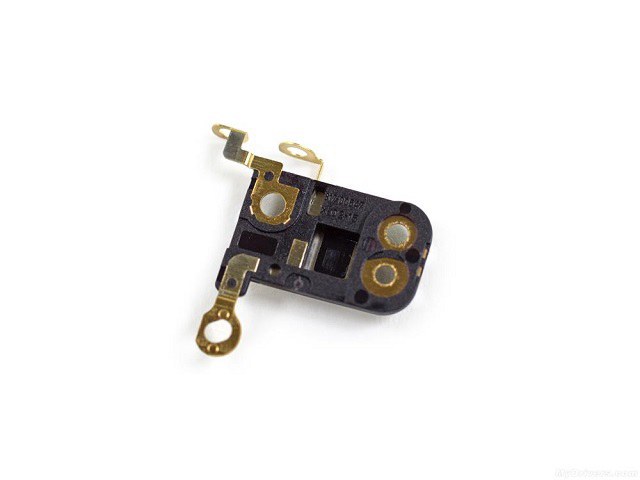

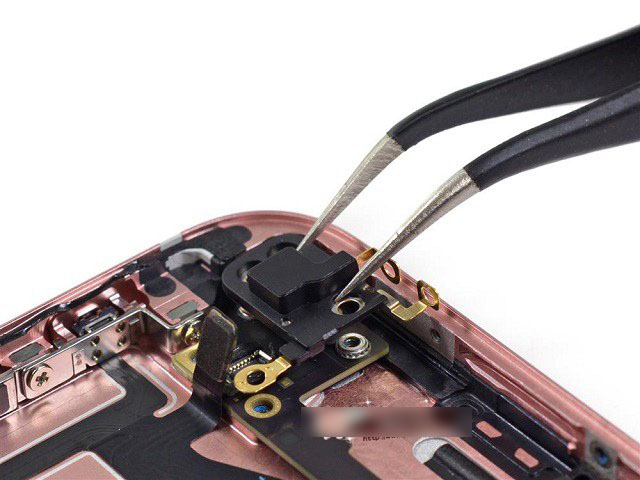

下图为一个不知道什么用途的小零件拆解图，小编估计这可能是天线信号的的一部分，如下图。

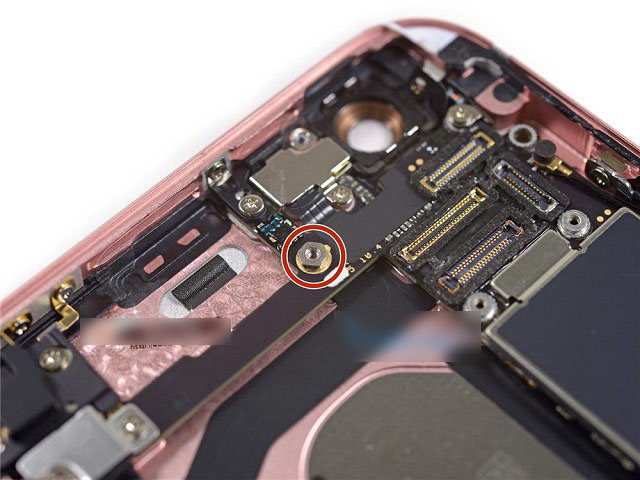

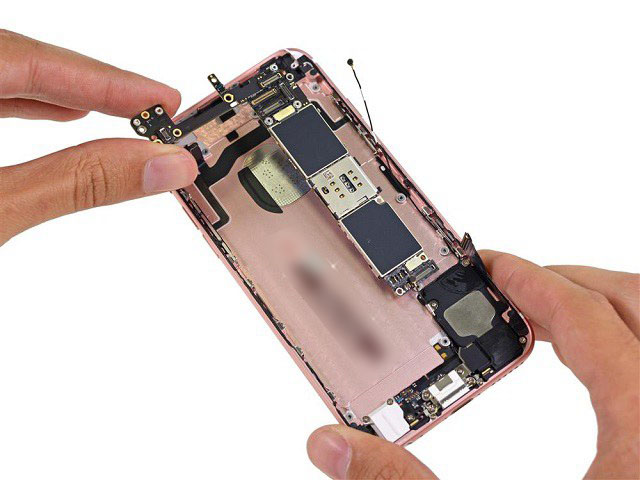

拆卸到这里，主板就可以比较轻松的取下了，如下图所示。
图为iPhone 6s主板拆解

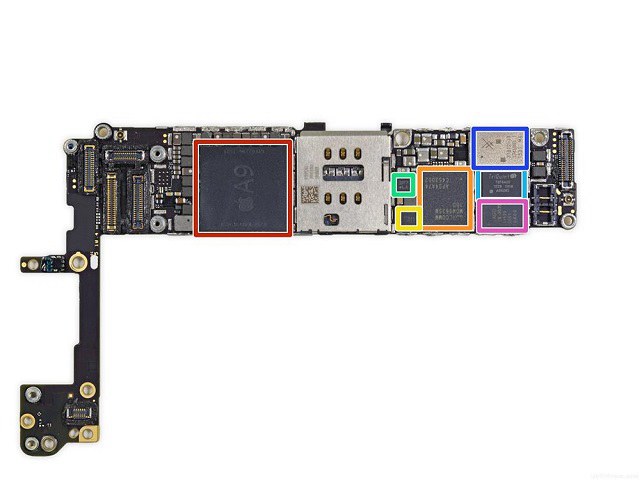

图为拆卸下来的iPhone 6s内部L形主板全貌特写，具体芯片标注如下。
红色：A9处理器（APL0898）+三星LPDDR4内存（K3RG1G10BM-BGCH），这颗CPU采用了高通基本和AVAGO、Skyworks、TriQuint的射频解决方案，是目前支持频段最多的全网通手机。
橙色：高通MDM9635M基带芯片，支持LTE Cat.6
黄色：InvenSense的MP67B6轴陀螺仪和加速度计（和iPhone 6上一样）
绿色：Bosch Sensortec 3P7 LA三轴加速计
蓝色：TriQuint TQF6405功率放大器
紫色：Skyworks SKY77812电源放大器模块
粉色：Avago ACPM-8030功率放大器模块

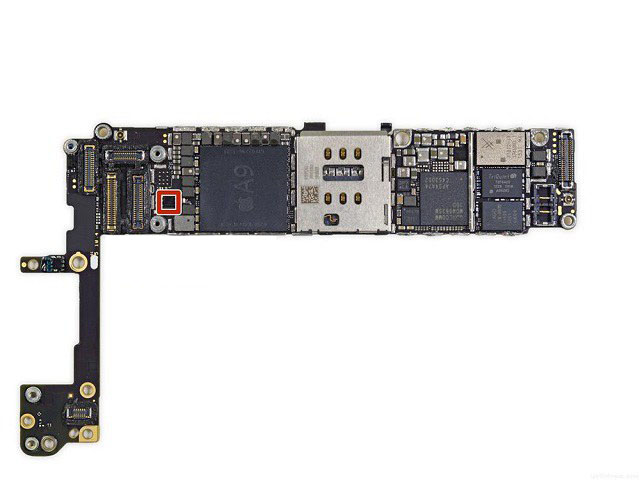

值得一提的是，主板正面有一颗编号为“57A6CVI”的芯片，如下图红色区域标注，目前还不知道该小芯片的用途。

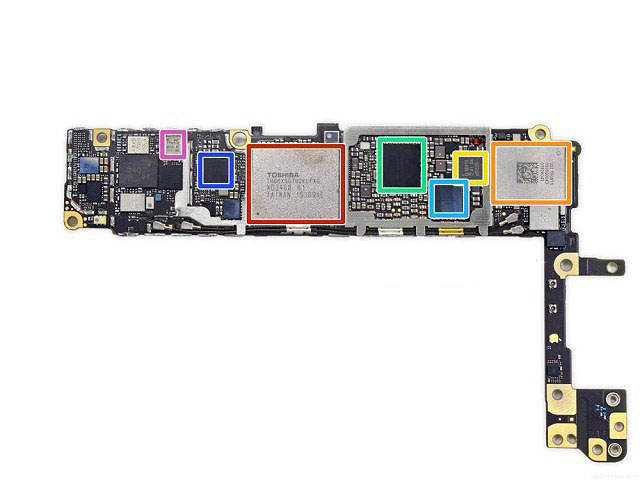

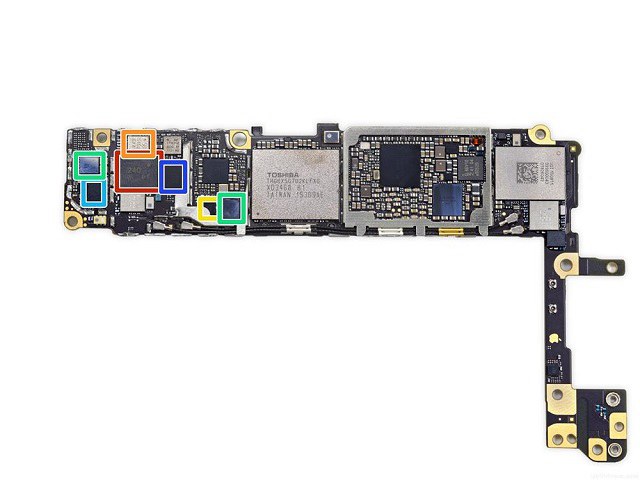

下图为iPhone 6s内部L形主板背面外观特色，具体芯片型号红色：东芝的THGBX5G7D2KLFXG NAND闪存，容量16GB，制程为19nm
橙色：Universal Scientific Industrial 339S00043的Wi-Fi芯片
黄色：NXP的NFC芯片，编号66V10，作为对比，iPhone 6上的编号为65V10
绿色：苹果的338S00120电源管理芯片
蓝色：苹果的338S00105音效芯片
紫色：高通的PMD9635电源管理芯片
粉色：Skyworks SKY77357功率放大器标注如下。
另外还有一些小芯片部件，具体标注如下图所示。
红色：Murata 240射频前端模块
橙色：RF5150天线开关
黄色：NXP的1610A3芯片
绿色：苹果的338S1285音频芯片
蓝色：德州仪器的65730AOP电源管理芯片
紫色：高通的WTR3925射频芯片
拆机到这里，基本接近尾声了，iPhone 6s也就基本只剩下一下小部件和驱壳了。下面简单介绍下，剩余的小部件拆解。

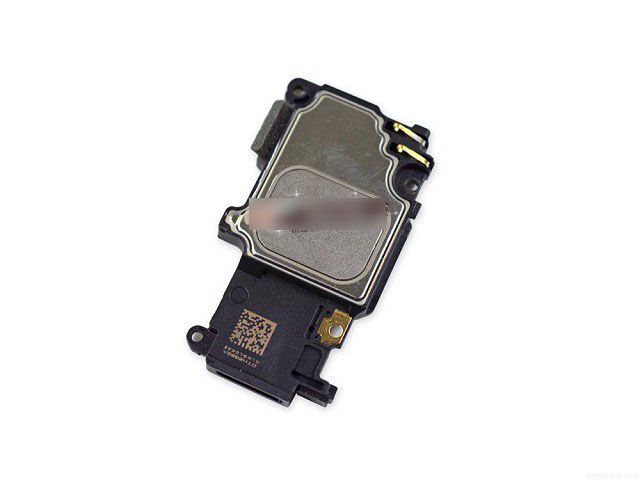

图为iPhone 6S的扬声器拆解，外观和iPhone 6的差不多，拆解非常简单，如图。

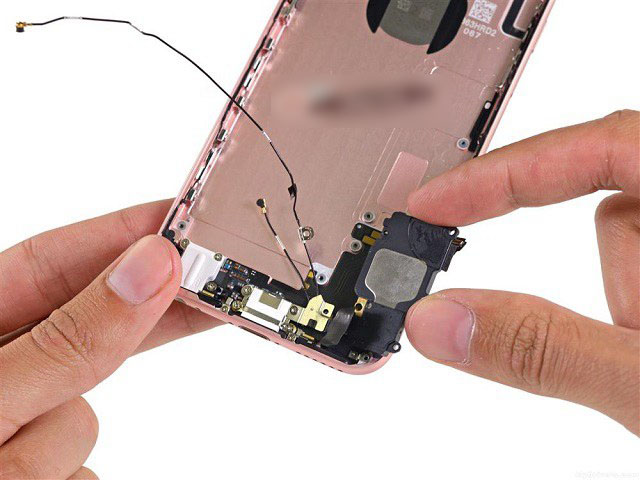

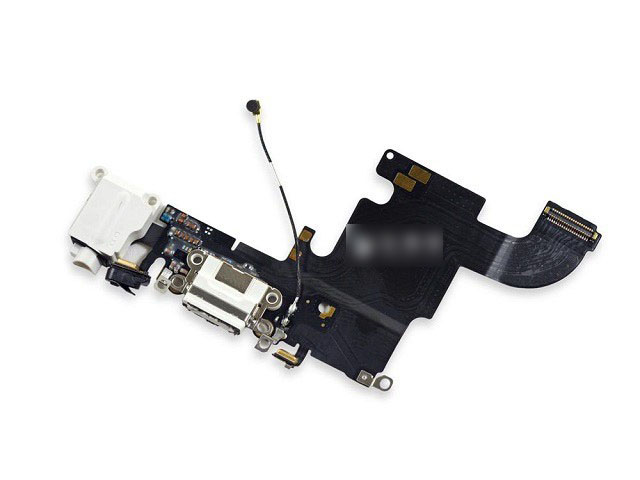

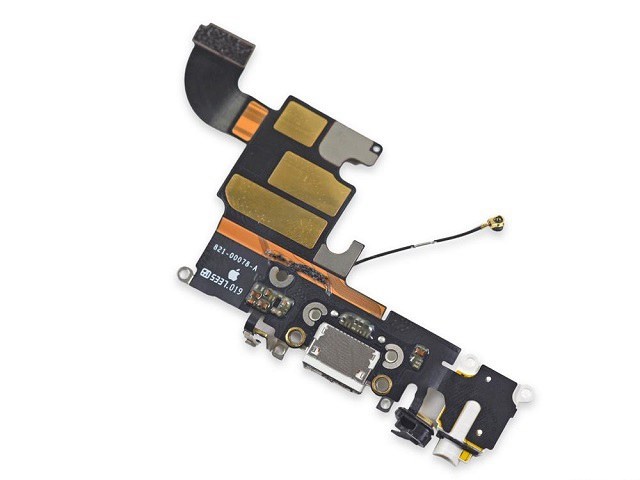

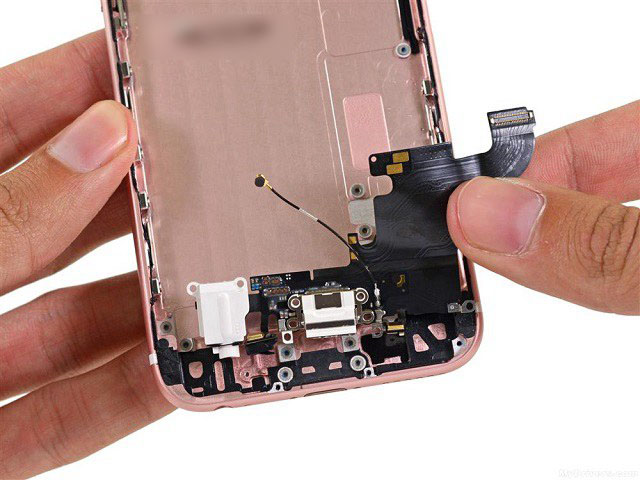

在iPhone 6s底部的这颗小模块电路板上，还集成了两个麦克风，Lighting接口，并且也是天线信号的重要溢出部分，一体模块化设计，拆卸简单。

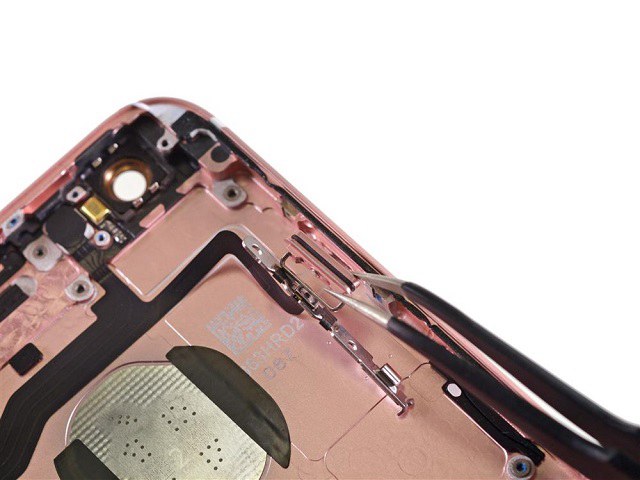

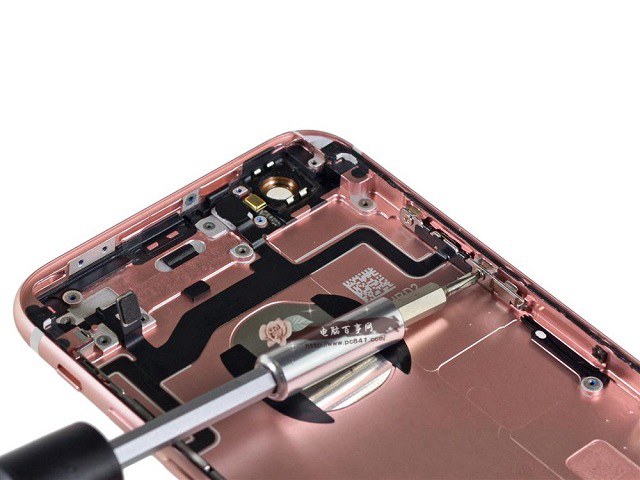

最后就是机身侧面上的按键拆解了，主要包括左右两侧的音量按键与电源按键拆解，按键上有橡胶，能起到最基本的密封防水作用，如下图。

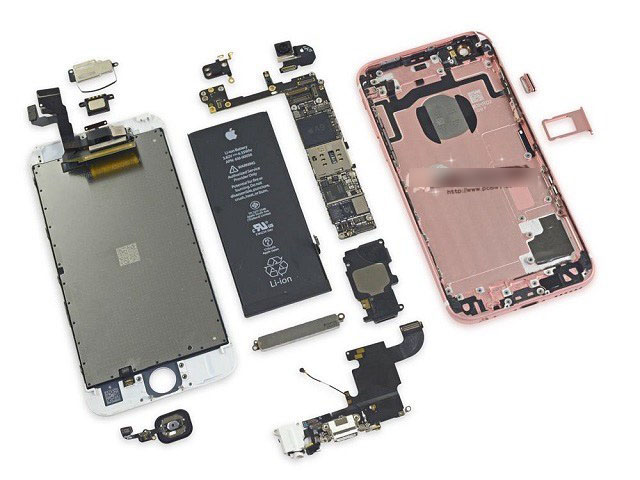

iPhone 6s拆机到这里就全部结束了，文章最后来看看iPhone 6s内部拆解全家福吧，如图。
iPhone 6s拆机全家福
拆机评测总结：
通过本次拆机，我们可以更为深入的了解iPhone 6s内部结构，包括iPhone 6s为何尺寸不变，机身变厚，但电池容量反而下降了。另外还可以看到6s内部新增了3D Touch触控芯片，新的Taptic Engine震动模块等等。从本次拆机来看，iPhone 6s内部做工布局延续了一贯的高工艺特色，品质方面有着出色表现。
从拆机来看，iPhone 6s拆机难度依旧比较大，拆机需要从屏幕入手，依然使用Pentalobe螺丝，拆机需要用专用工具。此外，由于电池上的固定胶水很多，因此拆卸电池需要专用的螺丝刀，相对来说比较麻烦。当然，由于iPhone 6s内部结构相比iPhone 6并不多，对于一些专业人士来说，6的拆机经验，在6s身上同样可以用的上，因此拆解难度对于有经验的人来说，并不大。
