想要走进苹果手表Apple Watch的世界，我们需要先了解它，其中一个途径就是Apple Watch拆解图赏，通过对这款新产品完全拆解，我们才能看清楚其复杂的内部构造。这里我们来欣赏一组由著名拆解团队iFixit提供的Apple Watch拆解图鉴，一起走进苹果手表的世界。
Apple Watch提供标准款(Apple Watch)、运动款(Apple Watch Sport)和高端定制款(Apple Watch Edition)三种系列，三种系列的表壳材质分别为不锈钢、铝合金和18K金，同时可以与多种表带任意搭配组合。
在完全拆解之前，我们先来了解一下Apple Watch配置参数：
- 带有压力敏感、AMOLED Retina触摸屏
- 38mm版本屏幕像素272x340(290ppi)
- 42mm版本屏幕像素312x390(302ppi)
- 苹果S1 SiP芯片
- 8GB存储空间
- NFC + Wi-Fi 802.11b/g/n + 蓝牙4.0
- 加速器+陀螺仪+心率监测器+麦克风+扬声器
- Watch OS系统
Apple Watch拆解图赏(一)
步骤1：

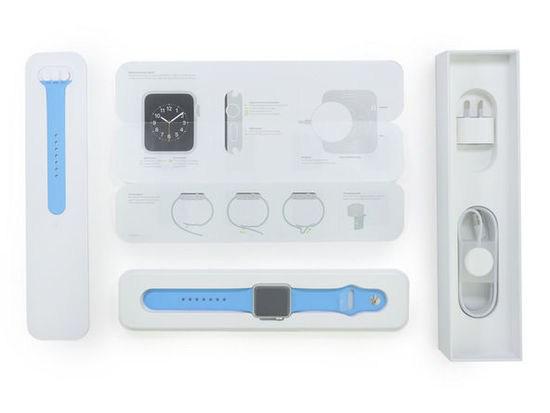

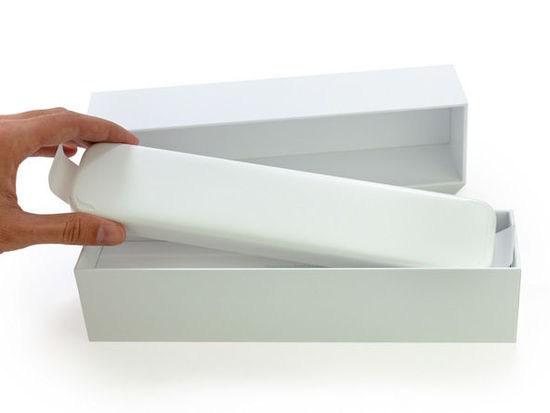

接下来我们就开始拆解苹果手表了，当然第一步就是开箱！
这是一块Apple Watch Sport手表，带有运动表带，充电器和电源适配器。
步骤2：
它看起来很美！

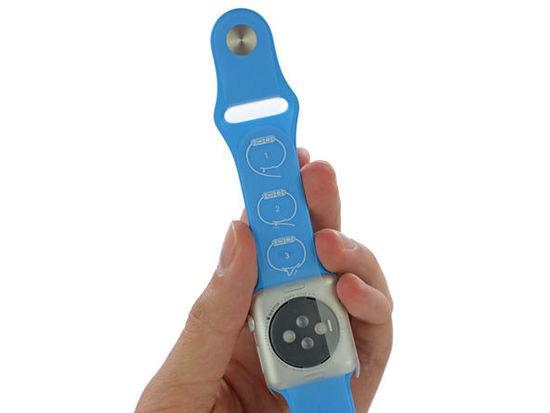

不知道如何佩戴这条迷人的运动表带？不用担心，苹果已经在表带背面印上了操作指南，教用户如何扣紧表带。

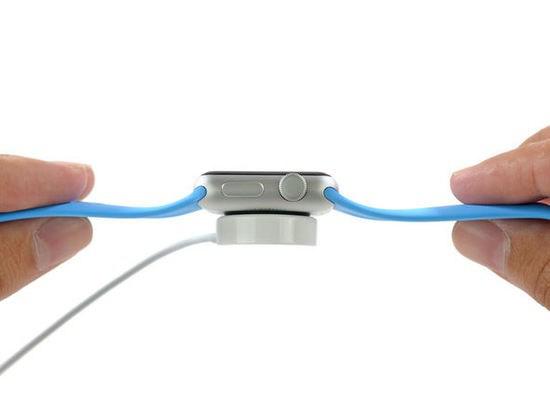

Apple Watch配置了MagSafe感应电荷技术，可以通过磁力贴在充电器上，从而实现了无线充电。苹果称这是“……一个完全的封闭系统，无需外部接触”。
步骤3：

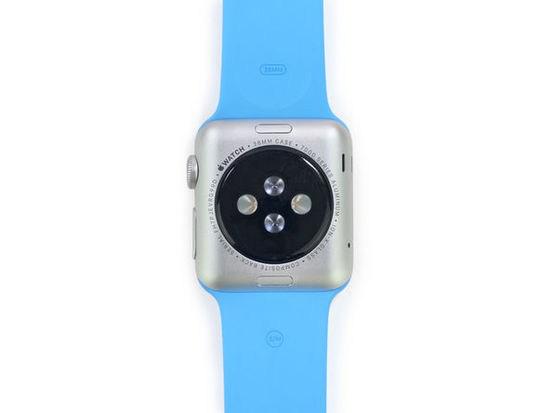

我们把目光转移到手表的背面，可以看到在复合面料上的是硬涂层光学高分子镜面，保护着下面的LED灯和二极管。
这些经过精心设计的心率传感器通过红外线和可见光传感器来测量用户的心率。
和Apple Watch Sport不同的是，Apple Watch标准版和Apple Watch Edition采用的是氧化锆陶瓷涂层和蓝宝石镜面。
与Digital Crown(数字表冠)对称的位置上，能看到扬声器和麦克风端口。
Apple Watch拆解图赏(二)
步骤4：

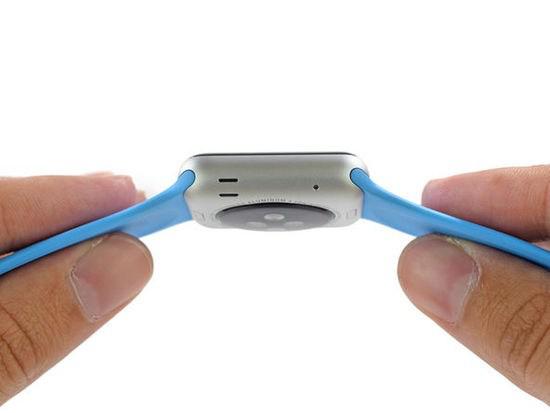

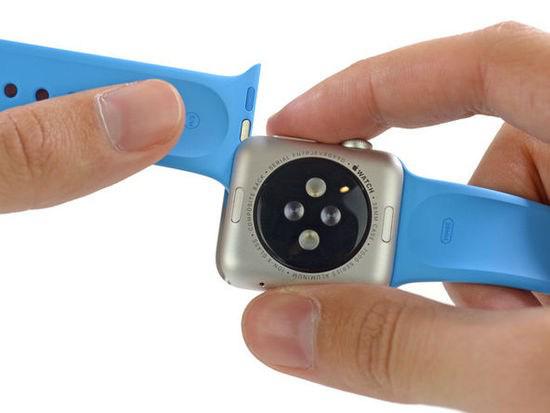

在把它放上拆解台之前，我们需要先移除表带。

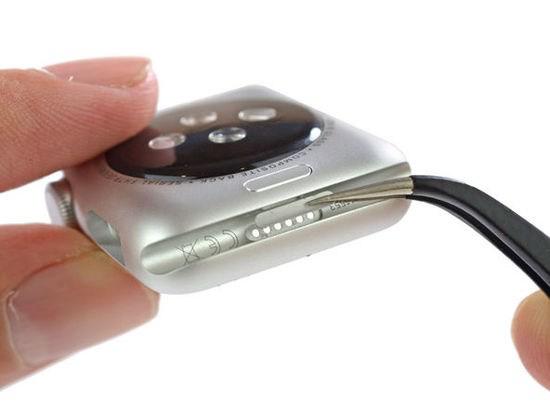

按下机身背面的这个按钮，表带上的弹簧金属片就会弹出，这样就可以轻松取下表带。
如果你想要置换表带，操作很简单。但是苹果更加希望用户只使用同一系列的表带，请大家不要把Link Bracelets表带跟Watch Sport搭配。
运动表带是全塑料的，更准确地说，是合成橡胶，没有金属表带针。

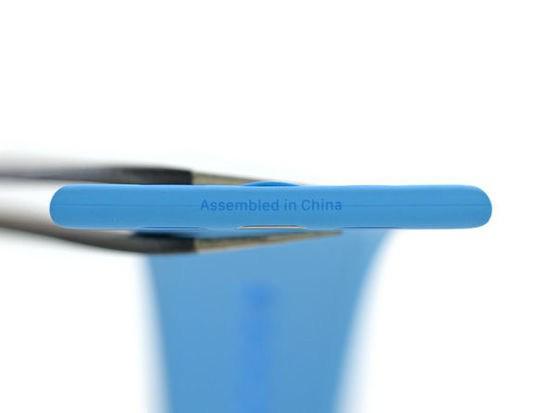

还是熟悉的“Assembled in China”，在中国组装！
步骤5：
取下表带之后，在表带的带槽里，我们发现了一些信息，以及一个被密封起来的接口，它似乎是之前所说的诊断接口。

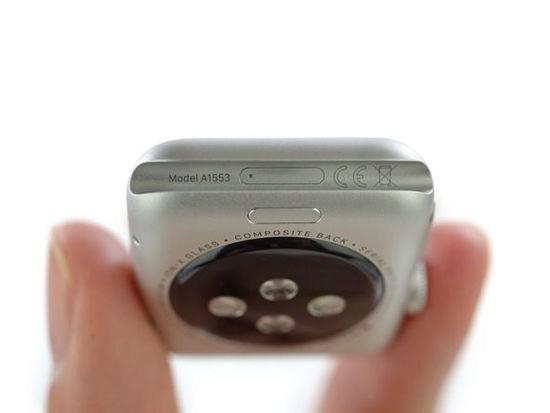

细看Apple Watch的侧面，我们发现了一行数字：A1553，这是设备型号。
苹果手表有两种不同的型号：38mm版本的为A1553，42mm版本的为A1554。
步骤6：

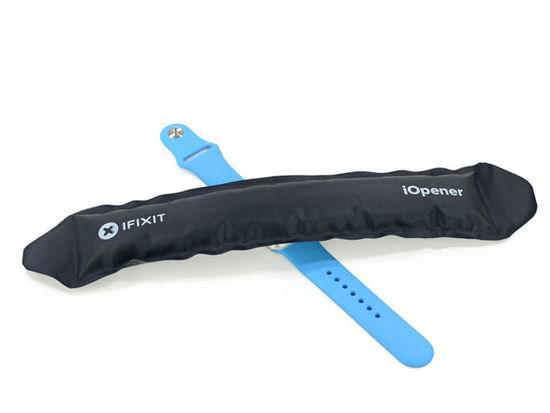

虽然没有外部螺丝，我们还是顺利地装上了表带，并找到一个iOpener工具帮助我们走进这块苹果手表的内部世界。

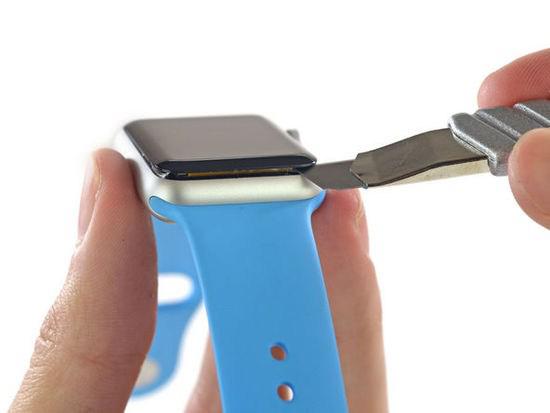

我们没有采用传统的开启工具，而是使用了Tech Knife工具，将屏幕打开。
Apple Watch拆解图赏(三)
步骤7：

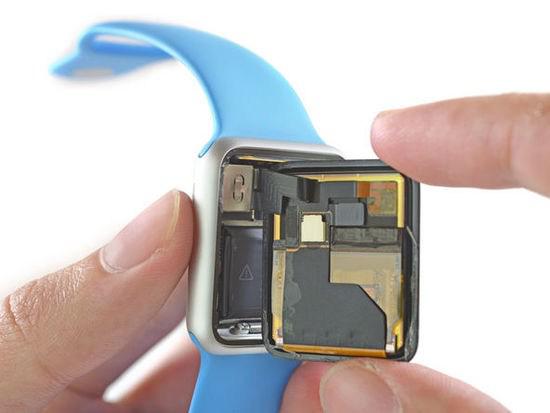

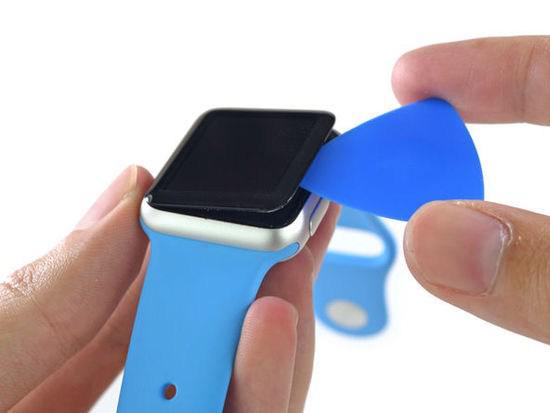

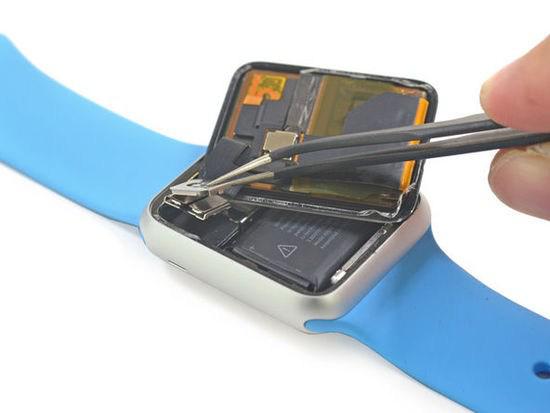

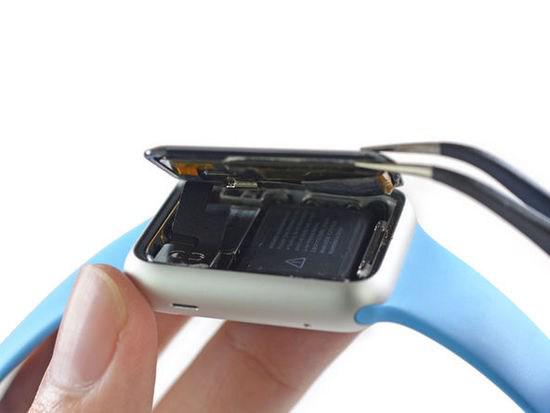

我们小心翼翼地撬开了屏幕，看到了屏幕和一堆数据转换线。
要拆开屏幕可不容易，因为屏幕的缆线都嵌在一个弹性支架里(就像iPhone 5s的Touch ID缆线覆盖方式一样)。
步骤8：

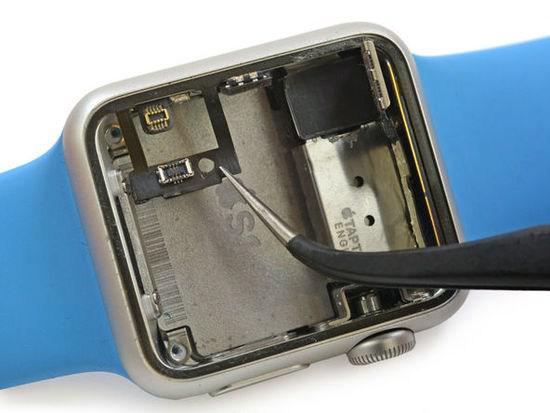

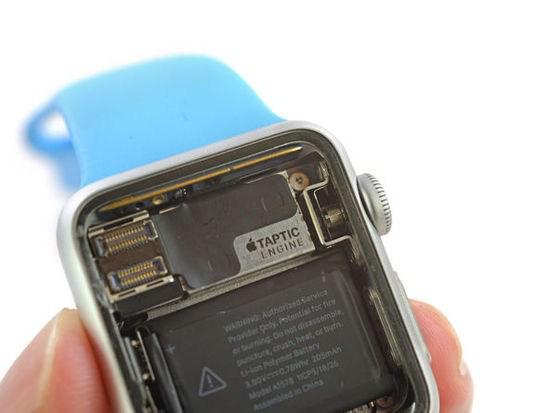

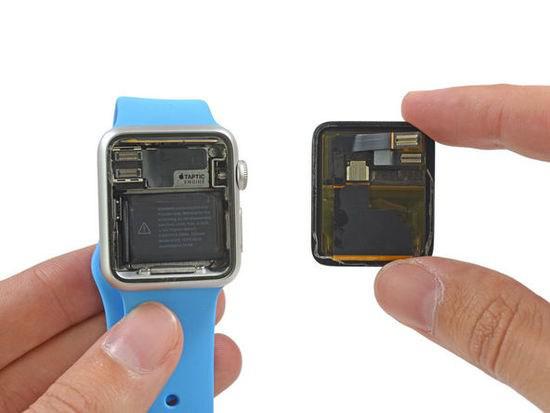

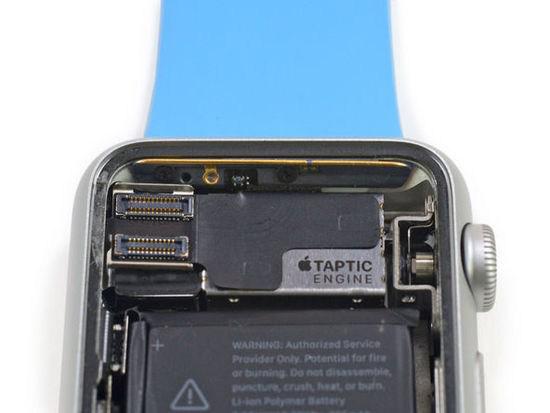

拆掉屏幕之后，我们很快发现了Apple Watch被提及最多的两个特征：Taptic Engine和Digital Crown(数字表冠)。
似乎低端一点的Watch Sport也含有一点点黄金成分，我们猜这可能是一种天线，苹果果然对黄金情有独钟。
步骤9：

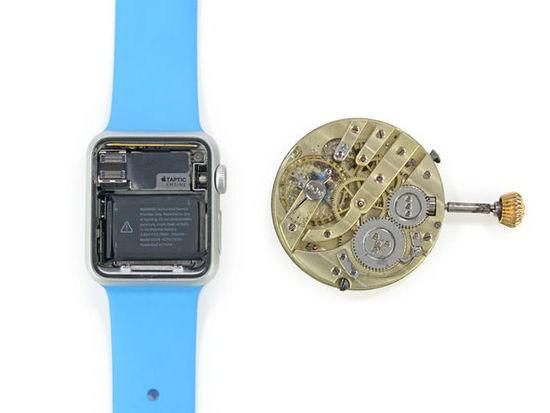

先来看看第一张图片，Apple Watch和传统机械表的内部构造对比。
右边的那块机械怀表大约生产于1890年(有125岁了，不过它看起来不超过39岁)。左边的那块，是2015年生产的智能手表。

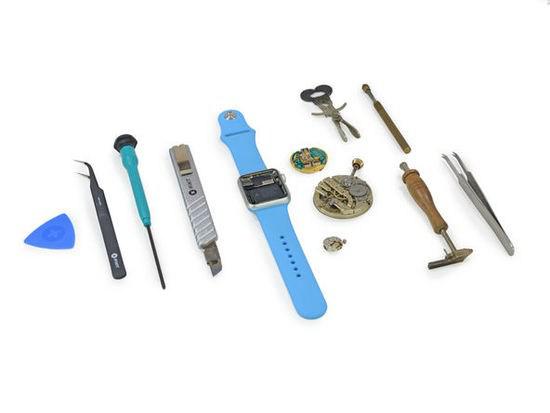

再来看看第二张图，很明显，修表工具随着时代的发展也发生了很大的变化。
左边：开启片、钳子、螺丝刀、科技设备专用刀。
右边：有米老鼠耳朵其实就是托盘叉工具。紧邻着它右边的是虎钳。在虎钳下面，是一个珠宝工具。在它右边，是镊子，镊子是从古到今都保持不变的工具。
Apple Watch拆解图赏(四)
步骤10：

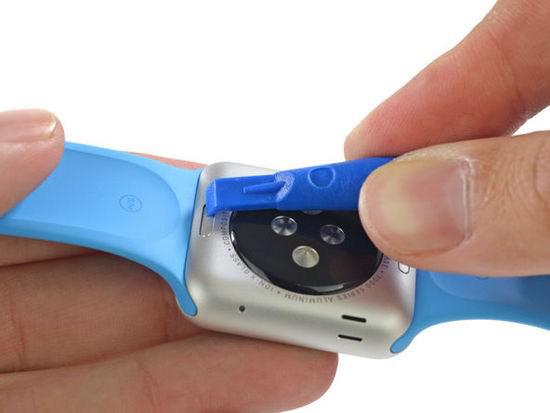

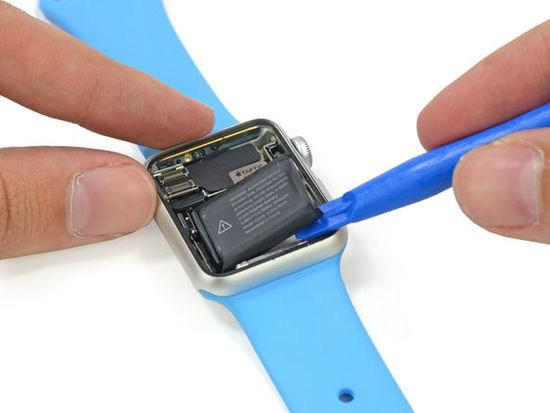

用塑料开启工具快速一撬，电池用的粘合剂很少，所以轻易就能取出来了。

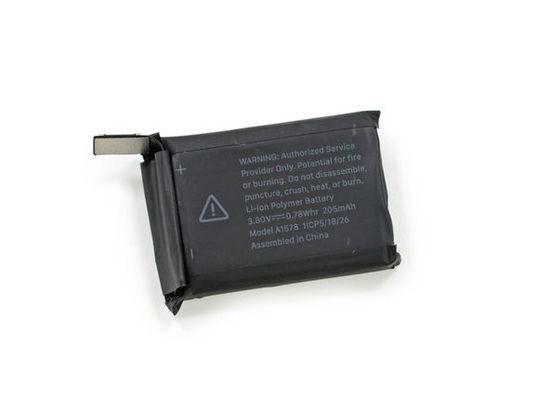

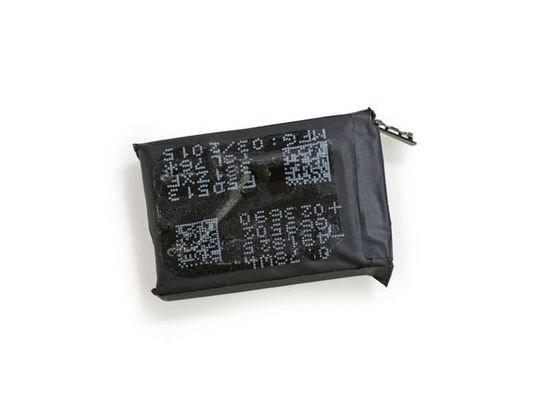

3.8V、0.78Wh锂电池。苹果表示205mAh的电池可以使用18小时(6.5小时音乐播放、3小时通话和72小时省电模式)。
苹果称，“这些电池性能参数是根据38mm规格的Apple Watch测定的，42mm规格的Apple Watch普遍上电池寿命会更长。”
比起Moto 360和三星Gear Live的300mAh电池，苹果的这块205mAh电池实在有点小。希望苹果的Watch OS系统能使这块电池经受住时间的考验。
步骤11：

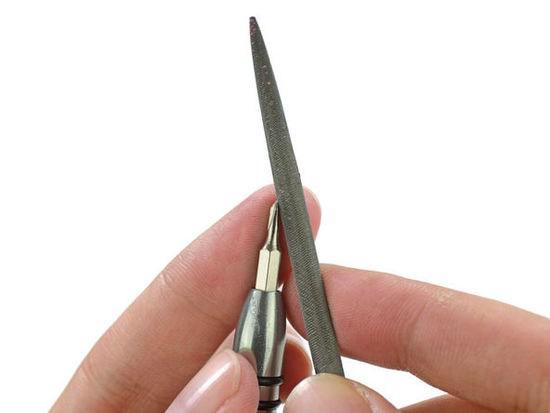

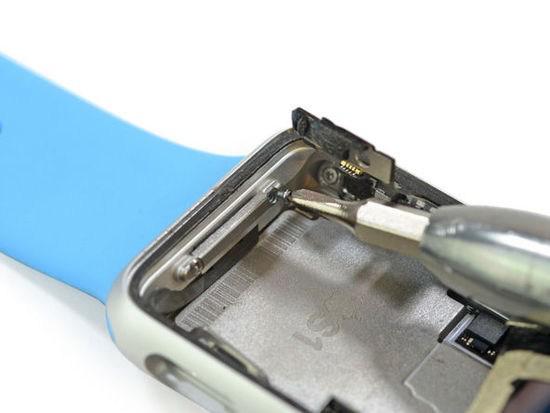

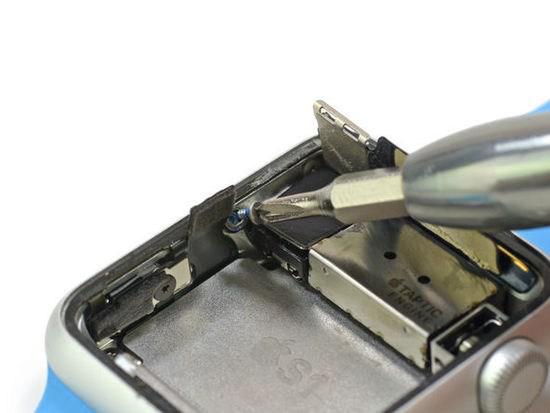

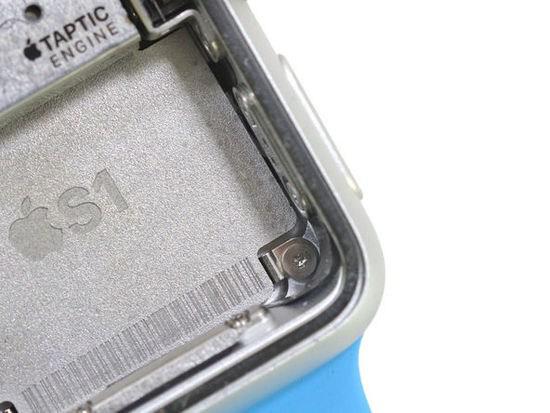

在我们想卸掉它的S1组件时，看到这种非常迷你的三翼螺丝钉。苹果可能在制造这块手表的时候根本没有想过可修复性的问题。
我们居然找不到合适工具，连最小的螺丝刀都太大了。需要把它稍稍改装一下。无论如何，最终还是成功拧开了。
步骤12：
由于Apple Watch内部空间有限，我们发现麦克风的带状电缆被巧妙地放置在表壳的外层和内层之间。
Apple Watch拆解图赏(五)
步骤13：

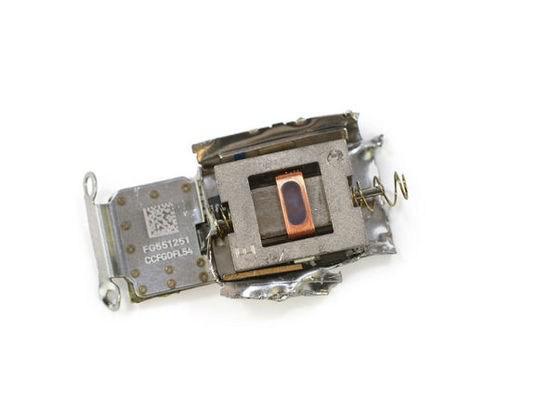

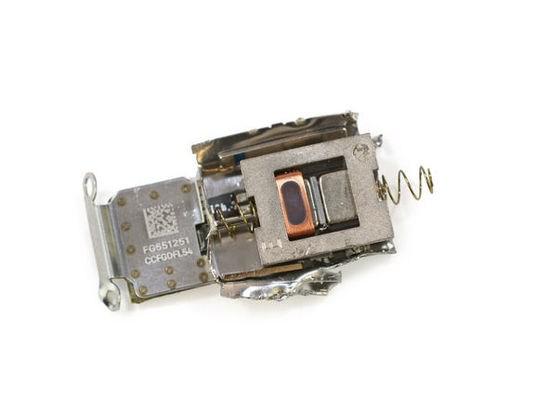

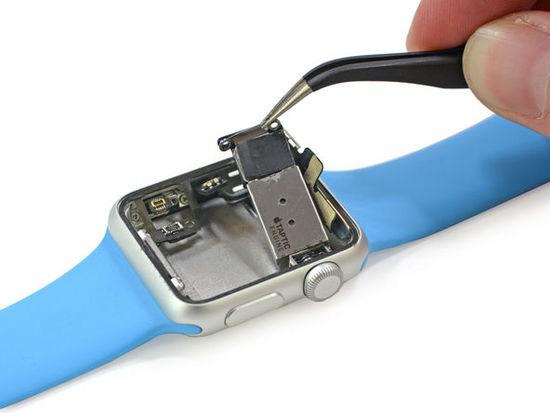

现在轮到Taptic Engine了，我们要把它拆掉，它连接在扬声器的后方。
Taptic Engine采用了具有苹果特色的直线驱动器，创建直线运动(跟发电机的圆周运动相对)从而给用户提供触觉反馈。
可以理解为什么把Taptic Engine放在扬声器后面。当某些精心制作的扬声器驱动发出微妙的音频信号时，Taptic Engine会根据音频信号做出相应的运动。
步骤14：

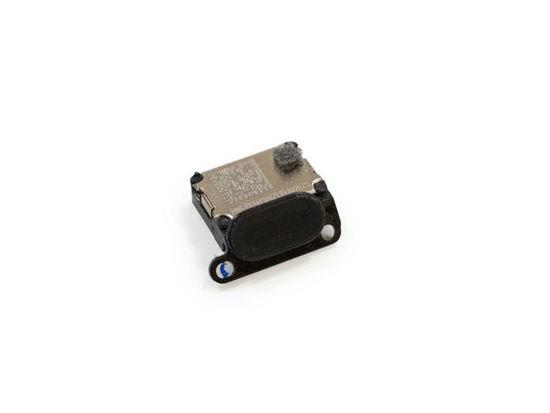

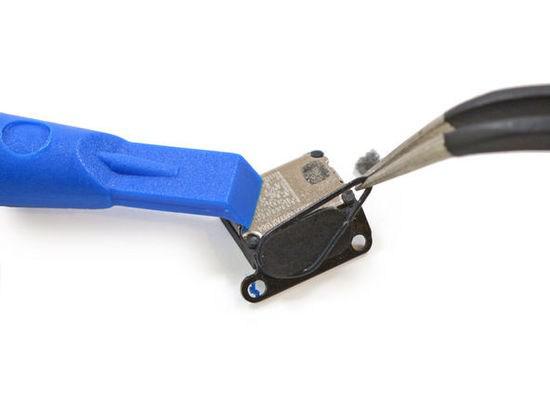

扬声器配备了一个O型的防水环，与其它部件一样，它非常迷你。
苹果表示Watch的防水等级是IPX7，这些垫圈非常有效，但是快速的温度变化会导致金属收缩或膨胀，从而损害设备的密封性。
说明书上表示，IPX7防水等级意味着苹果手表能够在1米深的水里工作30分钟。当然，苹果并不建议大家真的把它放水里测试它的防水极限，宣称“在运动、下雨和洗手的情况下使用Apple Watch，但是不建议大家把Apple Watch泡在水里”。
步骤15：

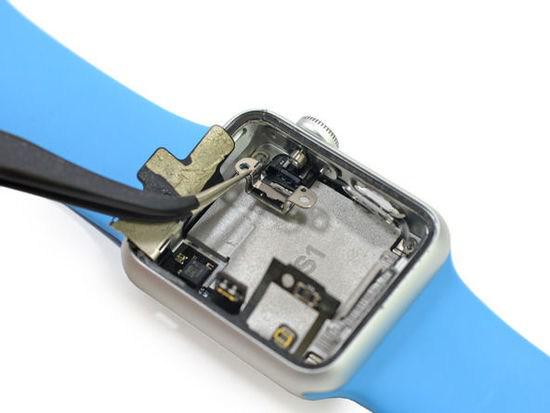

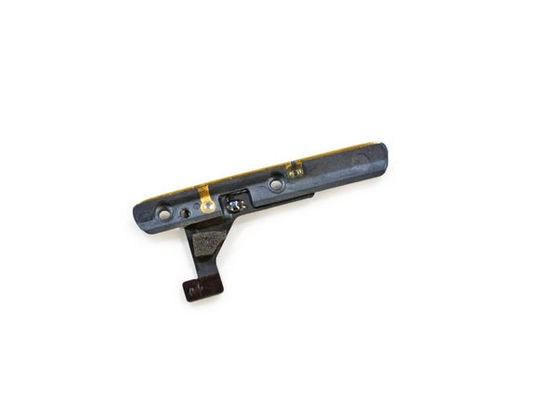

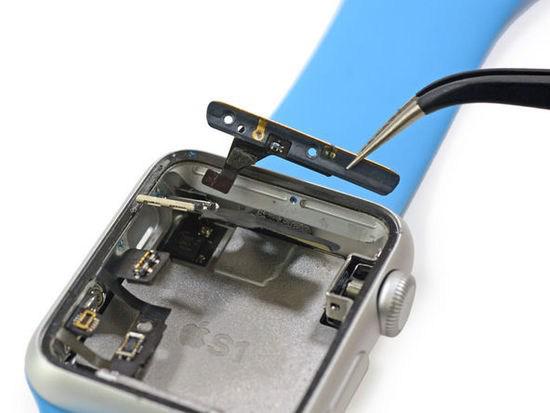

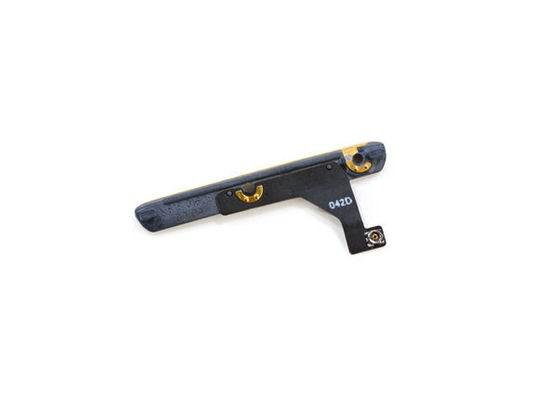

我们小心翼翼地取出天线组件，它被嵌在表壳的凹槽里。
我们肯定这个东西应该是用于掌控Apple Watch的Wi-Fi和蓝牙功能，苹果最新专利显示，天线部分可能会被植入表壳中。
Apple Watch拆解图赏(六)
步骤16：
这是神马？给小蚂蚁设计的电话？它简直是个微型iPhone，我们看到了一个配有机械按钮的按钮电缆。
甚至这个小按钮还带有纽扣帽和垫圈。
步骤17：

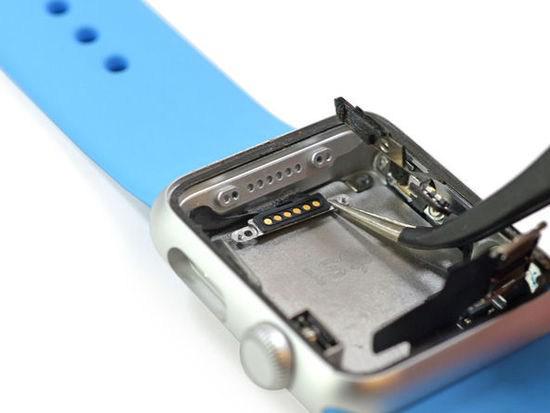

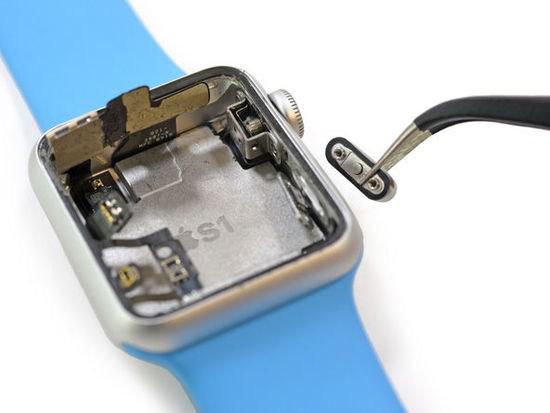

我们很快地拆下了两个小三翼螺丝钉，它们把一块小面板固定在表壳上。
在小面板后面，我们发现了和隐藏的诊断端口连接的接头。
没有想要把它们连接起来，我们很快又拆除了这个小小的接头。
还是不能拆掉诊断端口的“大门”，我们最终从表壳里面的小洞洞把它拆开了。
相比拆开整个手表，肯定会有更加容易打开这个“大门”的方法——不过我们无从获知苹果的这个秘密。
步骤18：

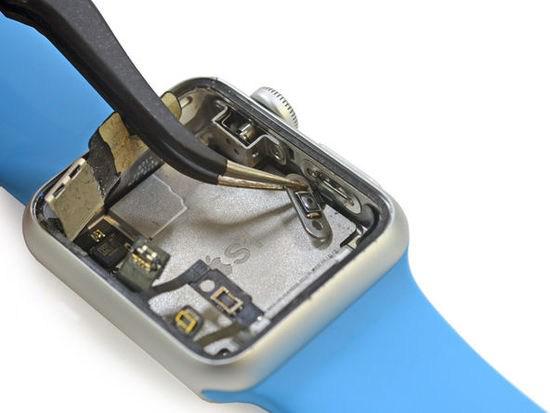

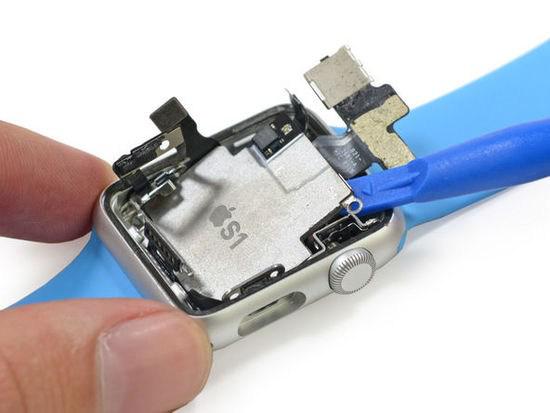

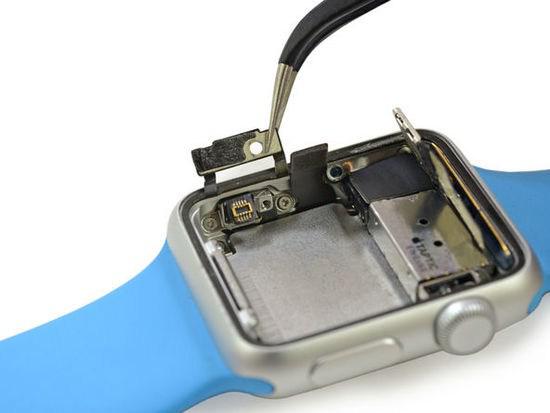

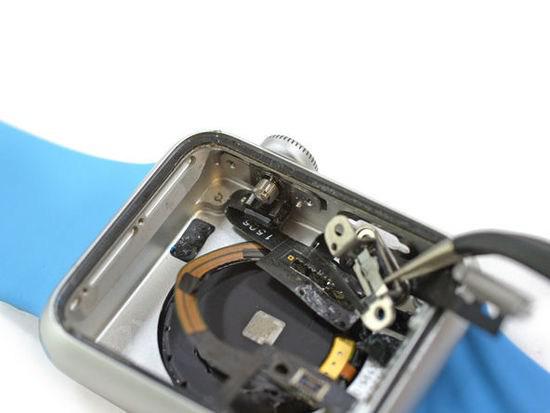

我们要拆掉数字表冠的支架，这是挡在我们和S1组件之间的最后一道障碍。
这个“庞然大物”要登场了！
我们在把S1组件拆除时，能感受它的无穷威力。

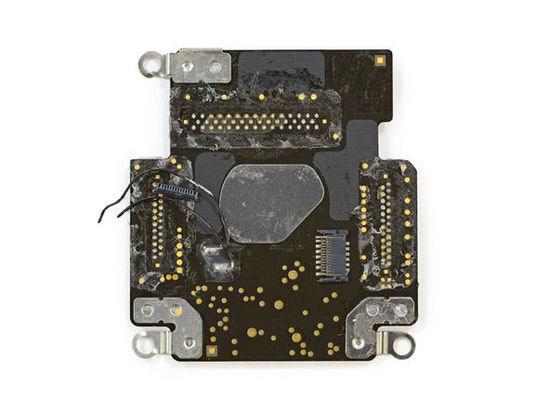

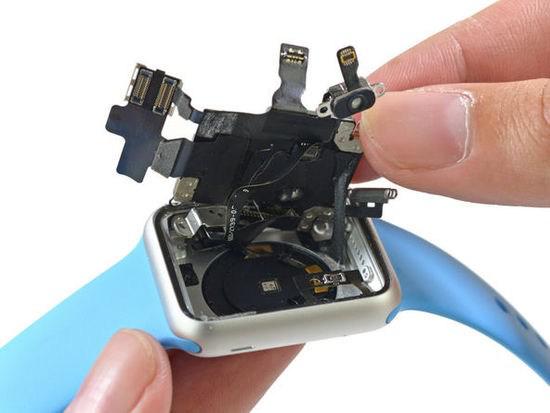

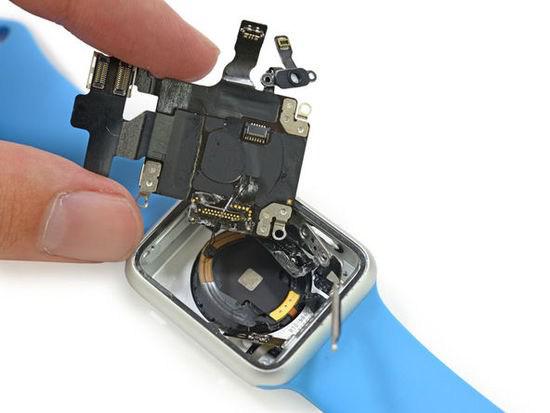

S1组件的背面没有前面好看——纵横交错的带状电缆乱作一团。
Apple Watch拆解图赏(七)
步骤19：

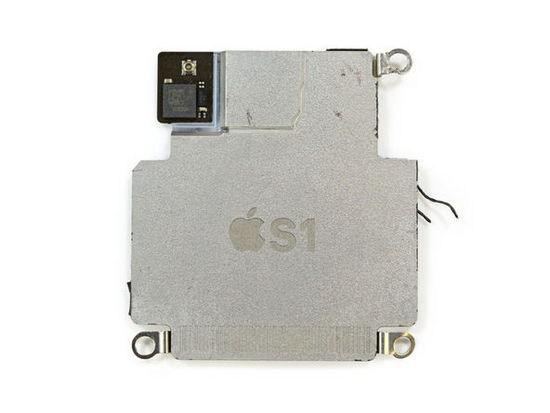

取出这团缆线是一个极具破坏性的过程，不过扯掉一些焊接接头后，我们终于目睹了S1的真容。
尽管有传言说这是个可升级的产品，但就把S1拆下来的难度而言，我们非常怀疑更换内部组件(最简单的升级)到底是否可行。
很可惜，我们的视线被挡住了——带有S1纹样的银色帽盖根本不是个帽盖。它是一块结实的树脂，把宝藏深深地藏在了里面。
步骤20：

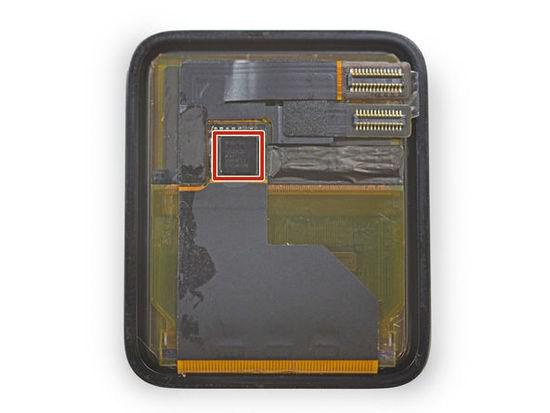

我们拆掉S1之后，又回到显示面板上，发现了一块孤零零的芯片：这是Analog Devices生产的 AD7166 ARM Cortex M3-based 触屏控制器。
此前分析师表示，LG是Apple Watch的Retina显示屏供应商，我们猜测Apple Watch支持LG的塑料AMOLED显示屏。

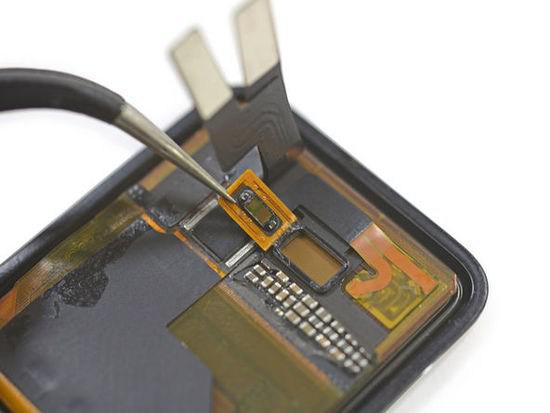

我们非常小心地用镊子拔掉了一个像是环境光线传感器的小部件。
我们猜测这是苹果最新的太阳能电池环境传感器。这样一来，传感器就可以隐藏在显示面板后面，而不是像平板那样采用表面安装设计。
步骤21：
数字表冠似乎有一个编码系统(如Nest Thermostat)来解读刻度盘旋转所代表的信息。
旋转编码器的工作原理：把指针旋转的角度位置翻译成电脑可识别的模拟编码或数字编码。

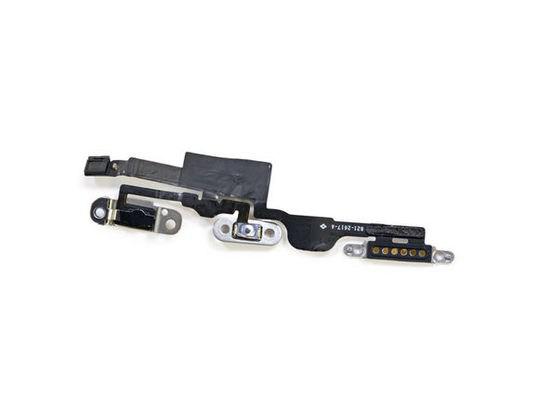

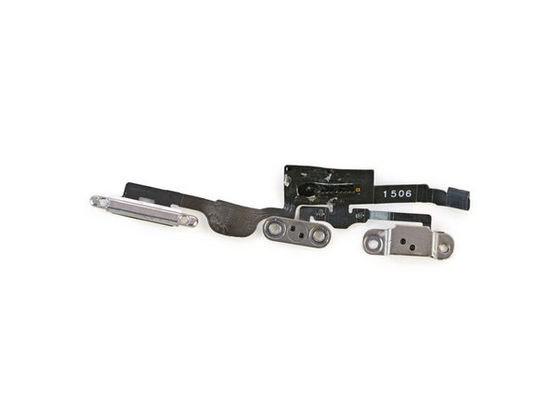

编码器、按钮和诊断端口接点分别在按钮缆线的一个分叉上。
所有这些复杂的周边组件，都让我们怀疑到底苹果有没有考虑给Apple Watch提供升级计划。要把Apple Watch的内部组件拆除非常困难、耗时，不过我们希望苹果会提供邮购选择。
Apple Watch拆解图赏(八)
步骤22：

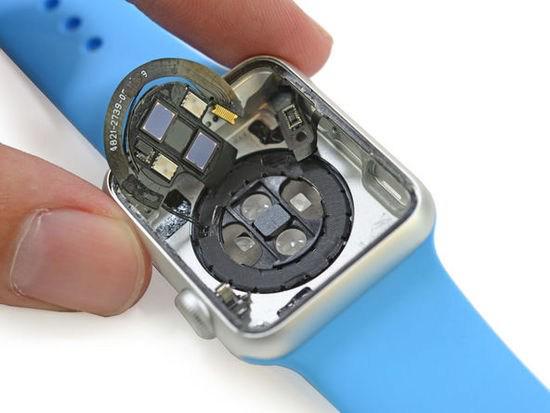

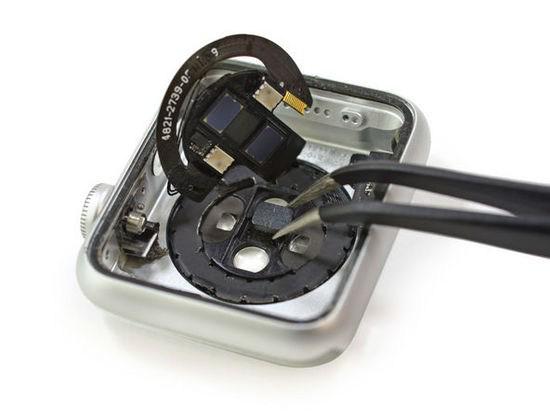

把表壳底部打开，我们看到了激动人心的传感器和镜头。
苹果的心率监测器实际上是一个体积描记器——看起来很像脉搏血氧计，但是苹果并没有表示它可以测量血氧水平(我们猜测这涉及到美国食物药品管理局(FDA)的相关条例)。
我们还发现了一块磁铁，用于把手表固定在感应充电器上。
我们在复合材料涂层上看到了一团线卷，我们猜测这是用于感应充电的。
步骤23：

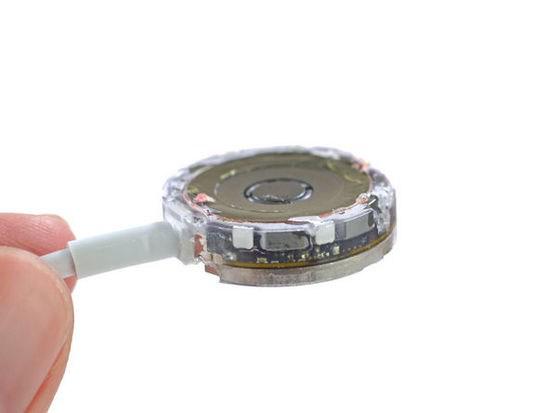

我们还没完呢！接下来是苹果的感应充电器，它被称作Magnetic Charging Cable，厚6.7mm，直径28mm。

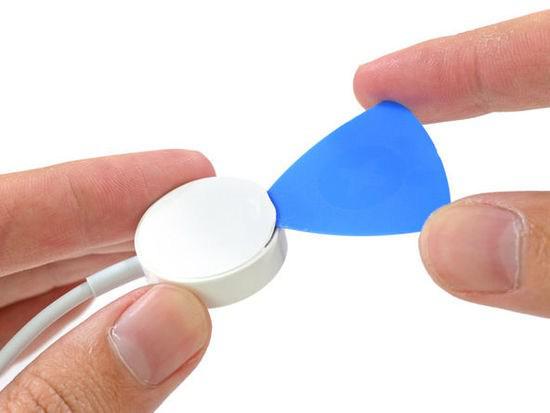

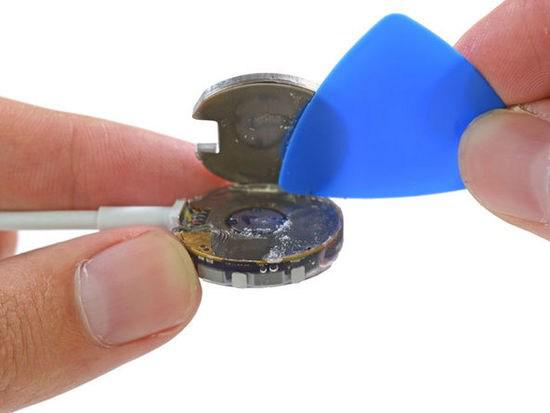

经过前面的热身，我们终于从表壳后面取出了这个充电器。
充电器边缘填充满了胶水！
步骤24：

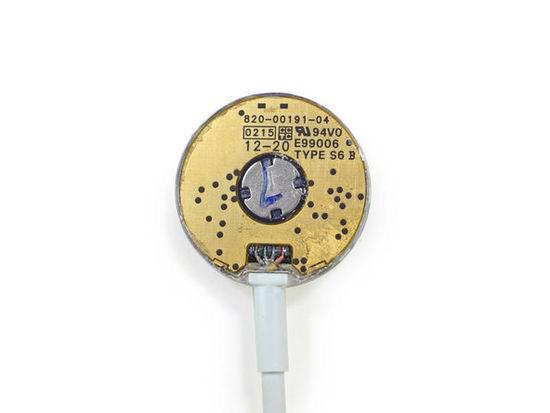

我们把外壳取下来，得到了一块(磁铁夹心)“胶水蛋糕”。
把这块“重物”取下后，我们看到了一些含义不明的标记。
有人推测苹果自行研发了自家的感应充电方法。苹果最新的一些包括集成NFC、感应充电的专利支撑了这些猜想。
步骤25：

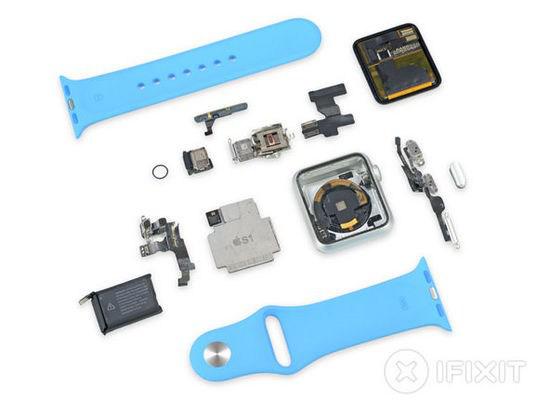

Apple Watch可维修性得分：5分(10分表示最容易维修)
- 虽然不是行业标准，但是这款手表的表带更换非常容易。
- 拆除屏幕非常困难，不过还是可以拆除的，它是要首先拆掉的组件。
- 进入到手表内部后，电池很容易拆掉，只有一点点胶水粘住。
- 那些小到不可置信的三翼螺丝钉是维修的一大障碍。
- 拆除其它部件基本上是不可能的，因为所有部件的缆线都焊接在S1组件的背部。
- S1完全被包封起来，板级维修可能性很低。
以上就是完整的Apple Watch拆解图赏，想要了解这块苹果手表的更多信息，就来看看吧！
