3月中旬，苹果悄然发布了新款iPad Air、iPad mini，但都没有使用序列标注型号，可以分别理解为iPad Air 3、iPad mini 5。那么iPad Air 3内部做工怎么样？下面小编带来iPad Air 3拆解全过程评测，希望对大家有所帮助。
iPad Air 3拆解全过程评测：
其中，iPad Air 3升级为10.5英寸屏幕，分辨率2224×1668，支持Apple Pencil手写笔、智能键盘套，Lightning接口、3.5mm耳机孔、Touch ID指纹识别如数保留，内部升级A12处理器，摄像头后置800万像素、前置700万像素，电池30.2Whr。
价格方面，国行64GB Wi-Fi 3999元、4G 4999元，256GB Wi-Fi 5199元、4G 6199元。
现在，iFixit已经拿到了这款新iPad Air，并进行了全程拆解，一起来看。

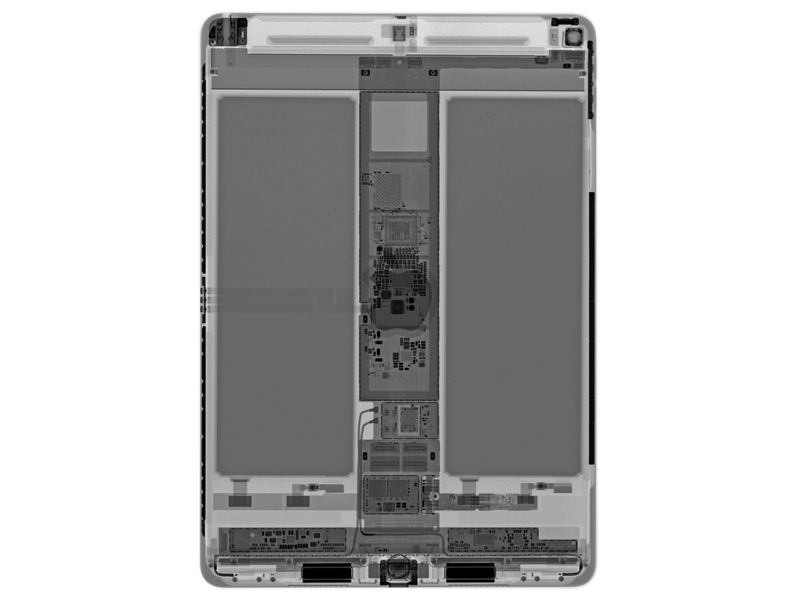

先来看一张X光图，左右两侧两块电池和中间主板的结构非常清晰。
iPad的拆解一向都不容易，先对四边进行充分加热。

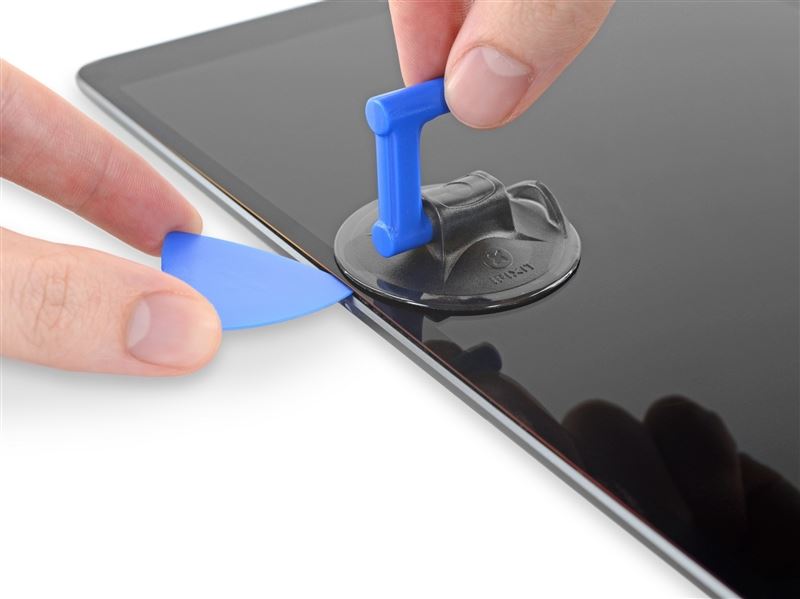

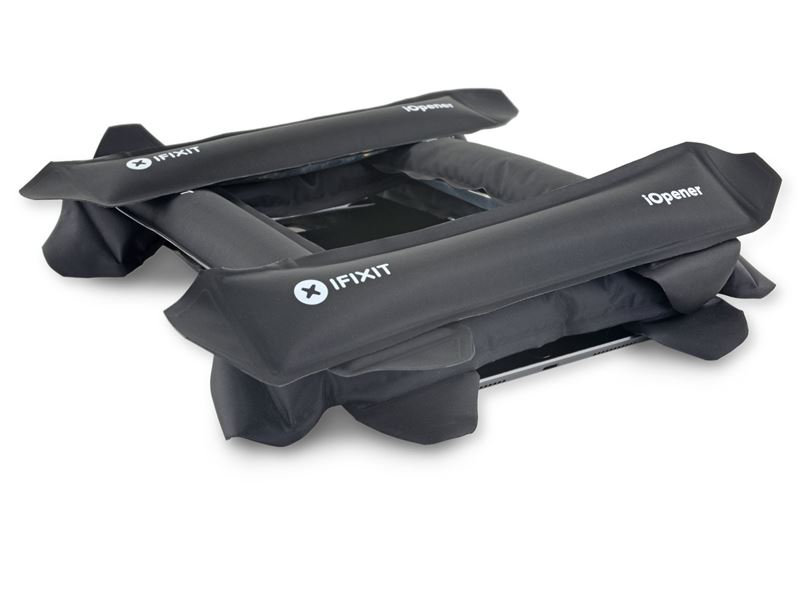

祭出看家神器iOpener，从侧面屏幕和机身结合处下手。

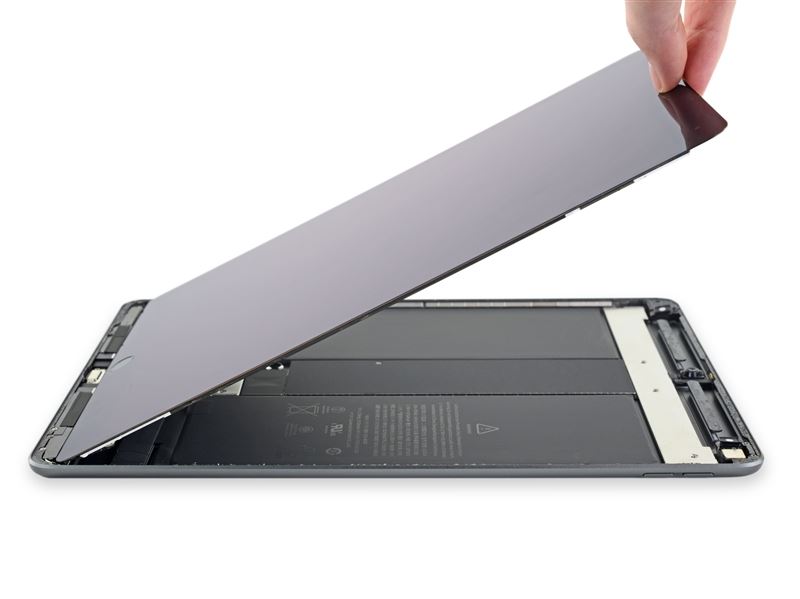

掀开屏幕，就可以看到两侧的电池和中间的主板了，和以往的iPad Air大不一样，倒是有些类似部分iPad Pro。

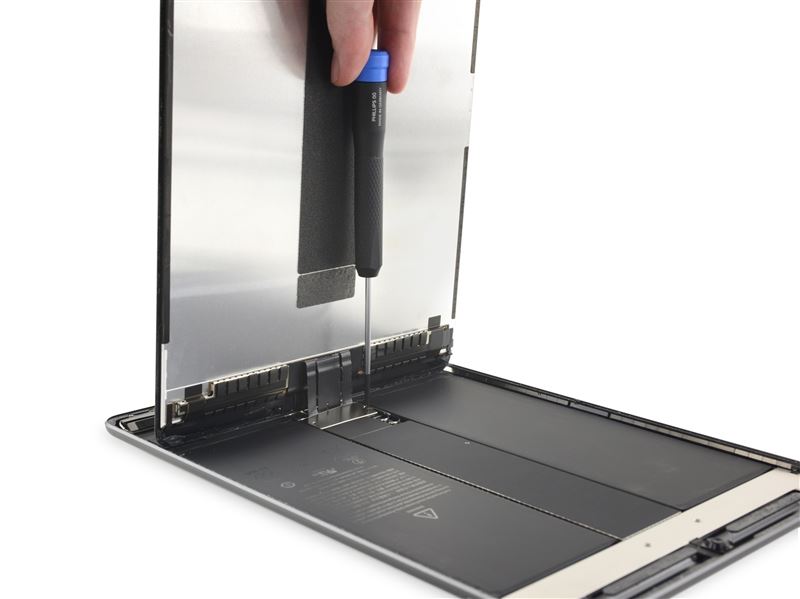

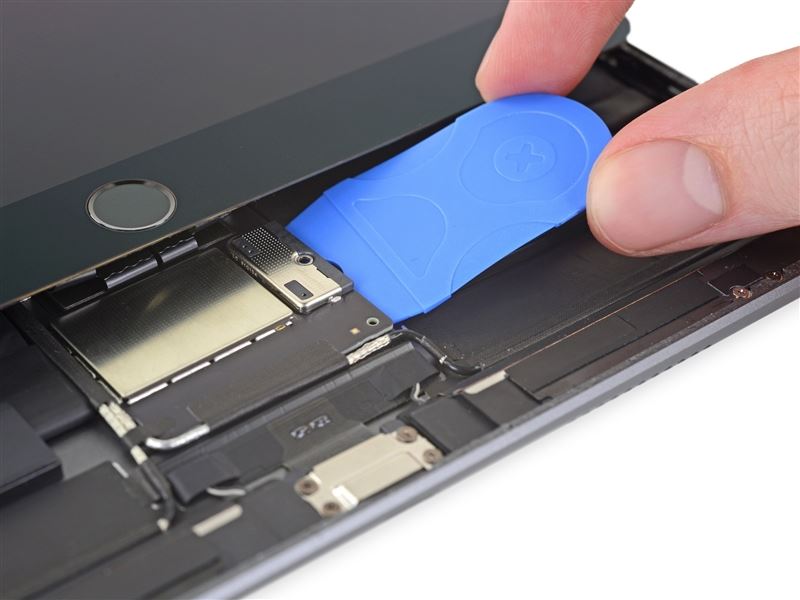

安全第一，首先断开电池连接，注意这里电源接口被藏在了电路板下边。
显示排线非常短，想断开不太容易，需要胆大心细。

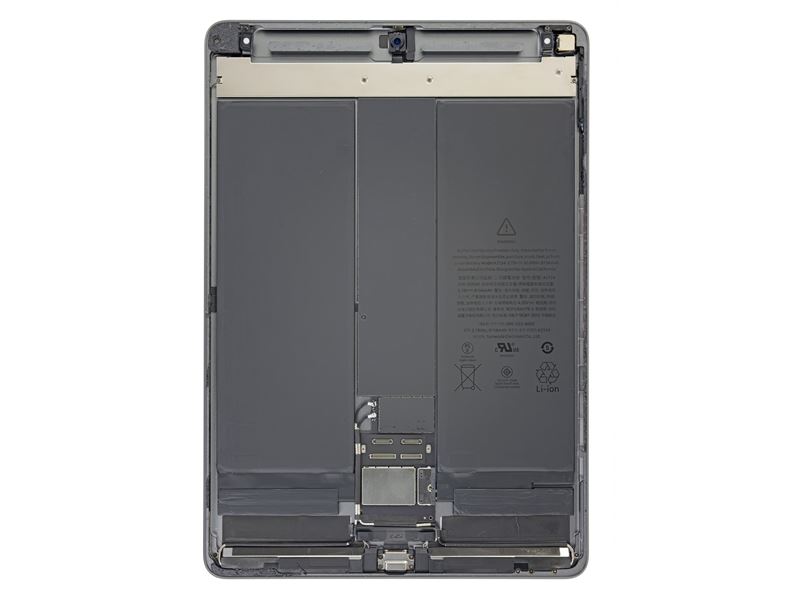

双芯电池实际容量30.8Whr，比苹果标注的30.2Whr略大一些，基本接近10.5寸iPad Pro，同时比iPad Air 27.6Whr大了不少。

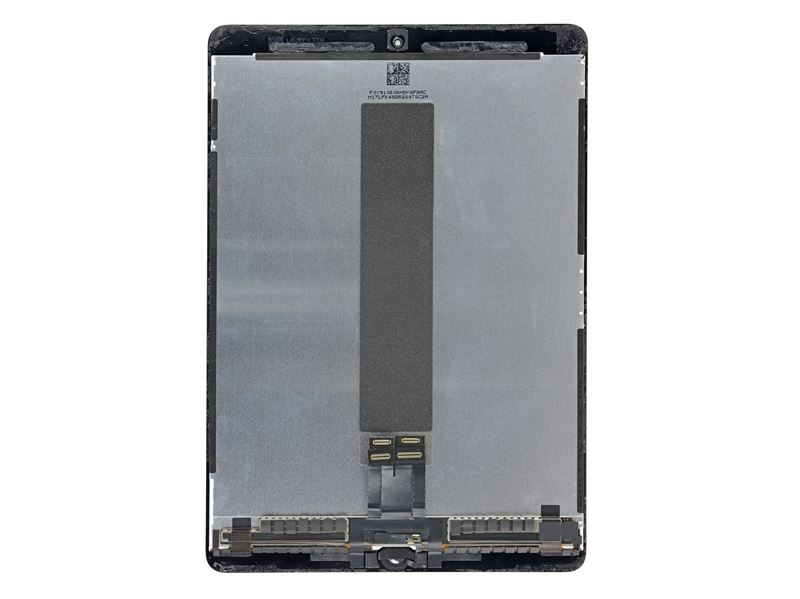

屏幕面板部分，仅支持第一代Apple Pencil，同时注意顶部加了一些额外的胶水固定。

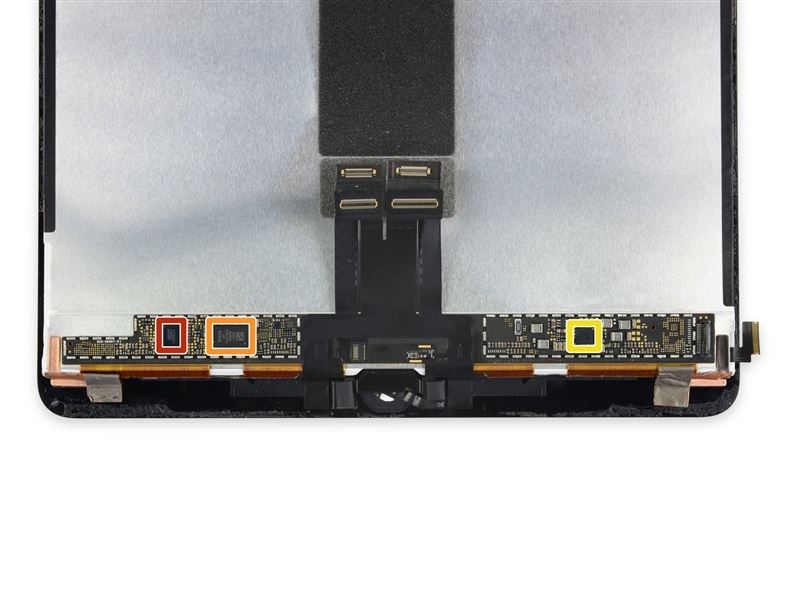

底部三颗芯片：Intersil 24882B(10.5寸iPad Pro也有)、Parade Technologies DP825计时控制器(10.5寸iPad Pro也有)、TTPS65195电平转换器(iPad mini 5也有)。

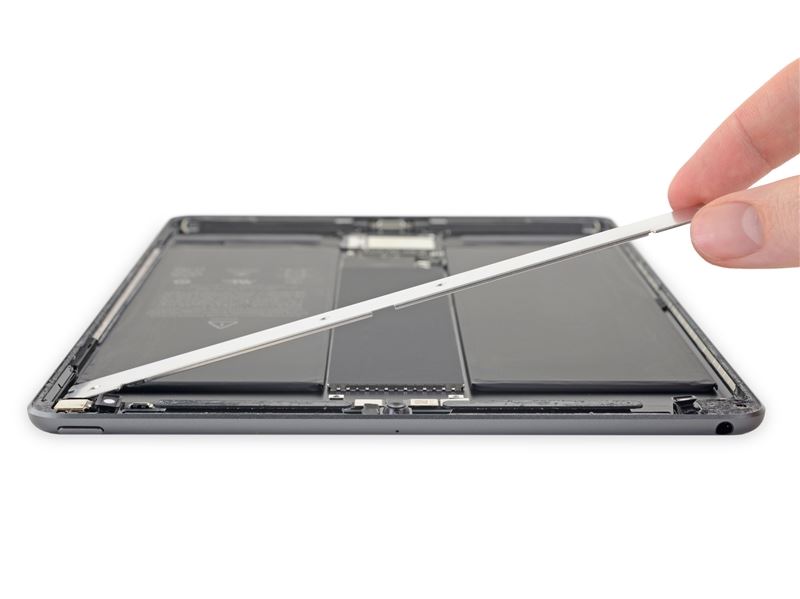

底部扬声器部位，有一大块金属支架，集成在后壳内，可能是用来支撑屏幕和4G天线。

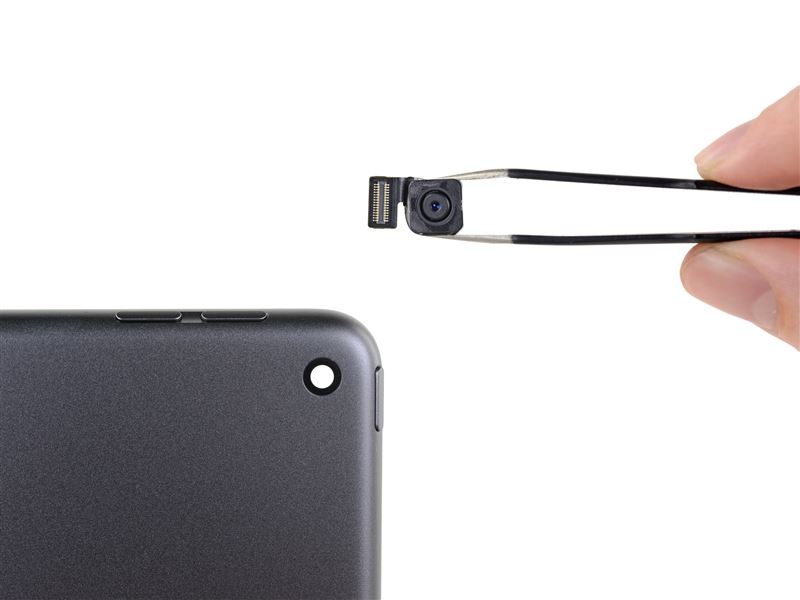

前置摄像头还是800万像素。

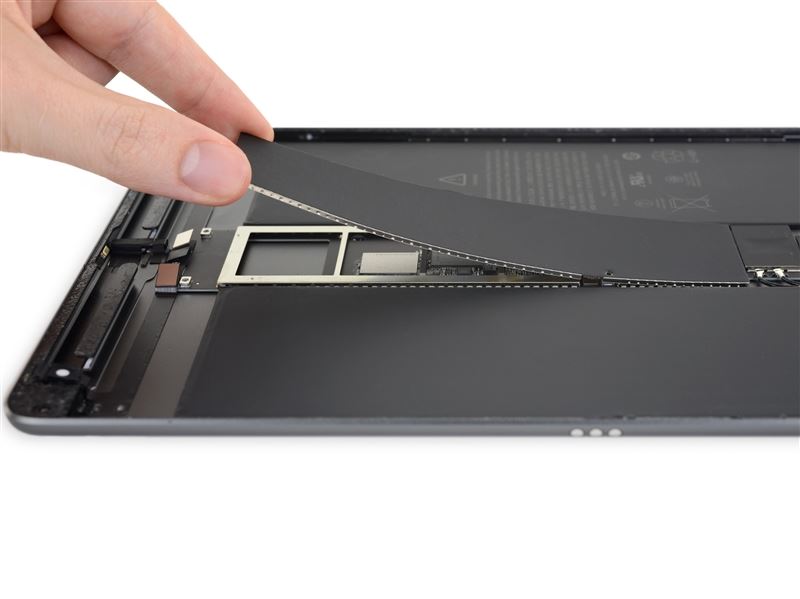

主板上覆盖着硕大的屏蔽罩，但很容易拆下来。

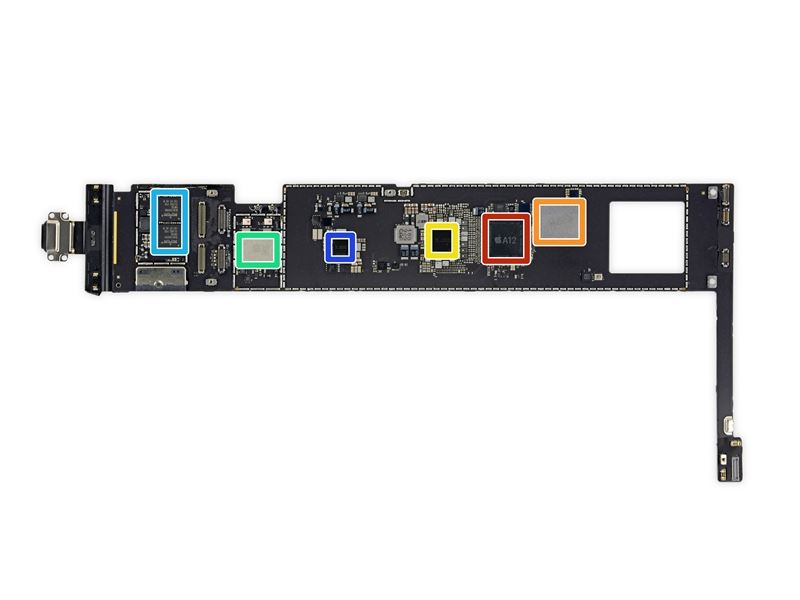

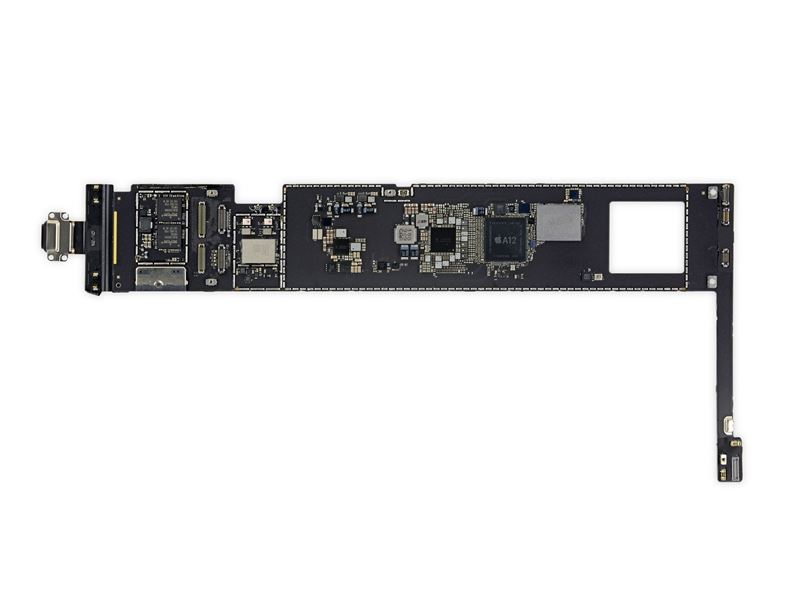

主板芯片从左到右分别是：
－ 两颗博通BCM15900B0触屏控制器
－ 苹果/USI 39S00551 Wi-Fi蓝牙无线模块(iPhone XS里也有)
－ 343S00264-A0 1909PHHP(身份不详)、苹果343S00281-A0 1907PHFJ(可能是电源管理)
－ 苹果APL1W81 A12处理器和SK海力士H9HKNNNDBMMUYR 3GB LPDDR4X内存
－ 东芝TSB3243V40755TWNA1 64GB闪存(另有256GB版本)

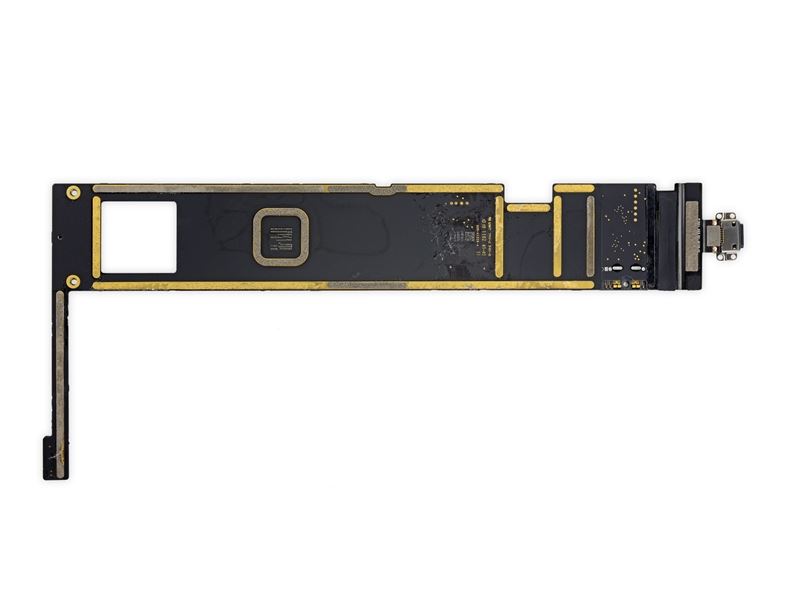

背面没有芯片。

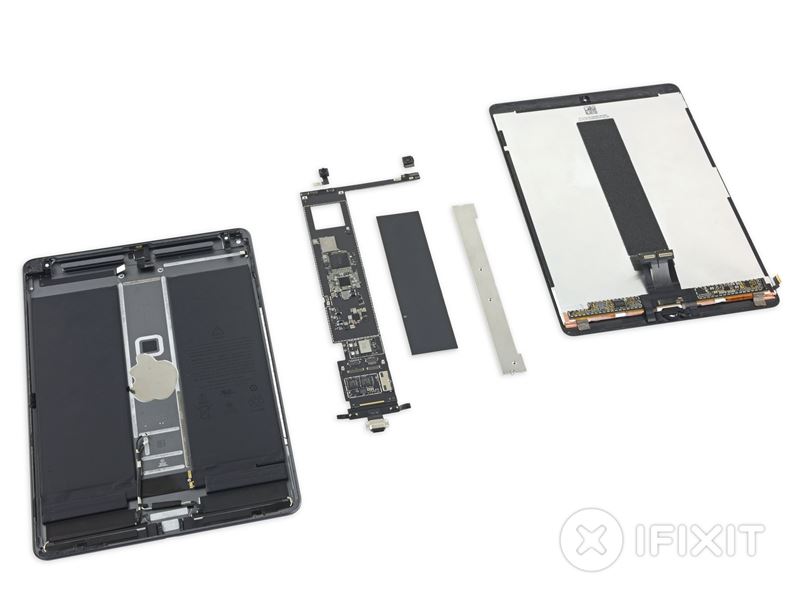

好了，拆解到此结束。是不是不过瘾？毕竟平板机集成度高，内部元件相对简单，并没有太多可玩的。
iFixit给出了2分的维修难度评价，意味着它很难拆解维修，但仍有一定的操作空间。
好处是只需一个螺丝刀就能搞定所有螺丝，大量元件都是模块化，可以独立替换，只有Lightning接口焊接在主板上。
坏处是电池可以更换但很难，除非必要不建议动它，同时很多零件和排线都有胶水牢牢固定，不太好下手。
