iPad Air 2和iPad Mini 3是苹果近日发布的两款新一代平板电脑，如今已经正式上市。其中iPad Air 2升级幅度最大，搭载新一代苹果A8X三核处理器，性能相比上一代iPad Air提升40%以上，另外机身厚度仅6.1mm，是迄今为止全球最薄平板，除此之外，还加入了与iPhone6一样的指纹识别Home键和土豪金配色，是目前全球最好的平板电脑。作为世界上最轻薄最强平板电脑，其内部做工如何？下面我们通过深入的iPad Air 2拆机图评测，来看看全球最薄最好的平板电脑是如何炼成的。
iPad Air 2做工如何 iPad Air 2拆机图评测
配置方面，iPad Air 2搭载了新一代苹果A8X三核处理器，运行2GB内存，16GB/32GB/64GB三种存储版本，拥有前置120万像素/后置800万像素摄像头，运行全新的iOS8系统，拥有Wifi版和4G（4G三网通)两种网络版本，售价3588元起。
正面外观

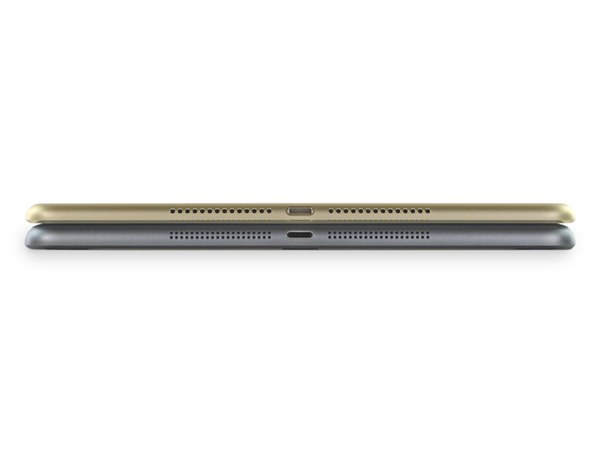

iPad Air 2采用9.7英寸2K视网膜级超清屏，机身尺寸仅240 x 169.5 x 6.1mm，机身厚度仅6.1mm，比苹果新一代iPhone6还薄，是迄今为止全球最薄平板电脑，机身厚度仅437g，主打极致轻薄。

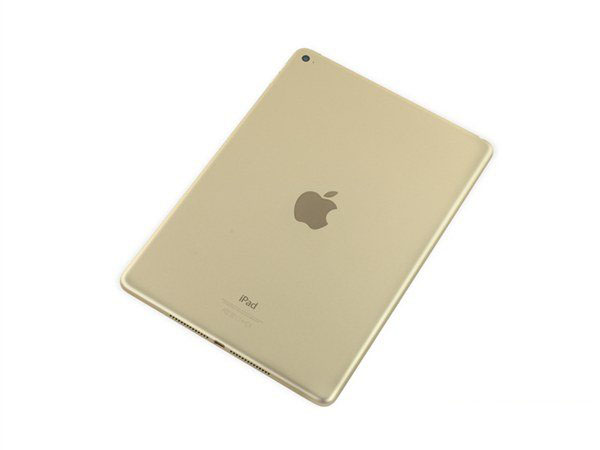

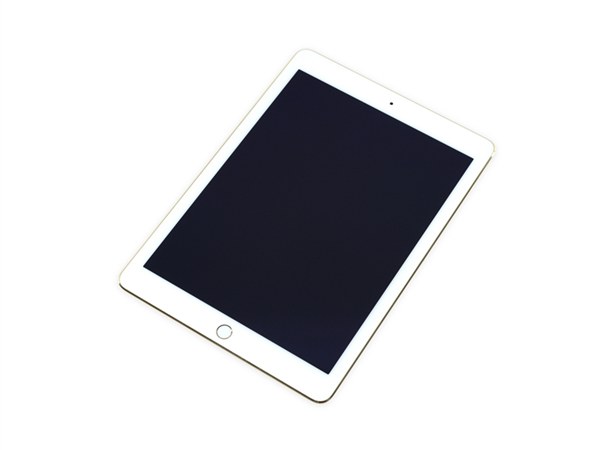

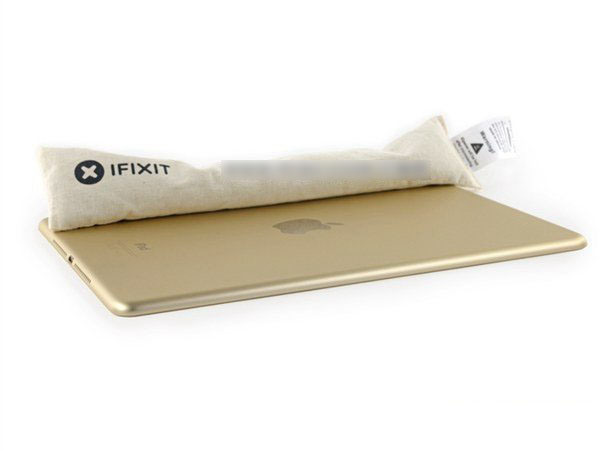

本次我们拆机的是土豪金色iPad Air 2,这也是苹果新一代iPad才新增有的颜色，其采用了铝合金机身设计，机身背面底部还印有版本号，总的来说，新一代iPad Air 2轻薄且时尚。
6.1mm全球最薄平板电脑
相关链接：【iPad Air 2和iPad Mini 3哪个好 iPad Air2对比Mini3区别】
iPad Air 2最大亮点在于拥有6.1mm极致轻薄机身，并配备比上一代iPad Air性能提升40%提上的A8X处理器，同时还加入了和iPhone6一样的Touch ID（指纹识别）Home键以及土豪金配色，另外极致轻薄机身后置摄像头还没有凸起，设计上可谓非常精湛，其内部做工如何呢？下面我们马上揭晓。

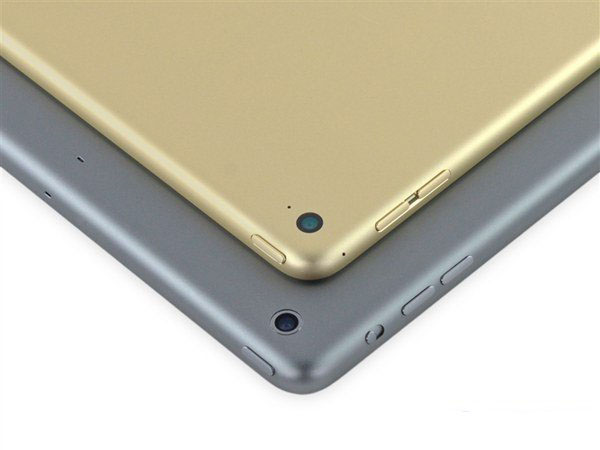

点赞！iPad Air 2摄像头并没凸起

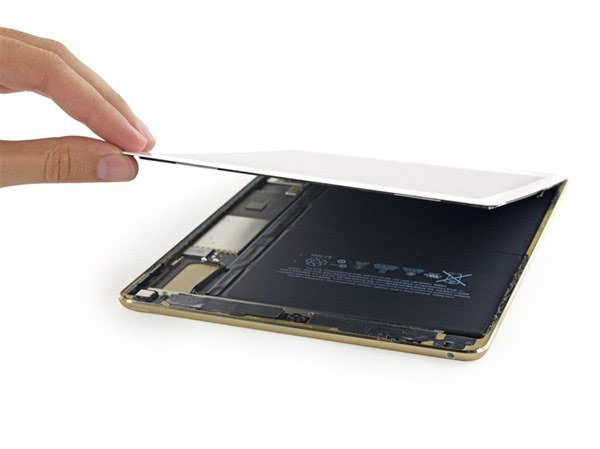

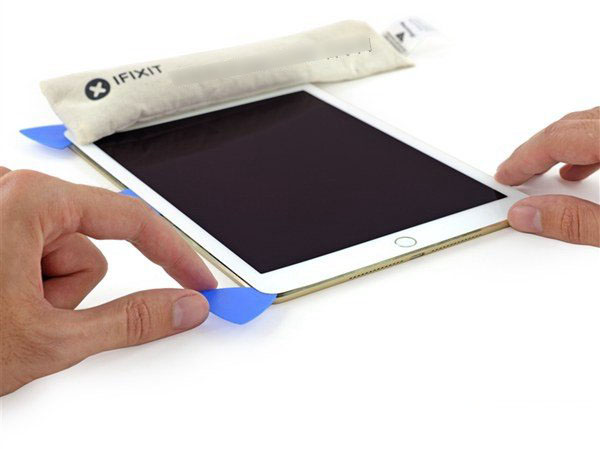

iPad Air 2拆机依然十分困难，拆机需要从屏幕开始，并且拆机钱需要先预热屏幕，然后再小心地撬，拆机上非常容易损坏屏幕，如下图所示。
iPad Air 2拆机从屏幕开始
iPad Air 2屏幕前面板是重新整合的，集成度非常高，因此拆卸难道也非常大，普通用户，就不要去尝试拆机，除非你是不想要了。

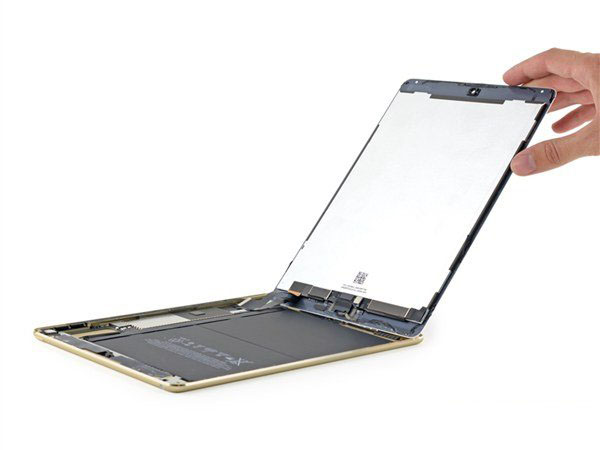

iPad Air 2屏幕面板与内部的主板排线位于机身底部，拆卸上大家一定要小心不要弄断排线，如下图所示。
iPad Air 2拆机注意屏幕排线
iPad Air 2加入了和iPhone6一样的指纹识别Home键，Touch ID排线的设计和iPhone 6上挺像的，拆卸排线时需要小心。
Touch ID排线拆解

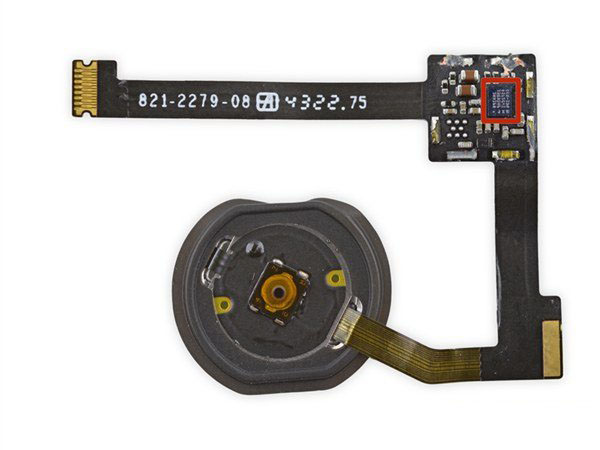

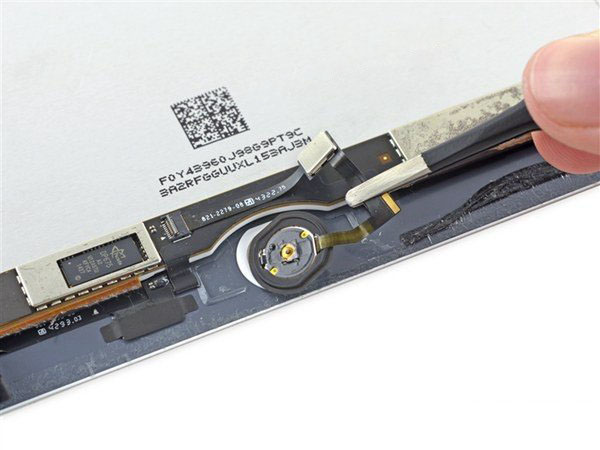

图为拆卸下来的iPad Air 2指纹识别Home键模块特色，红色红色框内就是NXP半导体提供的8416A1 Touch ID指纹传感器，就在排线上。

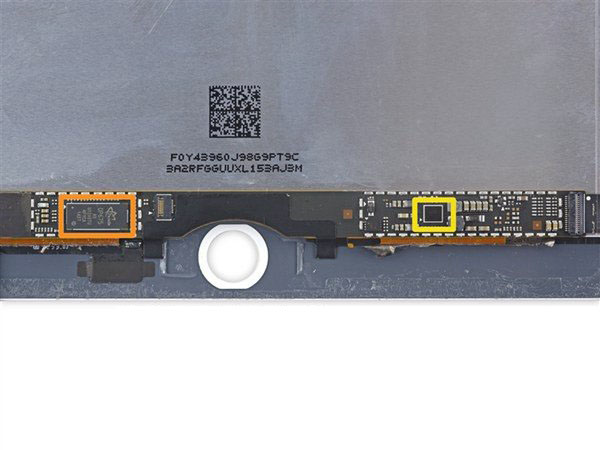

在拆卸下来的iPad Air 2屏幕前面板上，我们发现有两颗芯片，其中橙色的是Parade Technologies DP675液晶驱动器，二黄色的是德州仪器TPS65143A LCD Bias芯片，如下图所示。

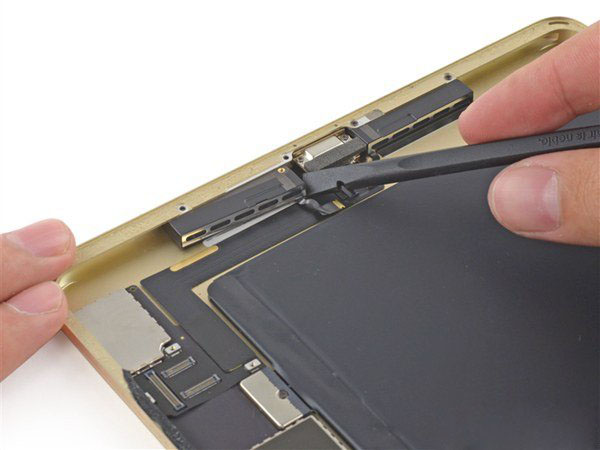

接下来，我们先把容易拆卸的小部件，先拆卸下来，首先拆卸的是双扬声器，如下图所示。

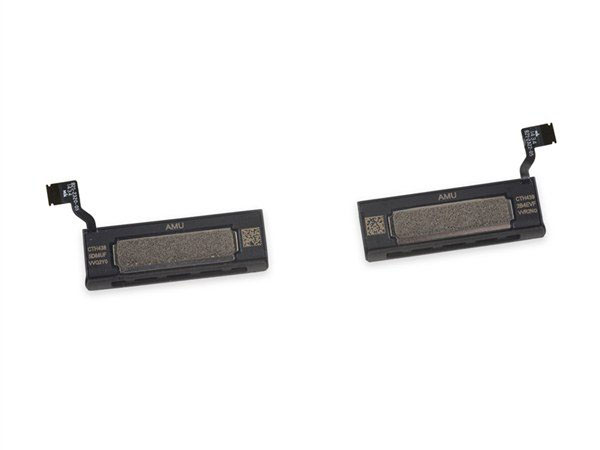

图为拆卸下来的iPad Air 2双扬声器小喇叭特色，双扬声器可以带来更为的音质感受。
图为拆卸下来的iPad Air 2双扬声器特写
接下来拆卸的是iPad Air 2前置摄像头，其前置了120万像素FaceTime HD摄像头，满足基本的自拍要求和视频够用了。
iPad Air 2前置摄像头拆解

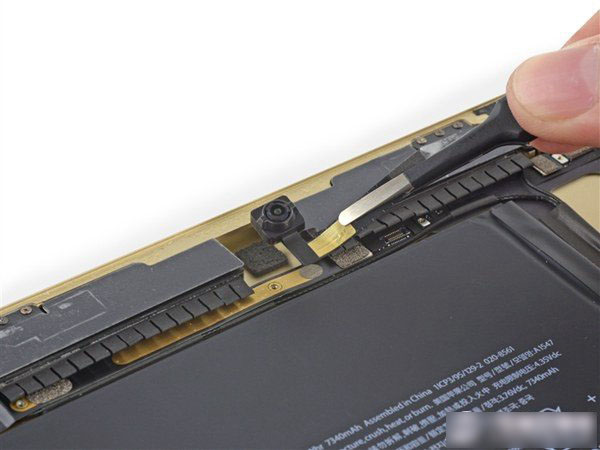

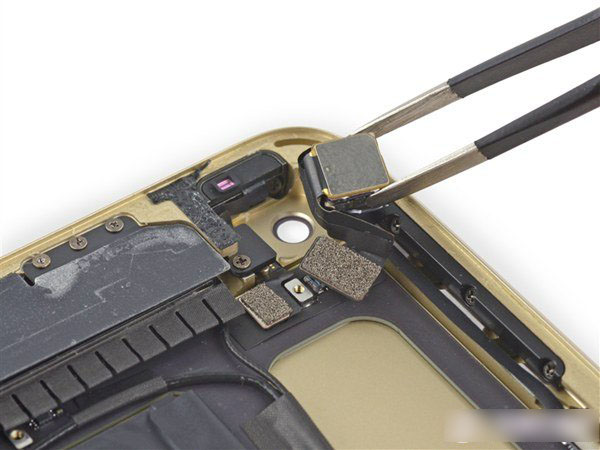

再下来，我们将后置的800万像素iSight摄像头也拆卸下来，如下图所示。

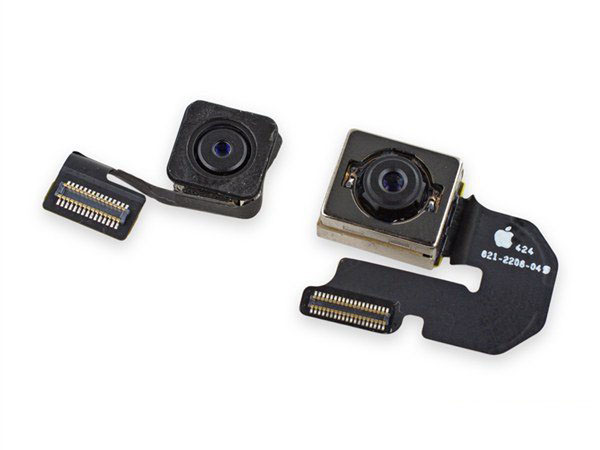

下图为拆卸下来的iPad Air 2前后双摄像头特写，其外观和手机上的摄像头有所不同，另外上一代iPad Air内部摄像头也有所不同。
图为拆卸下来的iPad Air 2双摄像头特写
图为iPad Air 2耳机接口特写，其和上一代产品基本没有区别。

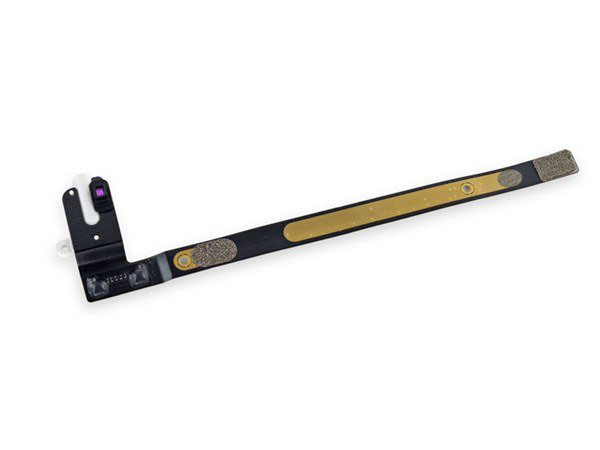

图为拆卸下来的iPad Air 2小模块特色，耳机、前置摄像头主要安装在这个小模块上。

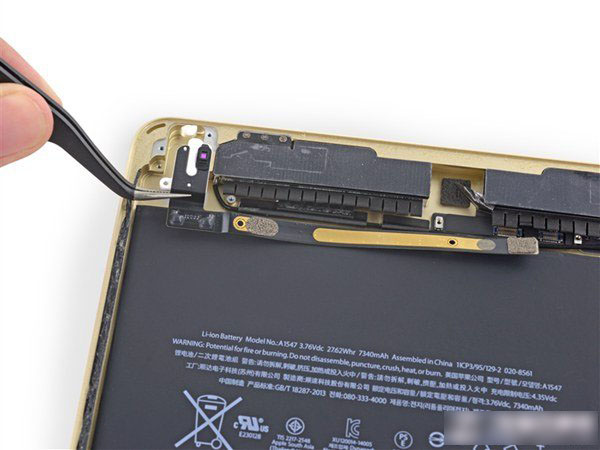

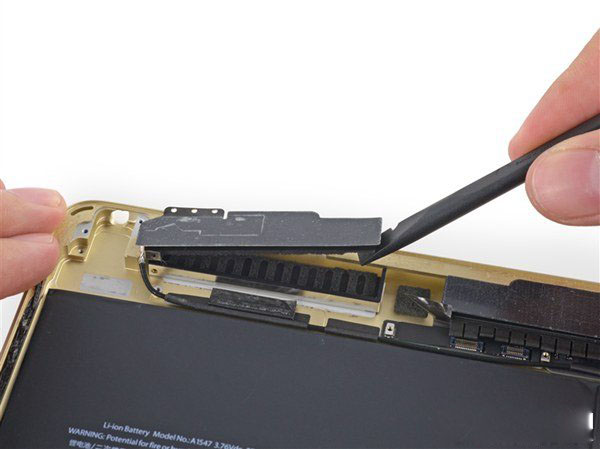

图为iPad Air 2天线模块拆解图赏，其Wifi天线转移到了机身顶部，估计信号更好一些，很好奇，不知道4G版的内部天线会如何处理。
图为iPad Air 2天线模块拆

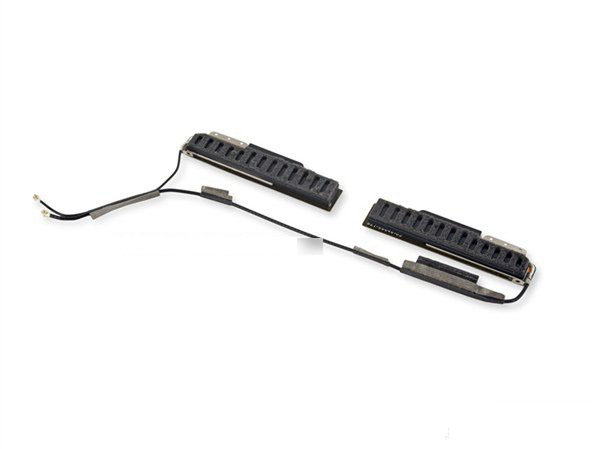

图为拆卸下来的iPad Air 2内部Wifi天线特写。

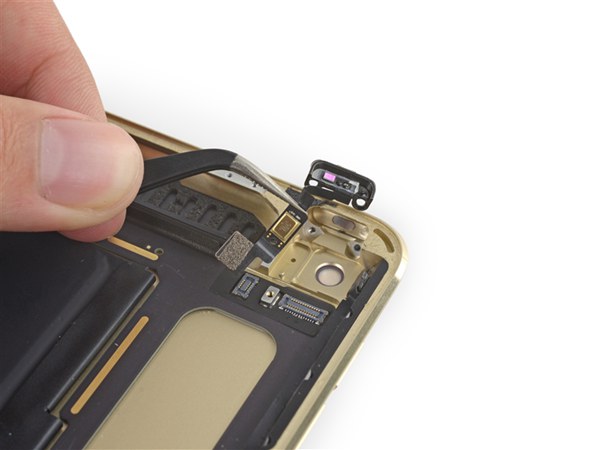

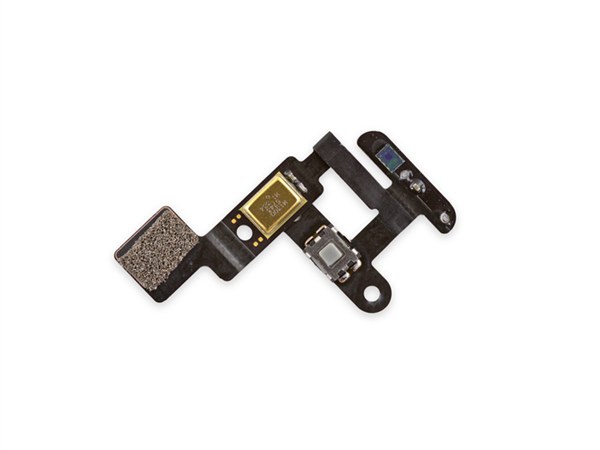

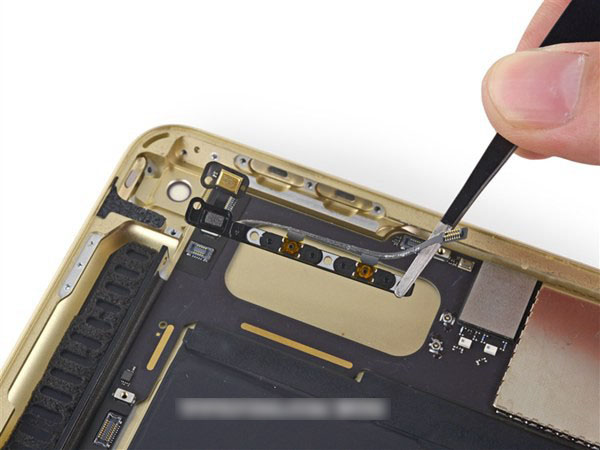

接下来我们继续将两个麦克风、电源按键灯小部件拆卸下来，如图所示。

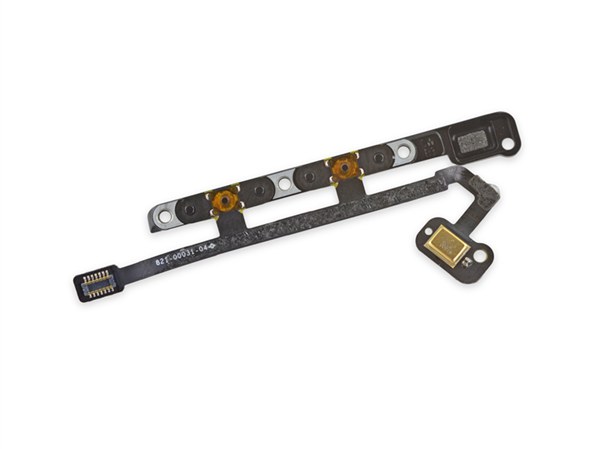

iPad Air 2第二个麦克风，以及共用一条排线的两个音量键,如下图所示。
图为拆卸下来的双麦克风小模块特写。在电源键排线、音量键排线上分别可以看到M1300 5743 M1 334、M1300 5723 M1 334两颗控制芯片。

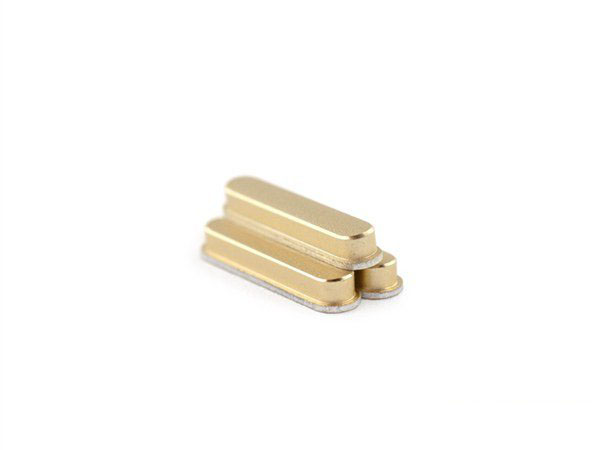

图为拆卸下来的土豪金iPad Air 2电源键特写，电源键也是金色的，并配有边框，感觉十分精致，如下图所示。
图为拆卸下来的iPad Air 2电源键特写
拆卸到这里，我们依旧还无法拆卸主板，因为主板部分是粘贴在背面板上的，拆卸前还是需要得先加热，软化胶水之后，才可以开始拆解，如下图所示。
图为iPad Air 2主板拆解
加热一段时间后，我们就可以慢慢的撬主板了，注意要小心地撬，如下图所示。

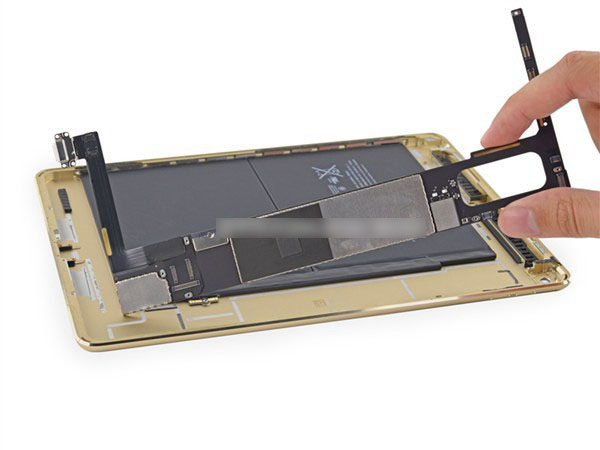

经过一番努力，iPad Air 2主板终于要拆解下来了，不过这里有个坑，Lightning排线是焊接在后壳上的，需要先断开再拿主板。
iPad Air 2核心芯片主要位于主板正面，下面我们一起来相信认识下内部的芯片吧，如下图所示。
iPad Air 2主板正面芯片特写

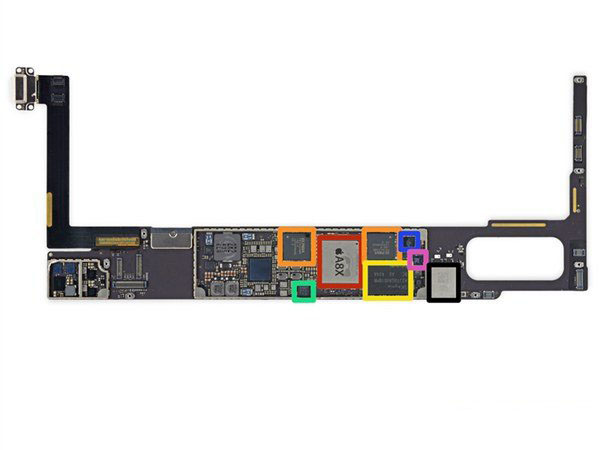

－ 红色：苹果APL1012 A8X 64位三核心处理器 ；
－ 橙色：美光(尔必达) F8164A3MD 8Gb(1GB)内存颗粒，共两颗，总计2GB；
－ 黄色：海力士H2JTDG8UD1BMR 128Gb(16GB) NAND闪存颗粒；
－ 绿色：NXP 65V10 NFC模块 (iPhone 6/Plus上也是它)；
－ 蓝色：苹果(Cirrus Logic) 338S1213音频编码器；
－ 粉色：苹果M8协处理器，其实是NXP LPC18B1UK Cortex-M3微控制器；
－ 黑色：Murata 339S02541 Wi-Fi模块。

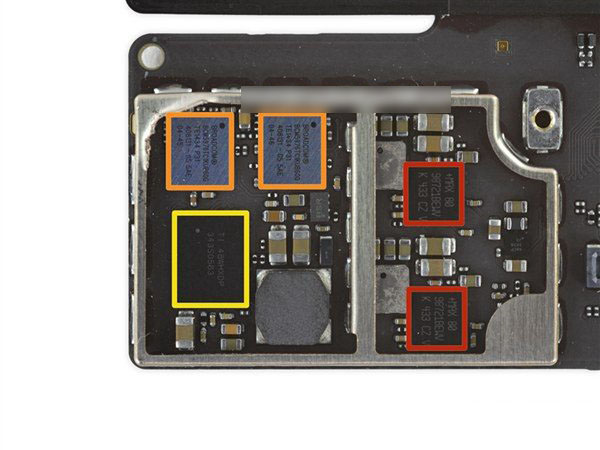

iPad Air 2主板正面的左侧角落中还是可以看到屏蔽罩，拆开后，可以看小一些小模块芯片，如下图所示。
－ 红色：Maxim Integrated MAX98721BEWV音频放大器
－ 橙色：博通BCM5976数字转换控制器
－ 黄色：德州仪器TI48WHXDP 343S0583

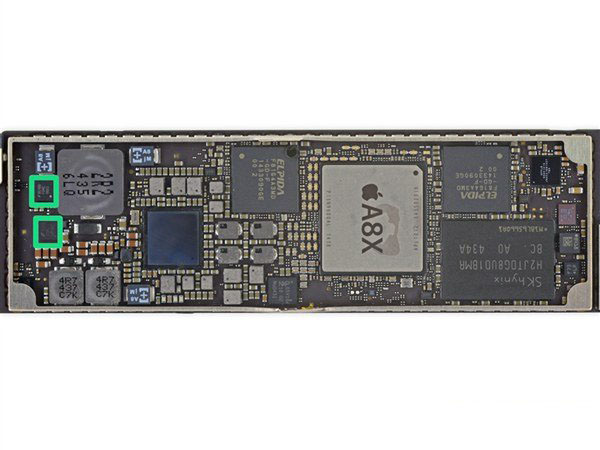

另外，主板正面的绿色框内是仙童半导体FDMC 6683、FDMC 6676BZ，iPad 2开始就一直存在，如下图所示。

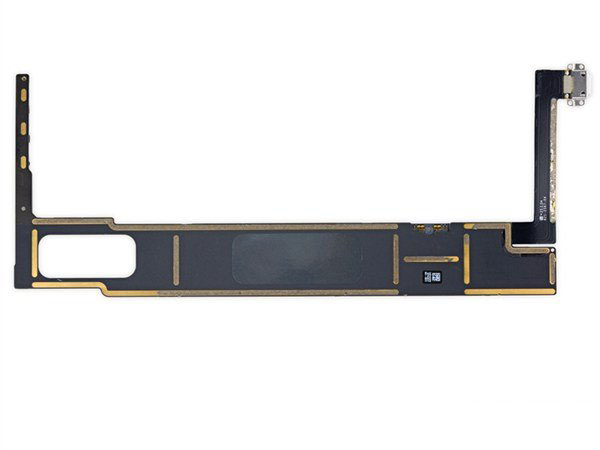

iPad Air 2主板背面由于是粘贴在后盖上，背面显得非常简洁，基本看不到芯片，背面基本啥都没，如下图所示。
iPad Air 2主板背面特写

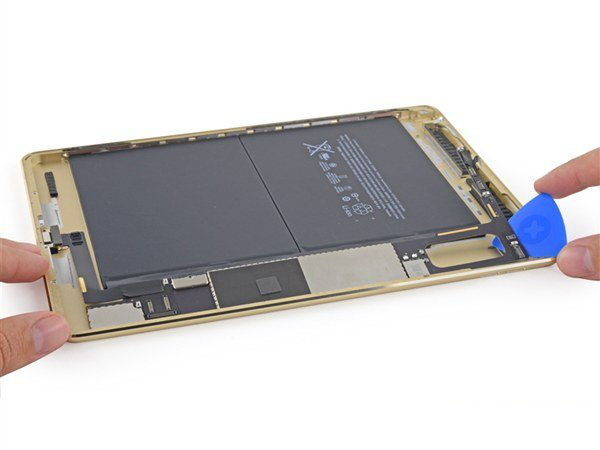

拆机到这里，最后就只剩下电池没有拆解了，因此接下来我们来看看电池的拆卸，如下图所示。
iPad Air 2电池拆解

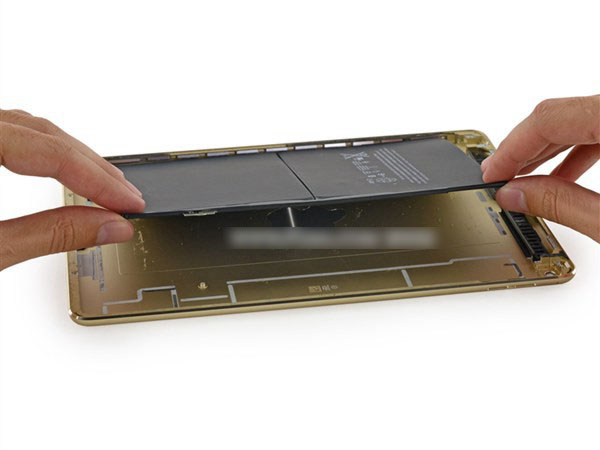

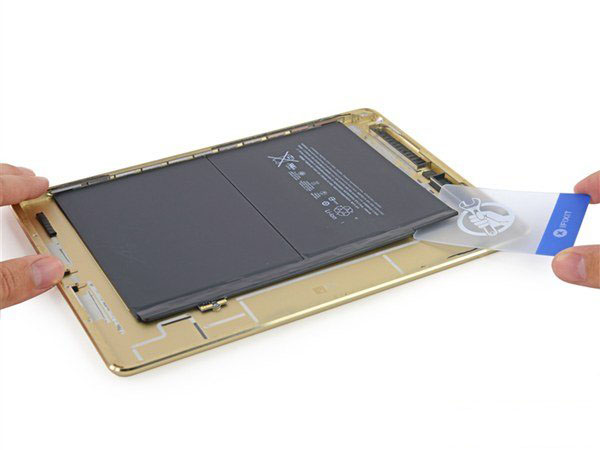

iPad Air 2电池依然是用胶水粘贴在背板上，拆卸前需要预热后壳，拆卸上尽管不容易，但要比上一代iPad Air电池更容易拆卸一些，上一代iPad Air拆卸出电池后，基本是面目全非，而iPad Air 2拆卸出来的电池比较完整，并没有变形。

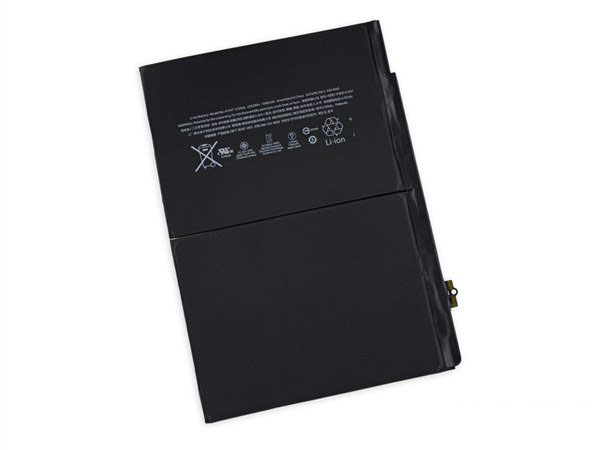

图为拆卸下来的iPad Air 2电池特写，内置27.62Wh容量电池，由于机身厚度降低，其电池容量相比上代iPad Air的32.9Wh减小了16％，不过苹果依然宣称iPad Air 2续航时间可以达到10小时。
iPad Air 2电池特写

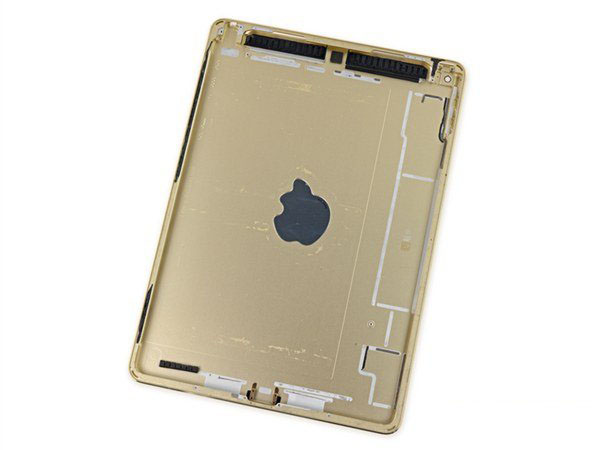

将最后的电池拆解出去后，内部就只剩下这个铝合金框架了，如下图所示。
iPad Air 2大卸八块拆卸剩余的金属框架特写

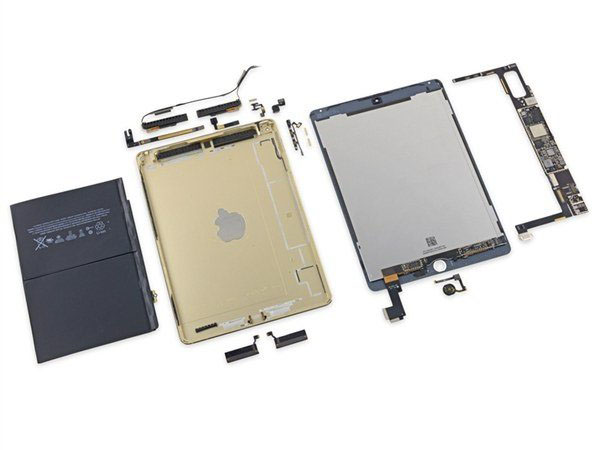

iPad Air 2拆机到此基本就结束了，能拆卸的我们基本都是大卸八块的拆解，最后来样张iPad Air 2拆机元件全家福吧，如下图所示。
iPad Air 2拆机总结：
通过以上拆机详解可以看出，iPad Air 2拆机难度是非常大的，国外媒体给出的维修难度指数2（最容易是10），属于极难维修级别，拆机很容易损坏屏幕，并且很难恢复。
iPad Air 2拆机维修指数2
iPad Air 2机身厚度仅6.1mm，能够将众多硬件融合在如此小的空间，做工工艺无意是具备全球领先水准的，从做工上看，iPad Air 2内部硬件布局非常紧凑，并且做工上非常讲究，电池和主板都是粘贴在后盖上，非常牢固。不足的地方，主要在于由于极致轻薄，内部基本无法采用螺丝固定，因此到处都是胶水固定，并且拆机可以下手的空间很小，拆机很容易损坏硬件，对于维修人员来说，修复非常困难，一旦坏了维修价格势必非常昂贵。不过iPad Air 2做工扎实，质量上还是有保障。
