ipad mini3 拆解 iFixit拆解苹果iPad mini3维修难度大

所属分类: 硬件教程 / 平板电脑 阅读数: 64
收藏 0 赞 0 分享

  屏幕尺寸大于iPhone6 Plus,但小于iPad Air 2,iPad mini 3就这存在着。配备Touch ID的iPad mini 3就这样与iPad Air 2一同发布了更新,不过更新幅度却不如iPad Air 2。今天,国外知名拆解网站iFixit对iPad mini 3进行了拆解,让我们一探究竟,看看这款设备内部究竟隐藏着什么秘密吧!

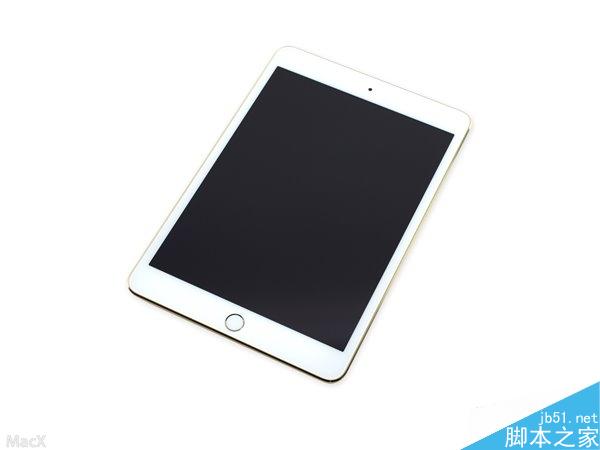

  iPad mini 3的详细配置为:

  7.9英寸(对角线) LED背光Multi-Touch显示屏,具有IPS技术

  配备64位架构的A7芯片、M7运动协处理器

  500万像素iSight摄像头+ 20万像素FaceTime HD摄像头

  支持无线网络(802.11a/b/g/n);双频(2.4GHz和5GHz)和MIMO技术

  内置23.8Whr可充电锂聚合物电池

  三轴陀螺仪+加速感应器+环境光传感器

  那么iPad mini 3与iPad mini 2有什么区别呢?

  首先,iPad mini 3现在支持Touch ID,可以用来进行Apple Pay

  第二,iPad mini 3有更大的容量选择

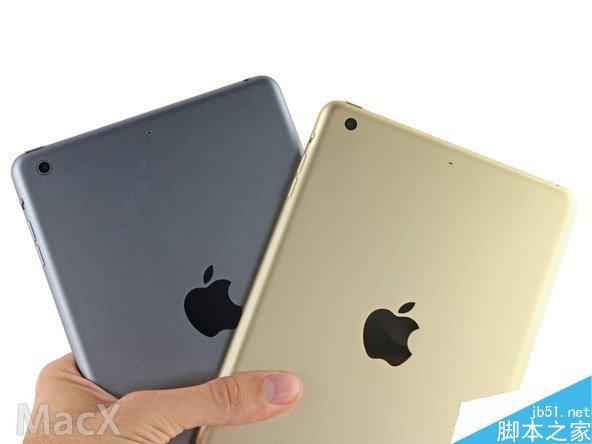

  第三,就是金色版本

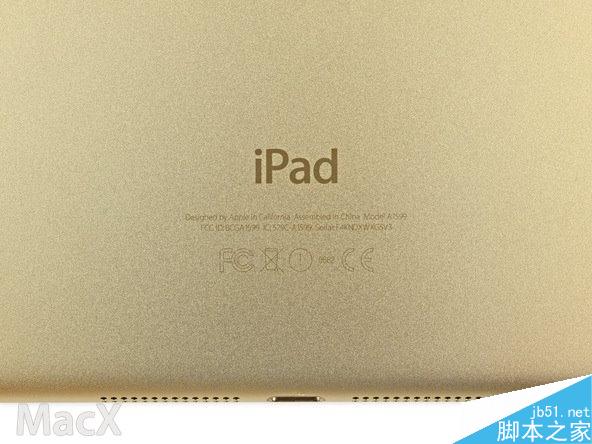

  与iPad Air 2相似,iPad mini 3的型号为A1599

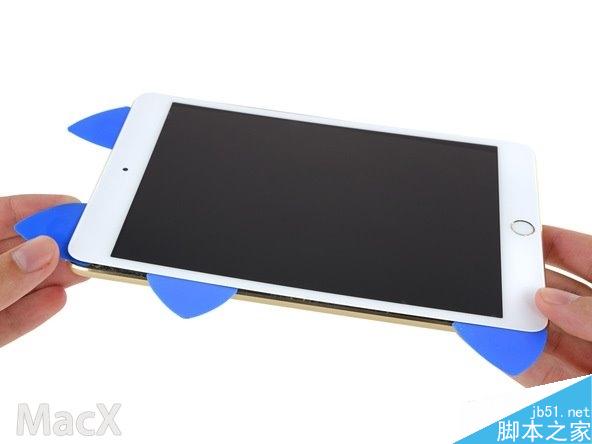

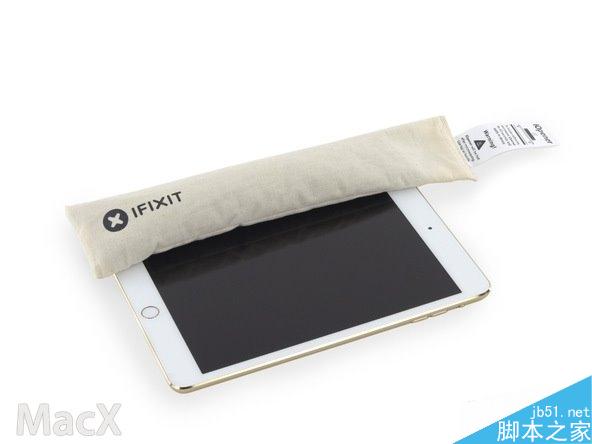

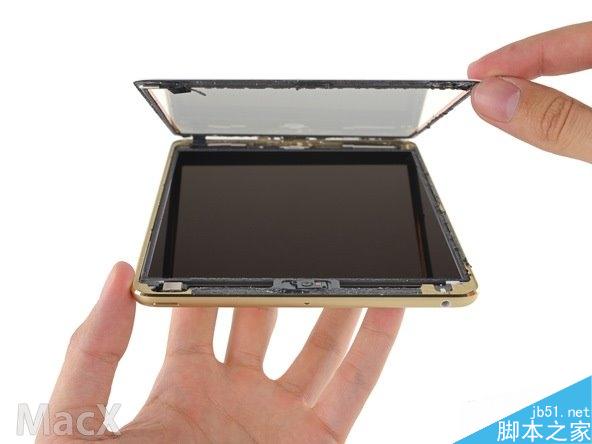

  通过专用工具加热iPad mini 3边缘,并用iOpener工具打开iPad mini 3

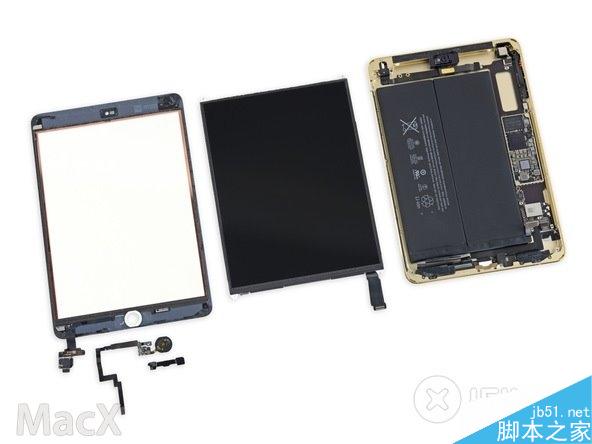

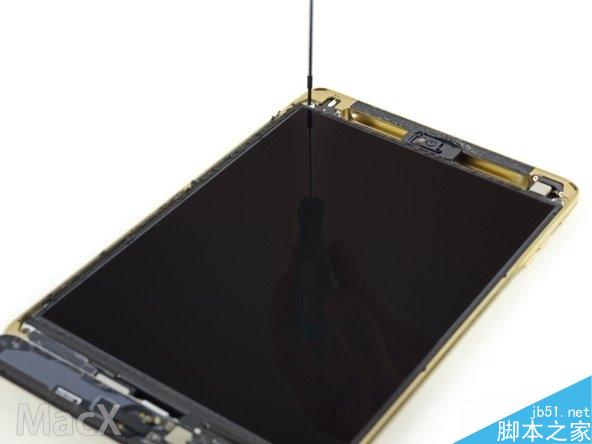

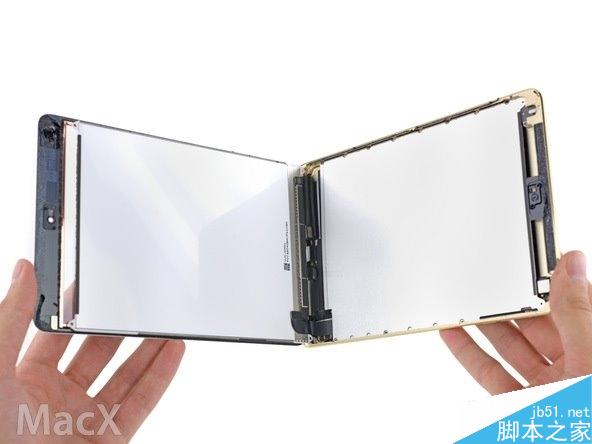

  与全新iPad Air 2不同,前置面板玻璃和LCD仍然是独立的组件,可以单独替换

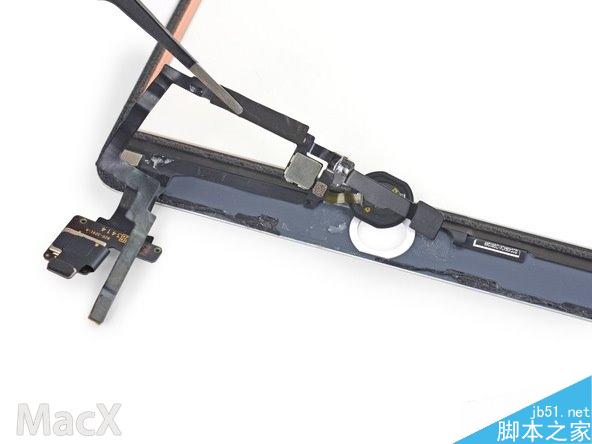

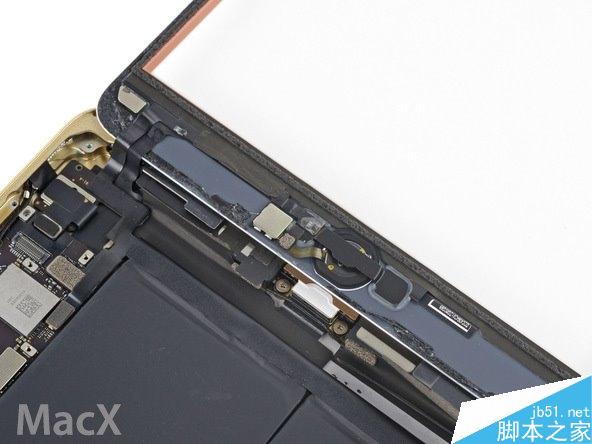

  当LCD拆下时,我们发现了一些Home键线缆,使用粘合剂固定

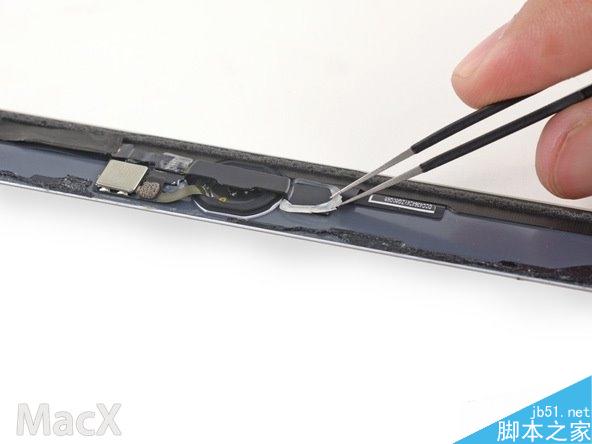

  确认无误是粘合剂,将Home键与前置面板固定。如果碎屏需要小心翼翼将其一处,才能确保Touch ID功能性

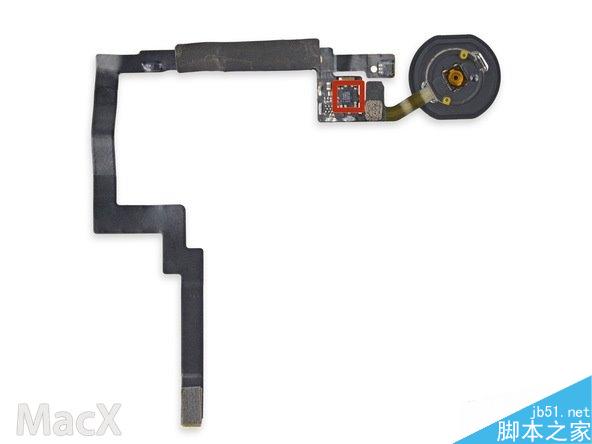

  Touch ID没有太多惊喜,iPad mini 3中的Touch ID传感器来自恩智浦NXP,型号为8416A1

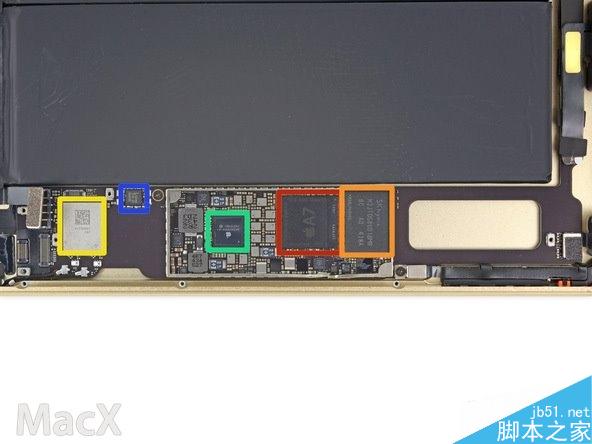

  iPad mini 3的主板,上面包含的芯片有:

  红色:苹果A7 APL0698 SoC,A7芯片中包含SK海力士H9CKNNN8KTARKR 1GB LPDDR3运行内存

  橙色:SK海力士H2JTDG8UD1BMR 16GB闪存

  黄色:环旭电子339S0213 WiFi模块

  绿色:苹果 343S00004-A1芯片

  蓝色:恩智浦65V10 NFC控制器

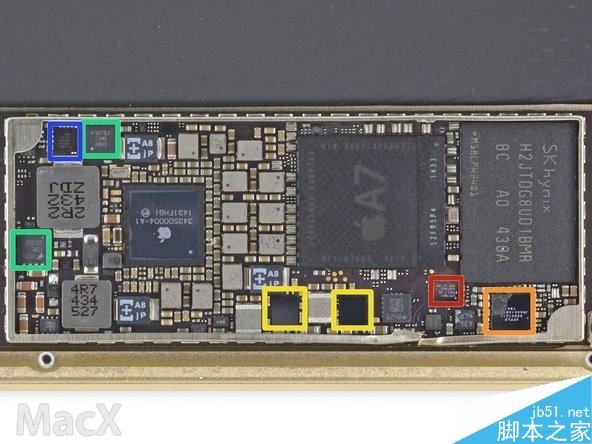

  更多芯片:

  红色:恩智浦LPC18A1(苹果M7运动协处理器)

  橙色:苹果(Cirrus Logic)338S1213音频解码器

  黄色:苹果338S1199——可能是音频放大器,与之前iPad mini中的苹果338S1077类似

  绿色:仙童半导体FDMC6676BZ和FDCM6683金氧半场效晶体管

  蓝色:恩智浦1610A1显示接口IC

  拆解完成

  如果满分为10分,iPad mini 3的可维修性评分只有2分。LCD和玻璃没有焊接在一起,方便更好拆解,电池没有焊接在主板上。不过,大量的使用粘合剂导致设备非常难于维修;Lightning连接器焊接在主板上,所以损坏后非常麻烦;移除Touch ID难度大,更换屏幕成为严峻考验!
