很久以前就知道微软的Petshop的很经典，昨天抽出时间去学习，一开始还真的不适应，什么成员资格，还真的看不太懂，运行petshop想从登陆学起，但是用户名和密码都不知道，后来发现有更注册的页面，自己注册了一个页面，才发现还得从数据库出发。花了这么多时间最终还是回到了数据库，但是数据库中一张一张的表格找不到脚本，也不是自己设计的数据库，完全没有一点头绪，后来突然想起来sql有个数据库关系图，可以很快的适合数据库程序员很快的掌握数据库表之间的关系。于是开始了我的百度之旅，关于数据库的关系图的文章还真的很少，于是我开始根据petshop，然后建立数据库关系图，开始掌握数据库关系图。我点击MSPetShop4Services这个数据库，存放着用户的信息。但是原版的是没有数据库关系图。
首先我们自己动手来新建一张数据库关系图吧，找到相应的数据库（图1），在第一行中有个数据库关系图，我们右击选择新建数据库关系图(N),如图2：
(图1) （图2）
这个时候会跳出一个添加表对话框，这里我们可以选择我们想要的表，如果想要全部选中，则这样操作，先鼠标点重第一个然后按住shift+鼠标点重最后一个，来完成操作。最后表格位子整理一下，然后ctrl+s保存一下，数据关系图的名字，那么数据库关系图基本建立好了。接下来就是分析了。

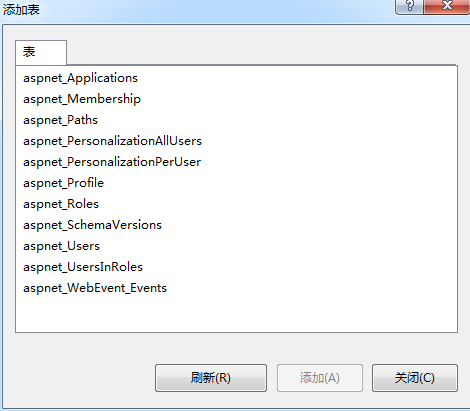

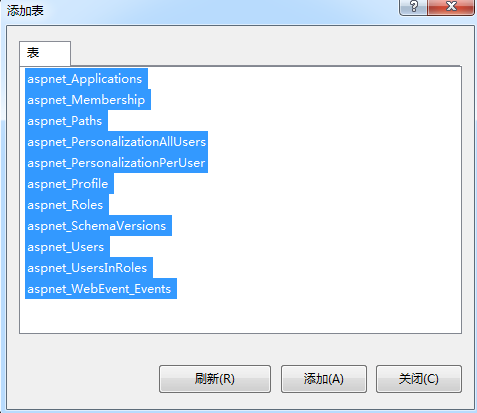

（添加表对话框图） （选中表对话框图）

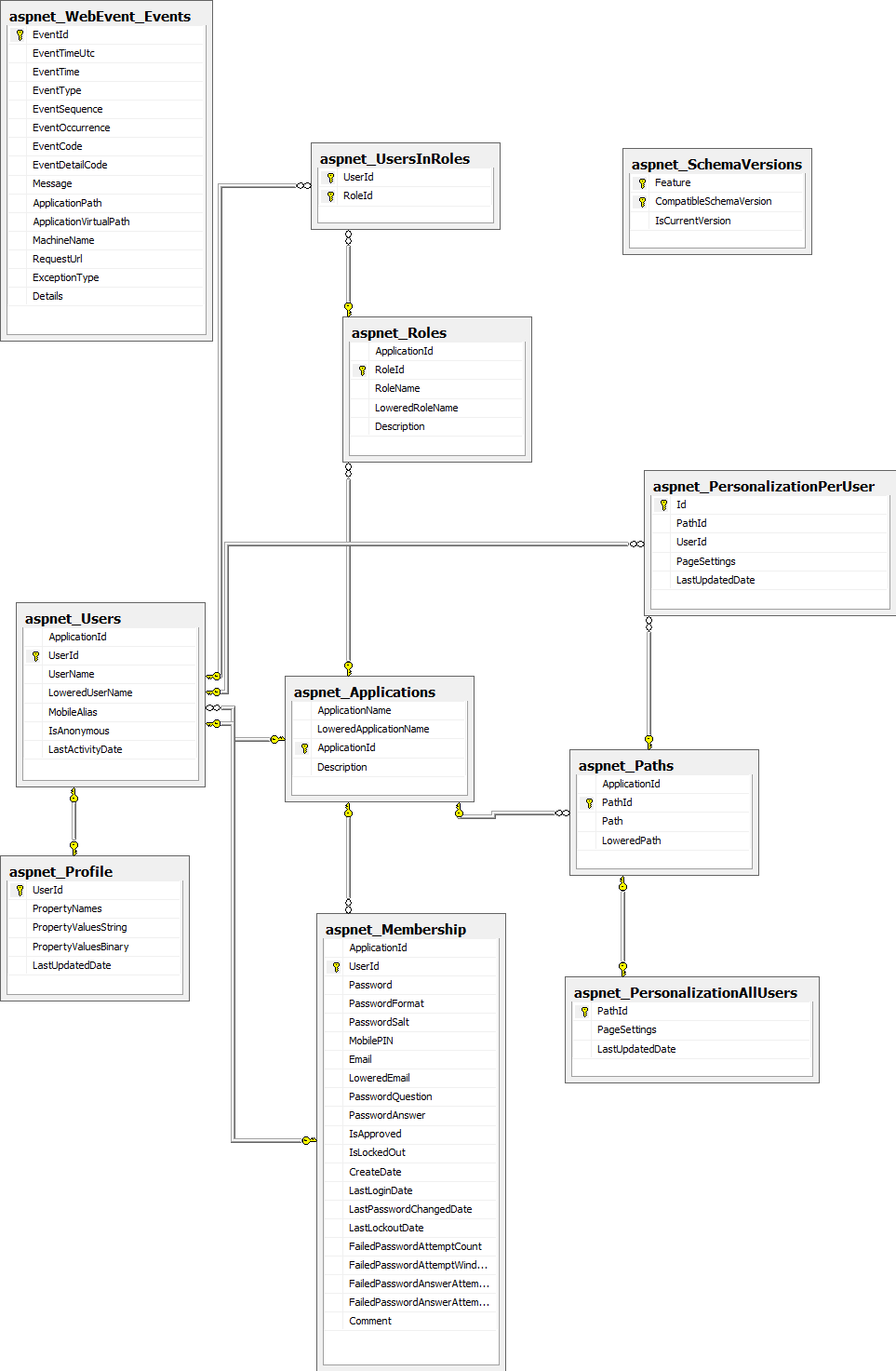

整个MSPetShop4Services数据库的关系图。整个这幅图，是不是看着一张一张的表格了解表之间的关系舒服多了，当然我们还是要看懂整个表的意思，首先最上面的是表名，下面的都是字段，有些字段左边有个钥匙，那是主键的意思。在表之间有个线连着就说明这两个表之间存在主键和外键的关系，其中一半都有钥匙的指的是主键，一个无穷大的符号表示的外键。但是不知道细心的朋友有没有发现一个问题，比如说aspnet_Paths和aspnet_PersonalizationAllUsers表之间的线的两端都是钥匙的，我也找了很久资料没有找到，于是自己写代码测试了，到底是什么意思。
通过自己的代码了解图中线的含义：
我自己定义是一个学生选课的关系图：
sql脚本代码如下：

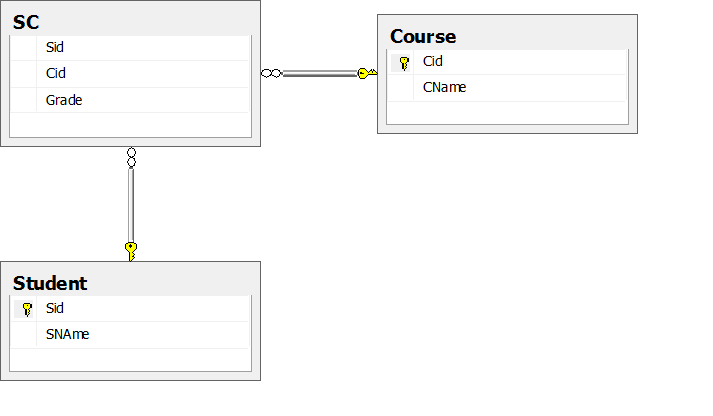

这个数据图是我们知道的主键外键的关系，也是符合我们思维的。
接着我在代码里面改了一行代码，图就变调了，代码如下：

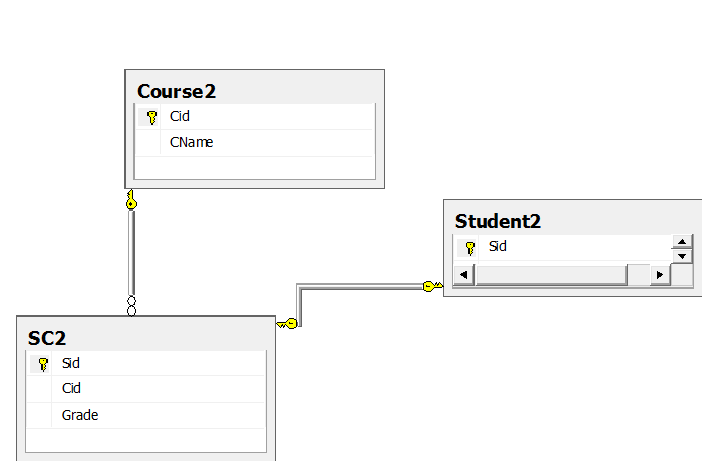

对应的关系图如下：
我相信你们看到了吧，两个钥匙的线段。好了那我们应该了解了吧，我们可以得出这样的结论，如果一个表中是主键，而另一个表中却是普通的字段，那显示的效果是一个钥匙一个无穷大，钥匙指向主键，无穷大指向外键，但是当外键在另一张表中也作为主键，那此时无穷大也变为了钥匙。此时我们不能看线了。那要怎么分析主键和外键呢？别急往下看。这里介绍两个方法，第一个比较简答，我们把鼠标放到这个线上面，他会跳出一行提示，在前面的表名是主键，后面的是外键，最后的是关系的名字（这个是我自己看表得出的结论），还有一个方法，但是我们事先也要用这个方法，知道这个关系的名字，然后点击两个表中随便的哪一张表，右击选择关系，找到相应的关系名，然后选择右边的表和列规范，里面就写明了主外键的关系了。好了就写到这里了。
总结：
遇到难的我们先不要怕，从最基本的做起，也可以自己建立测试数据来验证遇到的新的知识。
