红米AX5，一款WIFI6无线路由器，2X2MIMO，总速率AX1800M，拆机看看跟小米AX1800有什么区别没有。

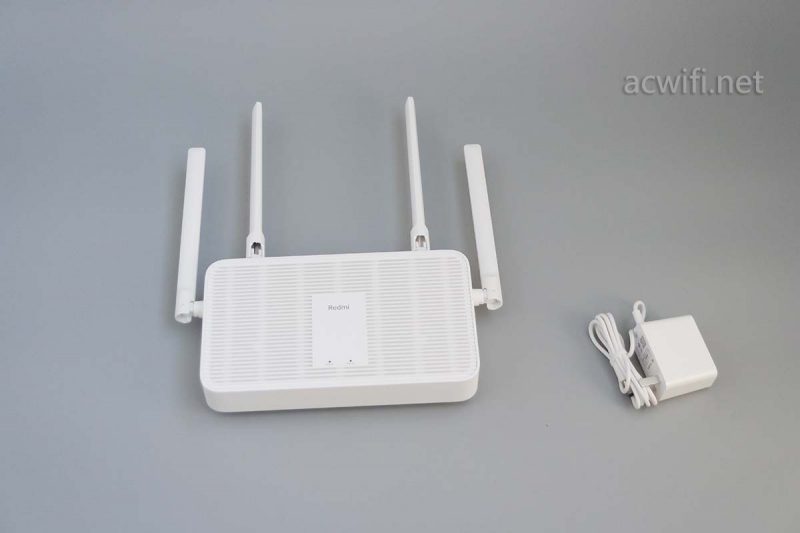

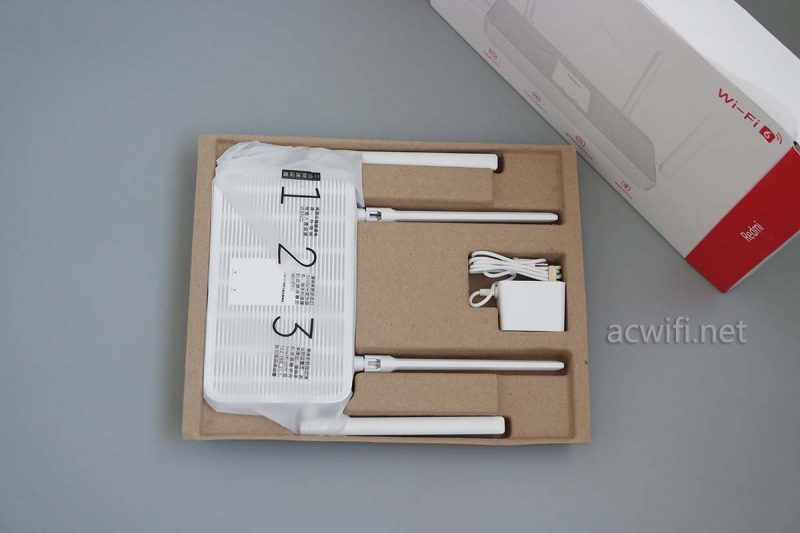

打开包装，没见有网线。

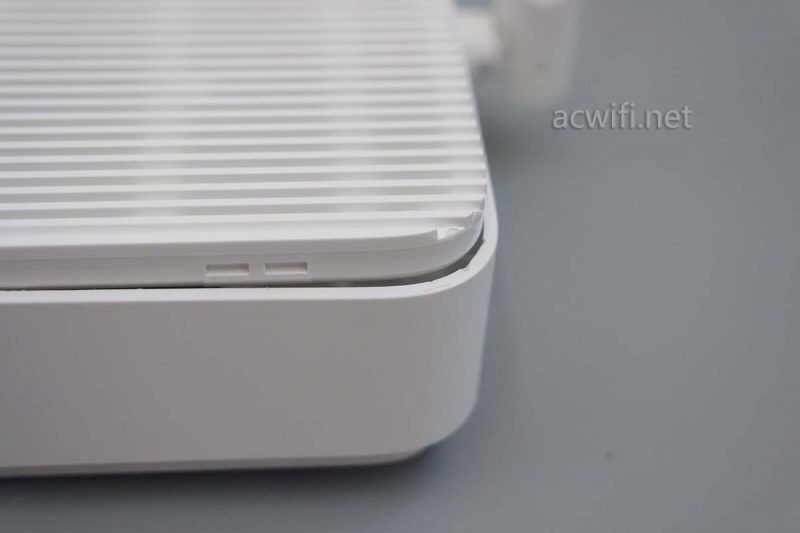

有人说这外壳容易积灰，难以清理，但利于散热。
机身底部，看上去有点透视感：

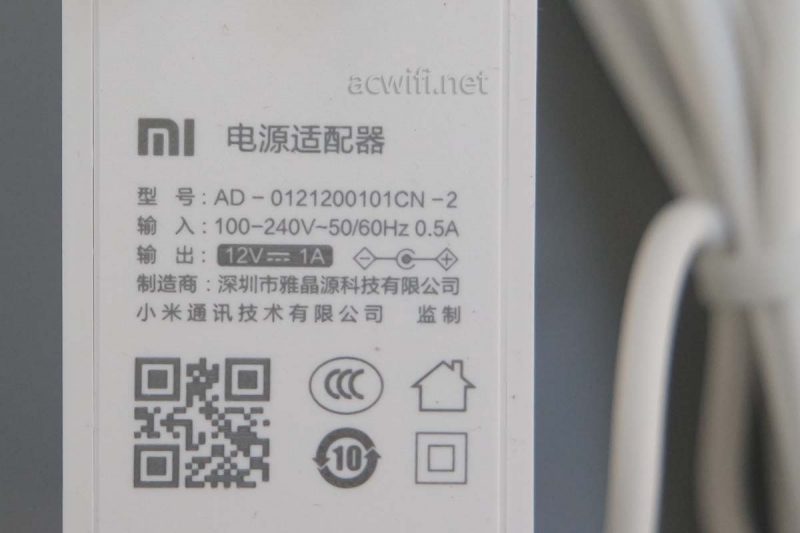

电源规格是12V/1A，说电源功率低也没用。厂家要省成本。DC插头一如即往的40 1.7，真是不通用的DC电源插头规格。

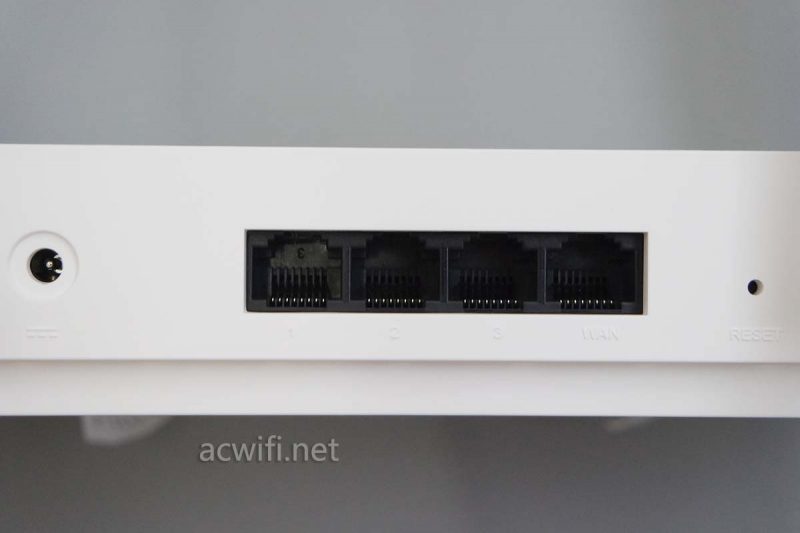

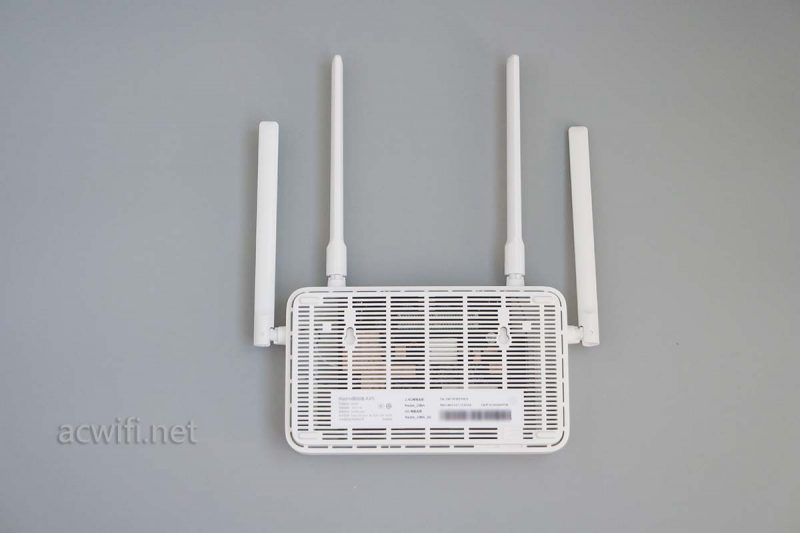

机身背后四个全千兆网口，很少有WAN口在右侧位置。
（京东快递送来的时候已经傍晚，光线不足，拍出的照片质量不佳，将就吧）
开拆：

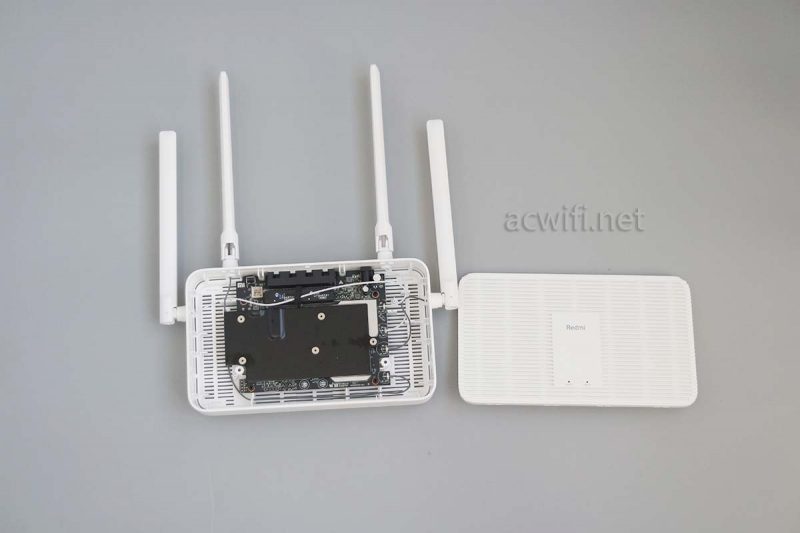

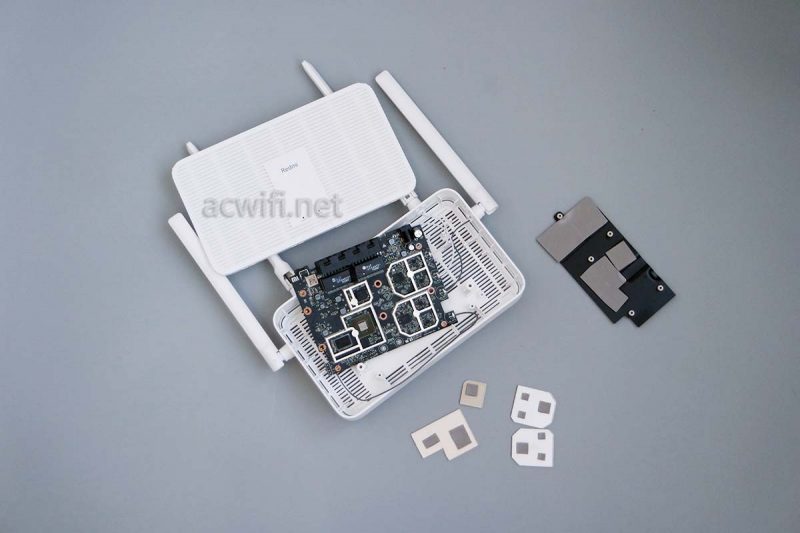

撬开上盖：

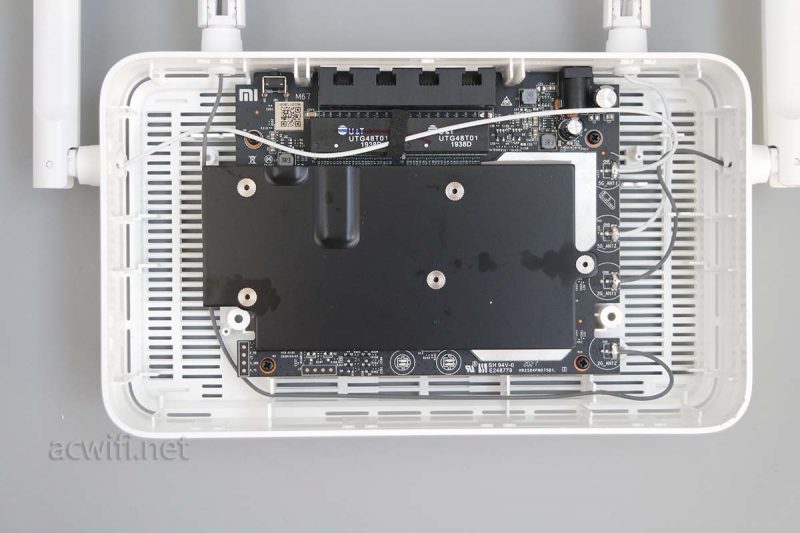

拉近一点看主板：

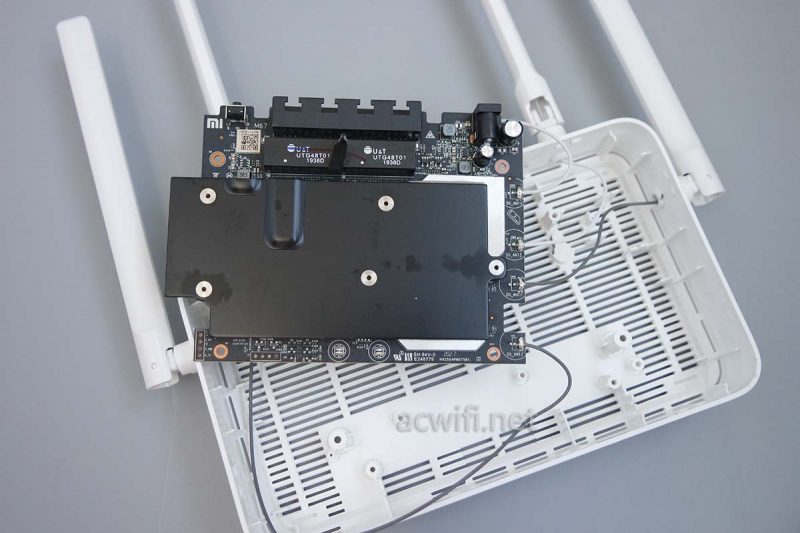

天线馈线直接焊在主板上，拿出费劲。

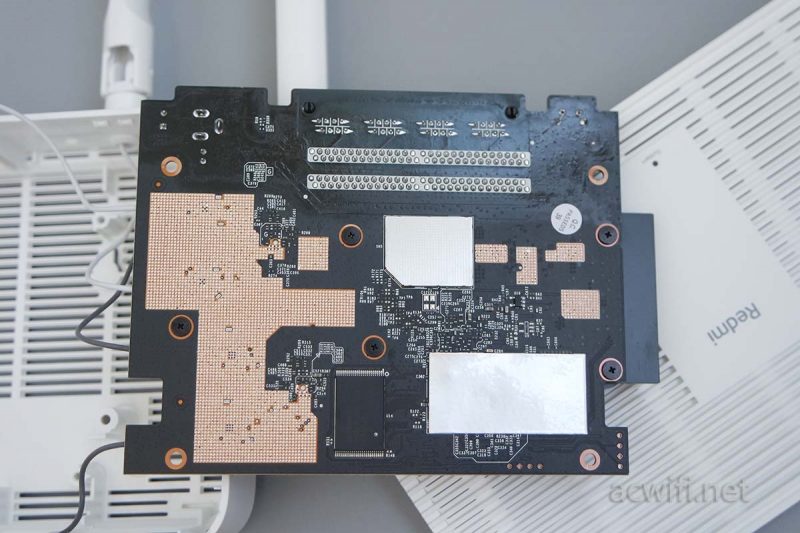

翻过去看主板背面：
底部有一屏蔽罩，拆不下来，位置是交换机芯片的正下方，不暴力拆它了，里面没芯片，小米AX1800就没有这片屏蔽罩。
然后下方银色的长方形，上次在淘宝也找不到这种材料，厚度1mm，一面是自粘且不导电，银色一面是金属层起屏蔽作用。可以自己DIY，用双面胶+铝箔组合。我贪心买了2mm厚的双面胶，没这种美观。

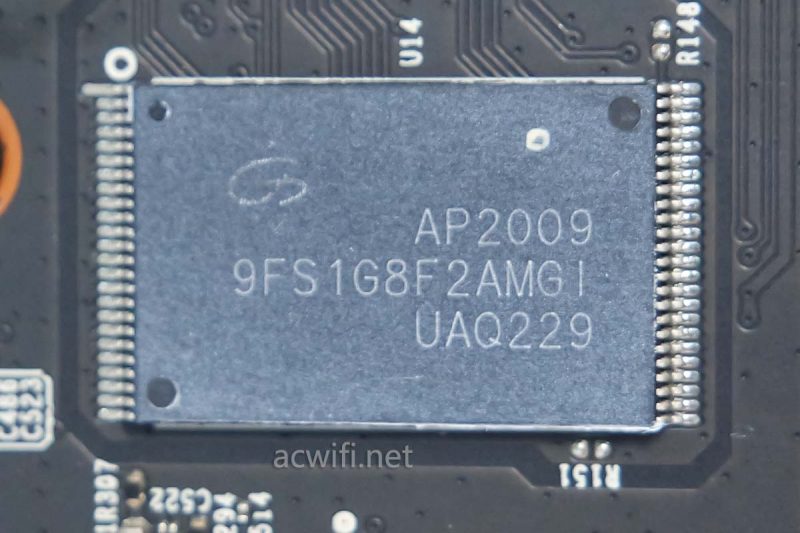

背面有一闪存芯片，型号是GD9FS1G8F2AMGI，容量是128MB，是一颗SLC NAND FLASH。

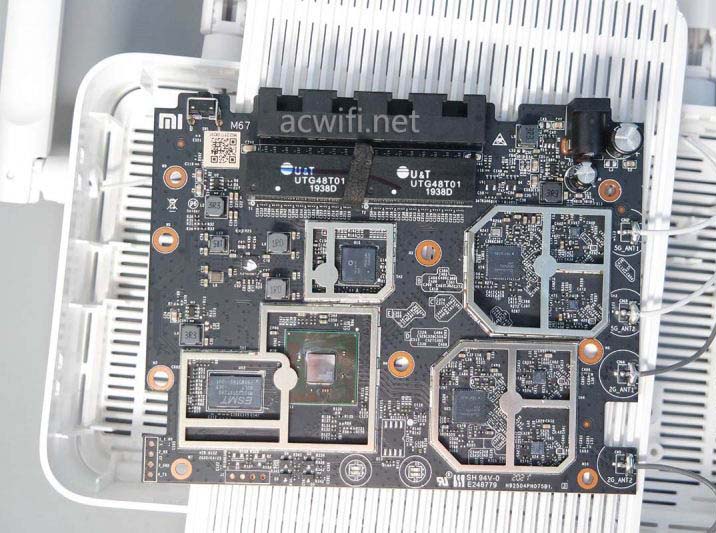

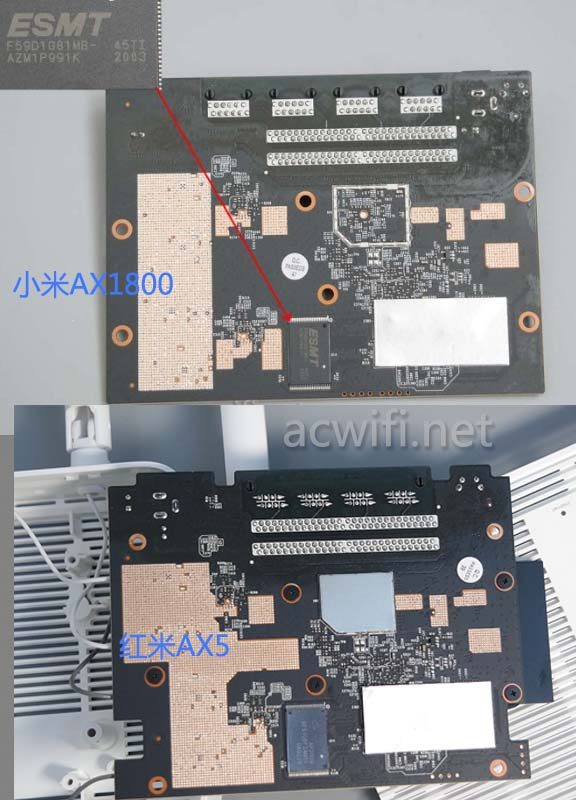

把红米AX5与小米AX1800的主板背面拼在一起比较：
芯片布局是一样的，闪存也是一样128MB容量。

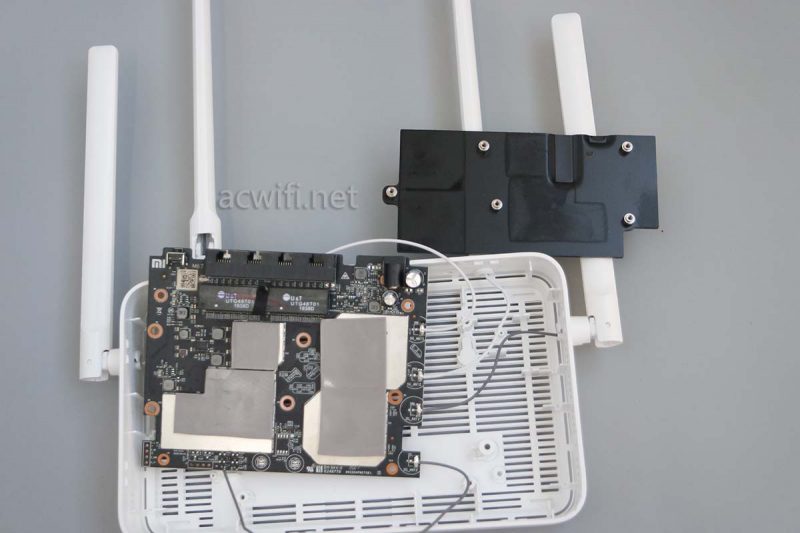

主板正面，把散热器取下来，屏蔽罩与散热器之间有导热硅胶垫：

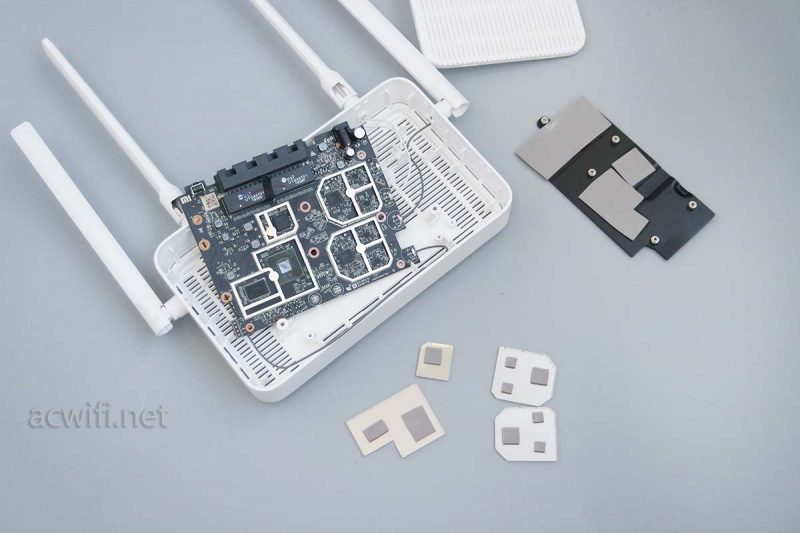

有4个屏蔽罩，全部撬开，屏蔽罩下方与每颗芯片之间也有用导热硅胶垫，包括功放芯片上方也有。

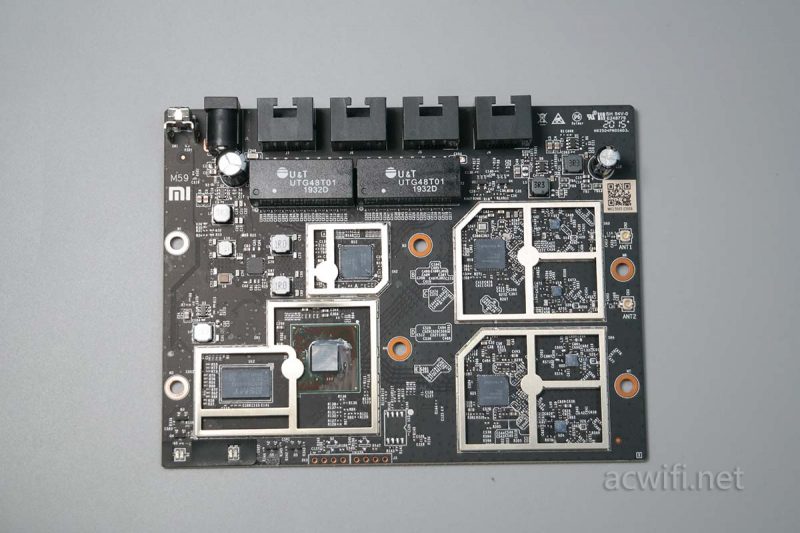

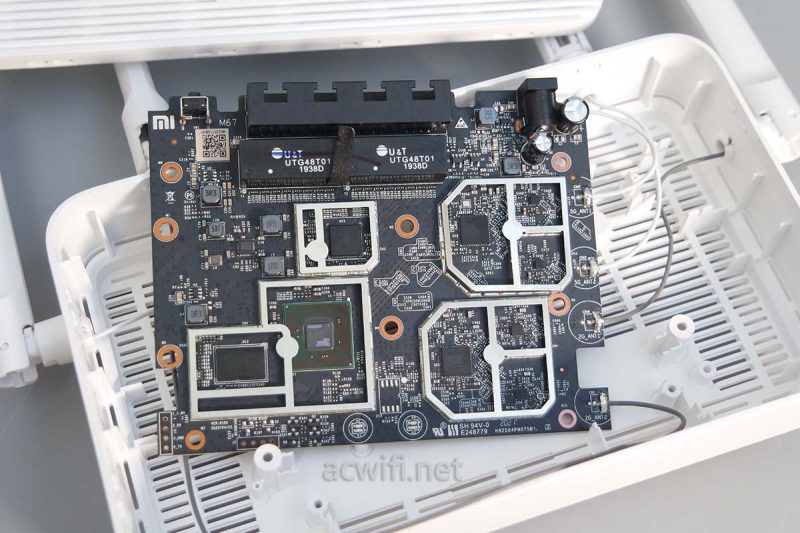

放大看主板正面：

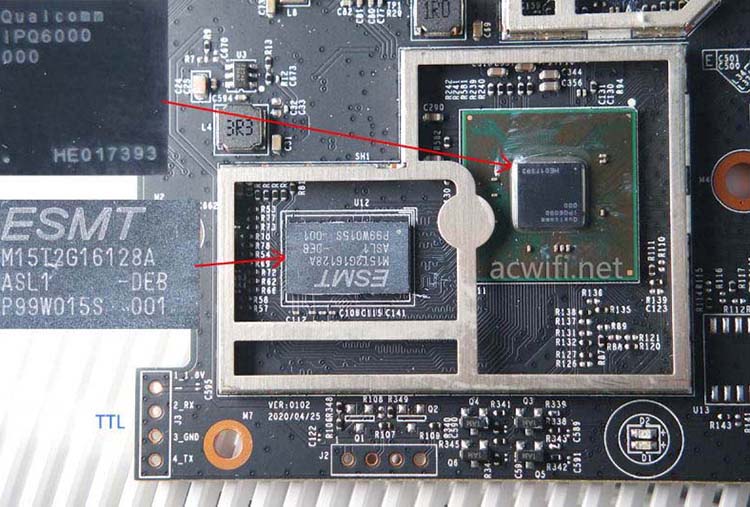

先看CPU吧！型号是IPQ6000，高通四核1.2GHz。CPU左下角有一颗内存芯片，型号是M15T2G16128A，容量256MB，DDR3。左下角有TTL接口，针脚定义在主板上已注明。

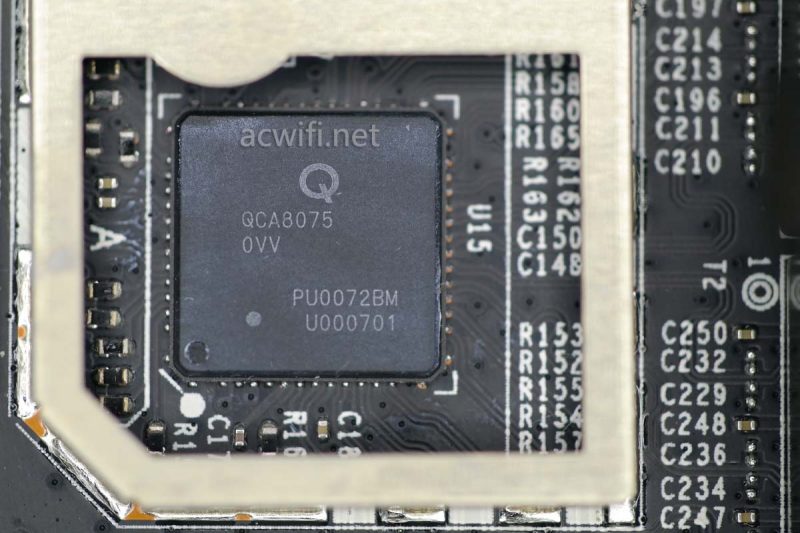

CPU上方有一颗IPQ8075，是5口千兆交换芯片：

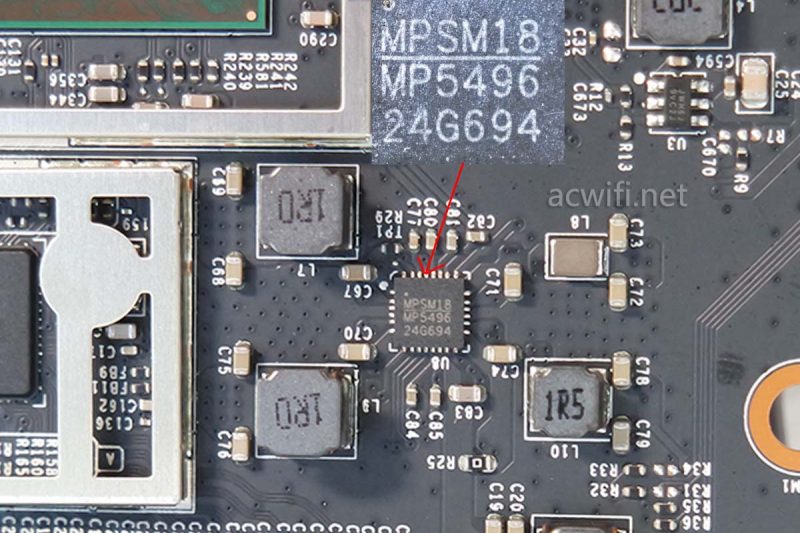

CPU旁边一颗这样的芯片，上面丝印着MPSM18 MP5496，是一颗MPS电源管理芯片，负责对CPU的供电，不像AX3600用高通自家的PMP8074，IPQ6000也不需要这么大的电源功率，AX5待机功率5W多一点。AX3600要高出3W多。
现在看无线射频电路部分。

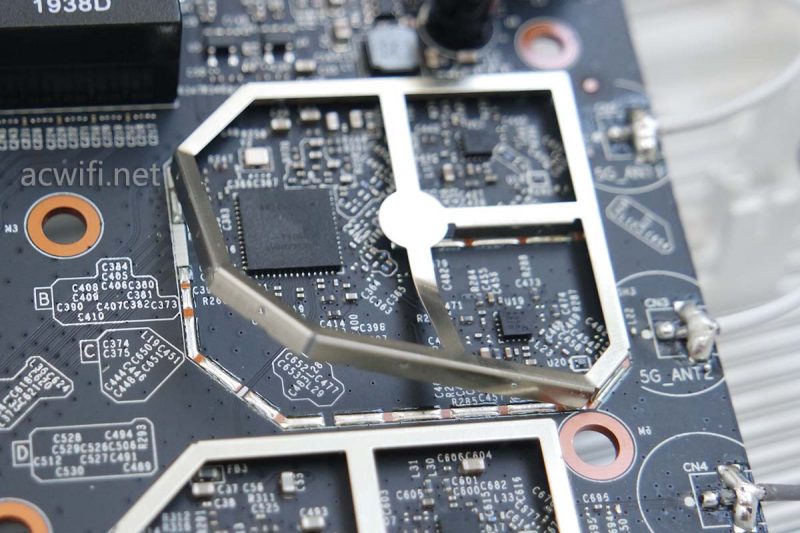

在拆屏蔽罩的时候，也没太用力，这框架脱焊翘起来了：

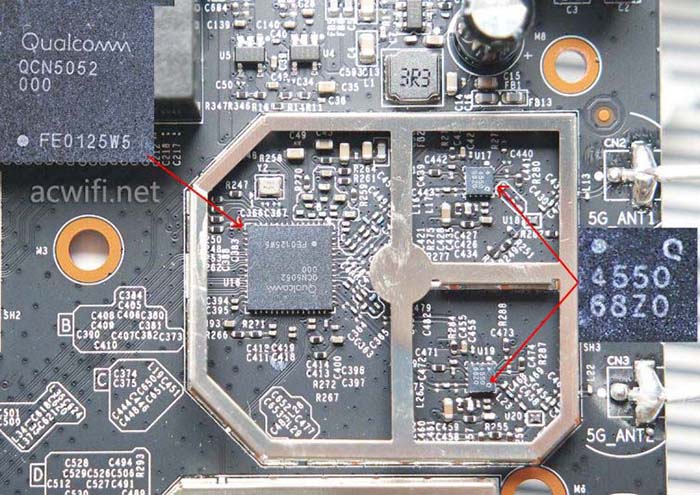

5G无线芯片型号是QCN5052，802.11ax 2x2mimo，在80MHz频宽下最高速率1.2Gbps。外置两颗功放芯片，上面丝印着4550，型号是QPF4550。The Qorvo® QPF4550 is an integrated front end module (FEM) designed for Wi-Fi 6 (802.11ax) systems. The compact form factor and integrated matching minimizes layout area in the application.
它的参数是：
5150 – 5925 MHz
POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
HE160代表在802.11ax模式下的160频宽，VHT80代表在802.11ac模式下的80MHz频宽，因为QCN5052只支持80MHz频宽，所以看HE80的数据就行。最多只能算是中功率的功放。跟小米AX1800功放一样，但用我的神机小米4C在楼下D点测速不如小米Ax1800快。拆机后我尽快做出测速，跟小米AX1800对比一下。

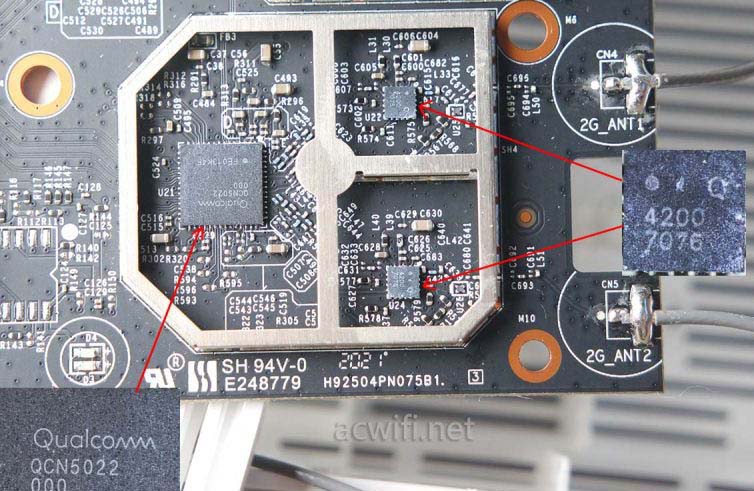

2.4G无线芯片型号是QCN5022，支持802.11ax 2x2mimo，在40MHz频宽下最高速率573Mbps，如果你手机只支持20MHz频宽，速率就是276Mbps，如果你手机只支持WIFI5且能支持256-QAM，速率就是173Mbps，如果只支持64-QAM就是144Mbps速率，如果你手机只有1x1mimo，速率只有72Mbps，如果你宽带是100兆，你拿这样的手机测速勉强能50兆，别想达到100兆速度。所以在测速不满意的时候先看看手机的连接速率是多少。
QCN5022外置两颗独立的功放芯片，上面丝印着4200，型号是QPF4200。The Qorvo® QPF4200 is an integrated front end module (FEM)designed for Wi-Fi 6 (802.11ax) systems.
它的参数如下：
2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector
如果2.4G不给手机用，不需要用2.4G达到高速，只是为了增加2.4G信号覆盖能力，完全可以关掉2.4G的WIFI6模式，但是我看路由器的WIFI设置界面里面只有一个WIFI6开关，没有针对2.4G的开关。这只是从单颗功放参数上来看的的理论，实际情况，嗯！要你亲身试过才知道。
在WIFI5模式和256-QAM、40MHz频宽下，放大功率+21dBm=141mW，不算强；当在WIFI6模式和1024-QAM和40MHz频宽下时，放大功率+19dBm=80mW。

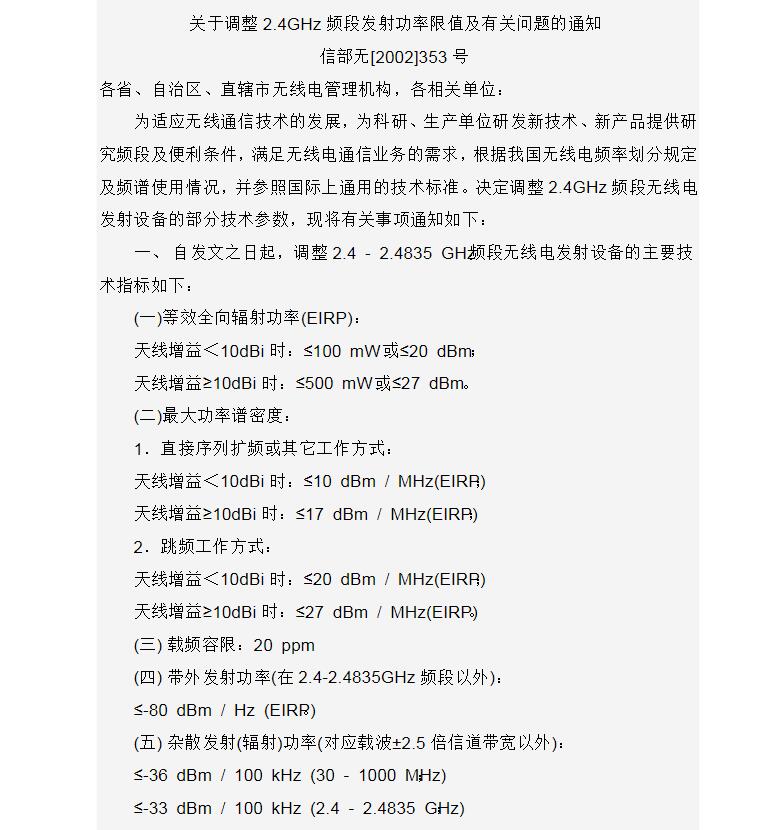

但100mW是我国2.4G功率上限值了，这个标准来源如这里：国家对2.4GHz无线设备发射功率的限制以及相关规定
家用无线路由器的天线增益通常是7dBi或以下，多数是5dBi，最利于室内覆盖，从上图看出，功率值是小于或等于100mW。
而5G就不是这个限制值了，上限是200mW，标准来源于：【工业和信息化部发布5150-5350兆赫兹频段无线接入系统频率使用相关事宜的通知】

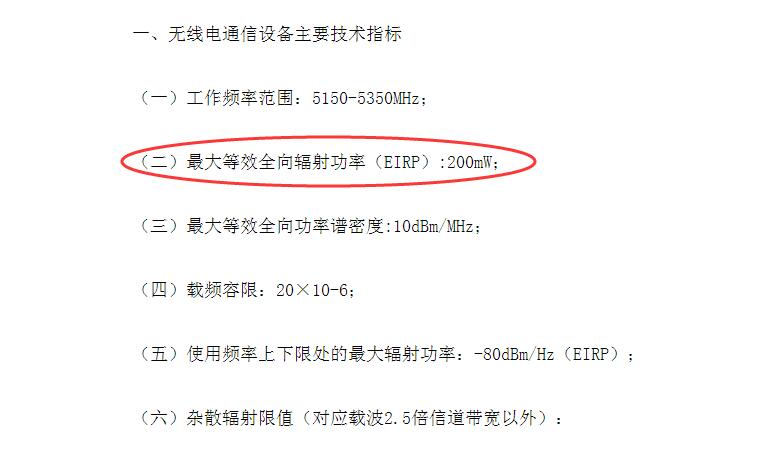

5150-5350MHz是指5G信道36-64，它规格 了最大功率200mW。
那么高频信道149以上是怎样的规格定呢，那就要看：【关于使用5.8GHz频段频率事宜的通知】

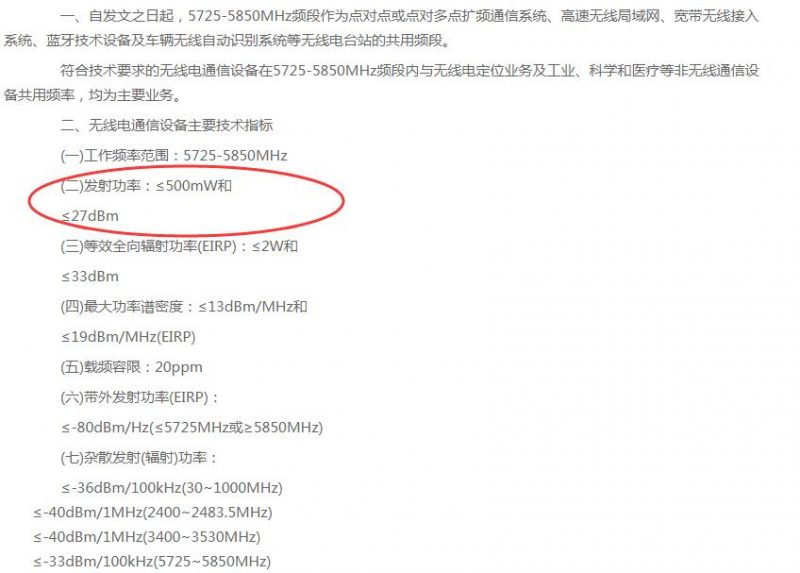

5725-5850MHz对应的5G信道是149以上的信道，最大功率小于或等于500mW，也就是27dBm。
总结一下，中国标准是2.4G不能超过100mW，5G不能超过500mW。以前一直误以为5G也不能超过100mW功率，误导了大家。真抱歉！这些资料如有理解错的，也欢迎指正！
经常有人留言问我设置信道的问题，我会回答：2.4G信道设置自动就行了，你看啥软件也没用，避不过的。5G信道你分别用44信道和161信道在远些的距离测速对比，哪个快就用哪个，也就是高、低信道各测速。
红米AX5就拆机完了，结论是跟小米AX1800一样。从229元的价格来看，这做工，这用料，很难有对手，只谈硬件的话。如果谈固件，就是一坨X。
小米AX1800如下图：
小米AX1800拆机，小米第二款WIFI6无线路由器
就是一个换壳产品。价格便宜了，对消费者来说就是好事。
