在OSPF单区域中，每台路由器都要收集其他所有路由器的链路状态信息，如果网路规模不断扩大，链路状态信息也会随之不断的增多，这将使得单台路由器上链路状态数据库非常庞大，导致路由器负担加重，也不便于维护管理。为了解决上述问题，OSPF协议可以将整个自治系统划分为不同的区域（Area），就像一个国家的国土面积很大时，会把整个国家划分为不同的省份来管理一样。

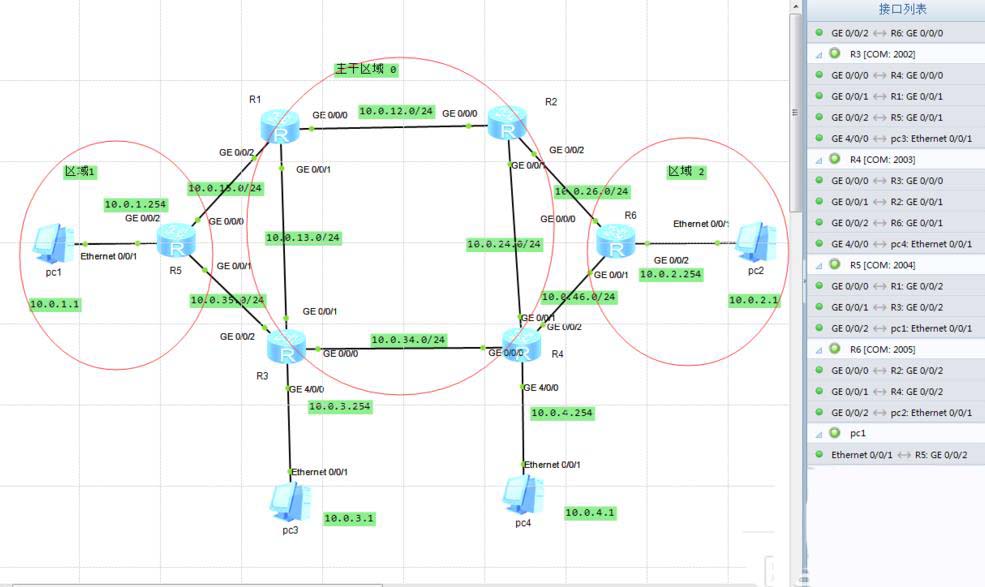

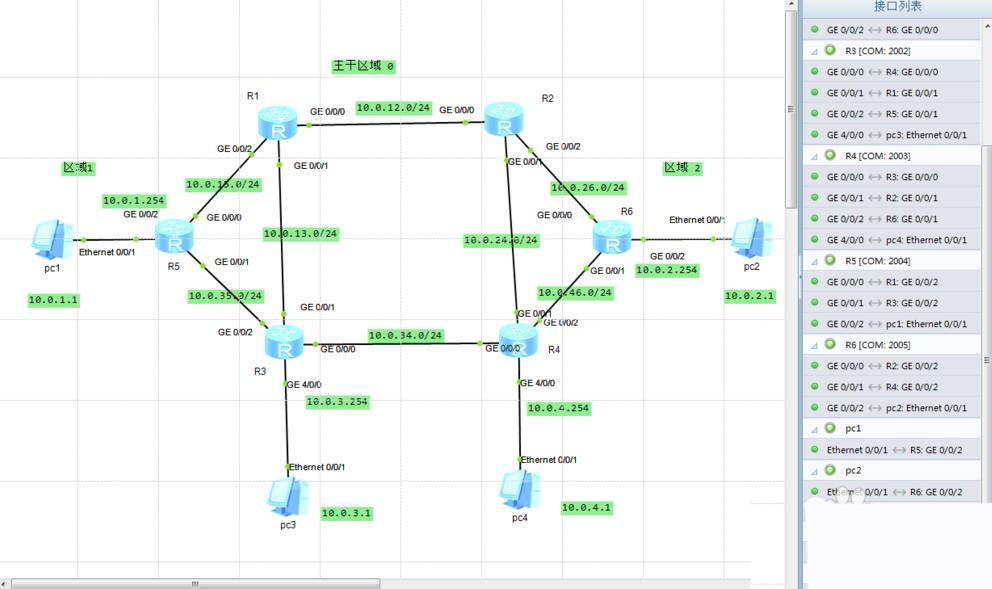

1、先将设计区域在逻辑上划分区域，分为主干区域0、区域1、区域2。

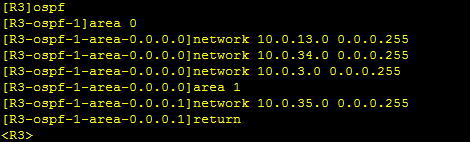

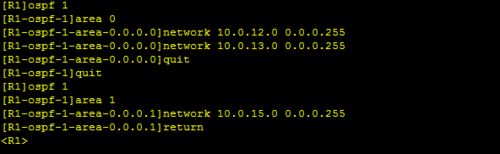

2、配置骨干区域路由器，在R1、R3、上创建OSPF进程，并在骨干区域0视图下通告总部网段。

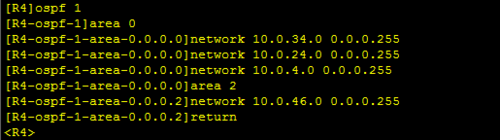

3、配置骨干区域路由器，在R2、R4上创建OSPF进程，并在骨干区域0视图下通告总部网段。

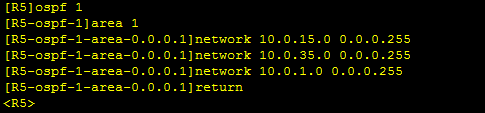

4、配置非骨干区域路由器，在R5上创建OSPF进程，创建并进入区域1，并通告相应网段。在相关路由器R1、R3上创建区域1，并将于R5相连的接口通告。（R1、R3配置在步骤2。）

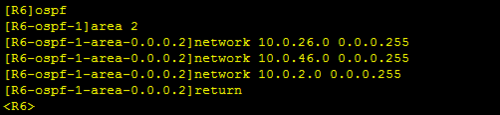

5、配置非骨干区域路由器，在R6上创建OSPF进程，创建并进入区域2，并通告相应网段。在相关路由器R2、R4上创建区域2，并将于R6相连的接口通告。（R2、R4配置在步骤3。）

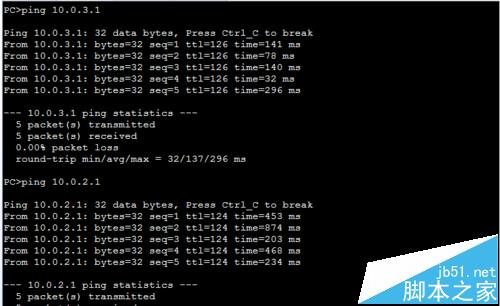

6、完成上述配置后，查看各区域电脑的连同性。
注意事项：
交换机配置命令不区分大小写（密码类除外）。
