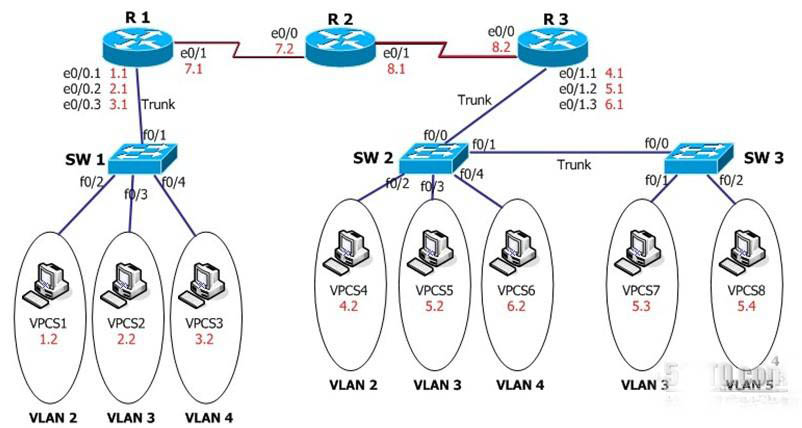

大家看到大家看到上面这个简单的拓扑了吗？我们这次的实验目的就是让这三台路由之间都可以实现通信，也就是互相之间可以ping通。
我们可以看到，当所有的Router都连接在一起的时候，其中同一网段内是可以实现互相访问的，但是我们如何才能够让不同网段之间的路由也可以互相访问呢？那就是静态路由配置，可能有的朋友会问怎么不用动态路由协议呢？是的，当设备过多时我们当然会考虑优先使用动态路由协议来配置了，因为那样会更加方便，但咱们现在不是做实验么，以掌握技巧为主。好了，废话不多说，在下面我会写出各个路由的详细配置与说明，供大家参考学习。
实验步骤：
1、在SW1中新建VLAN，并将VPCS1-3加入各个VLAN：
sw1>enable
sw1#vlan da
sw1(vlan)#vlan 2
sw1(vlan)#vlan 3
sw1(vlan)#vlan 4
sw1(vlan)#apply
sw1(vlan)#exit
Sw2>enable
Sw2#vlan da
Sw2(vlan)#vlan 2
Sw2(vlan)#vlan 3
Sw2(vlan)#vlan 4
Sw2(vlan)#apply
Sw2(vlan)#exit
Sw3>enable
Sw3#vlan da
Sw3(vlan)#vlan 3
Sw2(vlan)#vlan 5
Sw2(vlan)#apply
Sw2(vlan)#exit
-------------------------------------------------
2、 将VPCS加入VLAN：
Sw1>enable
Sw1#config terminal
Sw1(config)#interface f0/2
Sw1(config-if)#switchport access vlan 2
Sw1(config-if)#no shutdown (打开端口)
Sw1(config-if)#exit
Sw1(config)#exit
Sw1#show interface status (查看端口状态)
Sw1#show running-config (查看运行状态)
分别将Sw1-3的VPCS加入到VLAN并打开端口。
--------------------------------------------------
3、 给SW1、SW2和SW3配置中继链路：
Sw1>enable
Sw1#config terminal
Sw1(config)#interface f0/1
Sw1(config-if)#switchport mode trunk
Sw1(config-if)#no shutdown
Sw1(config-if)#exit
Sw3>enable
Sw3#config terminal
Sw3(config)#interface f0/1
Sw3(config-if)#switchport mode trunk
Sw3(config-if)#no shutdown
Sw3(config-if)#exit
Sw2>enable
Sw2#config terminal
Sw2(config)#interface f0/0
Sw2(config-if)#switchport mode trunk
Sw2(config-if)#no shutdown
Sw2(config-if)#exit
Sw2>enable
Sw2#config terminal
Sw2(config)#interface f0/1
Sw2(config-if)#switchport mode trunk
Sw2(config-if)#no shutdown
Sw2(config-if)#exit
4、配置R1、R2和R3的IP地址及路由：
R1(config)#interf e0/0
R1(config-if)#duplex full (将e0/0端口设为全双工模式或将与其相连的交换机端口设为半双工模式)
R1(config-if)#no shutdown (将e0/0端口启用)
R1(config)#interf e0/0.1
R1(config-subif)#encapsolution dot1q 2 (和VLAN2连接的端口e0/0.1启用dot1q协议)
R1(config-subif)#ip addr 192.168.1.1 255.255.255.0
R1(config-subif)# no shutdown
R1(config)#interf e0/0.2
R1(config-subif)#encapsolution dot1q 3 (和VLAN3连接的端口e0/0.2启用dot1q协议)
R1(config-subif)#ip addr 192.168.2.1 255.255.255.0
R1(config-subif)# no shutdown
R1(config)#interf e0/0.3
R1(config-subif)#encapsolution dot1q 4 (和VLAN4连接的端口e0/0.3启用dot1q协议)
R1(config-subif)#ip addr 192.168.3.1 255.255.255.0
R1(config-subif)# no shutdown
R1(config)#interf e0/1
R1(config-if)#duplex full
R1(config-if)#ip addr 192.168.7.1 255.255.255.0 (给端口e0/1设置IP地址)
R1(config-if)#no shutdown
R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.7.2 (开启默认路由，192.168.7.2为下一跳地址)
R1(config)#exit
R1#show ip interface (查看端口状态)
R1#show ip route (查看路由表)
R2(config)#inter e0/0
完成最后的配置时，我们的三个路由器以及路由器下面的交换机之间就可以相互访问了，当ping 的时候就会看到5个感叹号就表明连通了，谢谢阅读，希望能帮到大家，请继续关注脚本之家，我们会努力分享更多优秀的文章。
