家里最近入手个新路由，型号是D-Link DI-524M，如下图：
路由设置上网还是挺简单的，下面为大家一一图解：

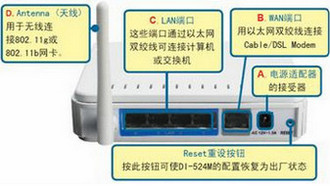

首先将DI-524M的12V交流电源适配器接头插入DI-524M后面板的电源插孔处，另一端接入电源插座。当通电之后会看到前面板的Power指示灯（电源指示灯）亮。待DI-524M启动完毕后再进行下一步的操作 。

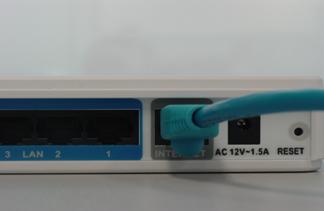

将连接至Modem的网线接到DI-524M的Internet口（有的路由器为WAN口）。

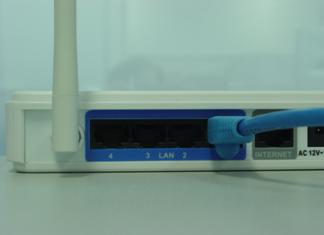

将连接计算机网卡的网线接在LAN接口的任意一口。

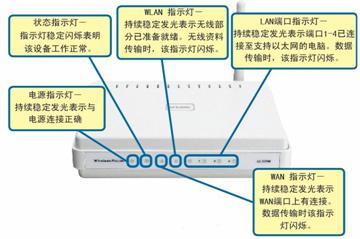

完成连接设定后，DI-524M的面板灯应为：
（1）电源指示灯：恒亮；
（2）系统状态指示灯：约每秒闪烁一次；
（3）WAN口指示灯：不定时闪烁；
（4）无线网络指示灯：不定时闪烁；
（5）LAN口指示灯：不定时闪烁（接有电脑）
2.计算机网络设置（做设置时请将计算机通过网线连接至DI-524M的LAN口之一）
首先设置计算机本地连接的IP地址

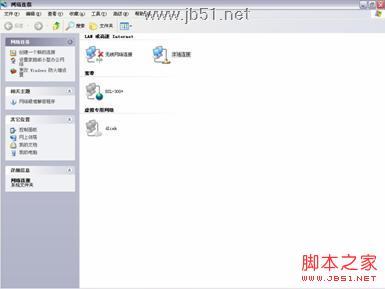

（1）计算机桌面上，右键单击“网上邻居”，选中“属性”。弹出“网络连接”窗口。

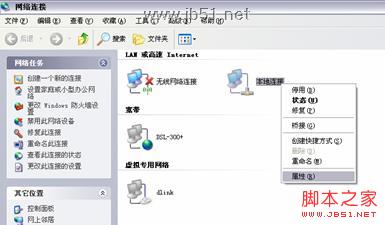

（2）右键单击本地连接－属性
（3）在随后弹出的“本地连接 属性”对话框中，选择Internet协议（TCP/IP），然后点击下方的属性按钮。在随后打开的窗口里，选择“自动获得IP地址”，单击确定，再回到前一个界面之后点击关闭。当计算机连接到DI-524M时，计算机即会自动获得IP地址。
设置完计算机之后，当本地连接显示已连接上时：

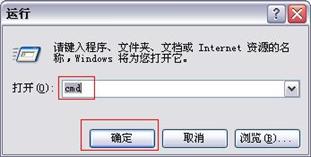

单击“开始”→“运行”，在“打开”处敲入cmd，点击确定。

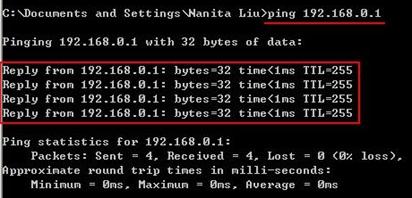

进入MS-DOS命令提示符窗口下，键入ping 192.168.0.1并回车。
如果出现“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字样则说明计算机已经和DI-524M连接成功，可以进行下一步配置。
3.DI-524M无线路由器的网络配置
打开浏览器，在浏览器的地址栏键入192.168.0.1，点击Enter键进入路由器登录界面。

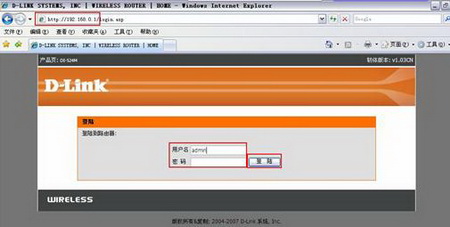

在出现的登录界面中，用户名填写admin，密码默认情况下为空，然后点击登陆进入下面的配置界面。

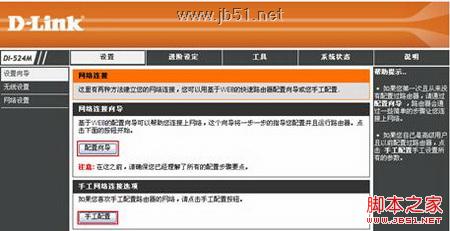

从这个界面可以看到，可以通过两种方法对路由器进行网络连接的设置：一是使用配置向导，二是使用手动配置。下面针对配置向导的使用进行说明。

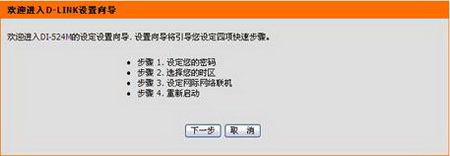

点击配置向导后显示网络连接设置的步骤，了解该步骤之后，即可点击下一步，进行设置。

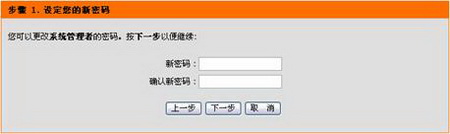

点击下一步之后，在下面的窗口中进行管理密码的设定。
默认状况下，进入路由器配置界面的管理密码为空，为了保证该设备的安全，您可以设置一个密码，以防止别人更改您的路由器的配置。

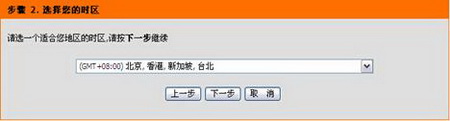

中国地区在下拉菜单中选择GMT＋8：00时区，然后单击下一步，进入网络连接的设置。

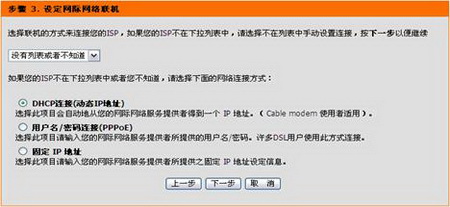

总共用三种方式的选择： DHCP 连接（动态IP地址）、用户名/密码 连接（PPPoE方式）、固定IP地址连接方式。默认状态下为DHCP连接（动态IP地址）。
如果您不清楚要选择何种类型可参考以下类型：
A．若您电脑直接接上ADSL或Cable Modem时，不需要做任何连接相关设置即可连至网络的话，请选择DHCP连接；
B．若您电脑直接接上ADSL Modem时，需要设定ADSL帐户/密码后，而且需要进行连接动作后才可以连接至网络的话，请选择PPPoE；
C．若您电脑直接接上ADSL或Cable Modem时，需要另外指定一个固定的IP地址后才可以连接至网络的话，请选择固定IP地址。
D．或者与您的网络服务供应商联系以获取网络连接方式。
下面以PPPoE方式为例进行说明。

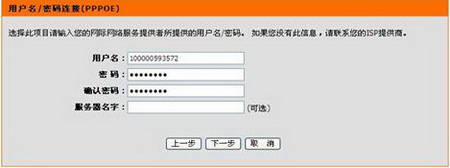

在上一界面中选择“用户名/密码 连接（PPPoE）” ―― PPPoE方式连接
点选用户名/密码连接，然后单击下一步。

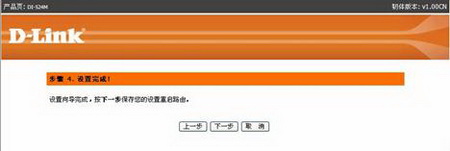

系统提示网络连接已经设置完成，点击下一步以保存设置并重启路由器。

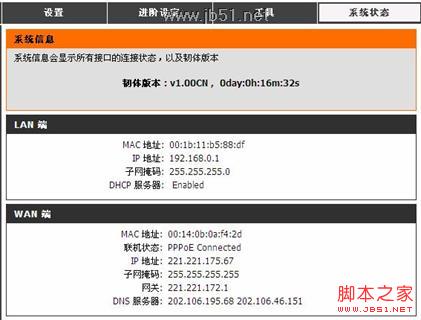

在系统状态界面中看到PPPoE已经连接上，且路由器的WAN端也获取到了由电信部门分配的IP地址信息。
至此，按照设置向导所进行的网络连接部分的配置就已经完成。
以上网络连接设置向导您只需要进行一次，之后其余的电脑只需要在操作系统中做TCP/IP相关设置即可。
注意：对于每月限时使用网络的用户来说，每次不上网的时候请关闭路由器电源，以免产生不必要的费用损失。
