说一下我的设置吧，路由器不一样，原理应该是一样的，下面就以TL-R480T举例说明。R480T软件升级后的界面如下，新增“QoS”：
方法/步骤
进入路由器管理界面，进入IP与带宽控制。开启IP带宽控制功能，并输入上行和下行的带宽速率(总的带宽)。

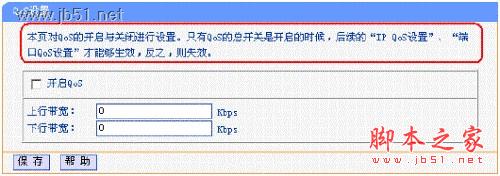

QoS Set界面如下图

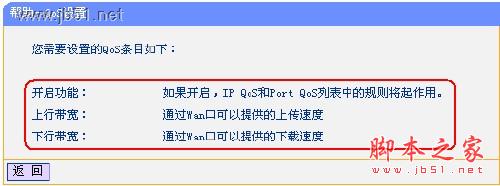

上图中红线勾勒部分的信息重要性就不强调了，下面有“上行带宽”和“下行带宽”两项参数，点击页面“帮助”按钮可以看到下图信息：

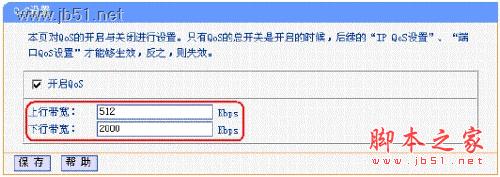

可以将“上行带宽”和“下行带宽”理解为用户申请的宽带线路的实际上下行带宽，比如ADSL线路上行512Kbps下行2Mbps ，那么就可以在这里分别填写如下：
如上图，在这里强调的是：必须先开启这里的开关“开启QoS”并填入线路实际的上下行带宽，然后才能在IP QoS页面继续配置，否则会提示错误。

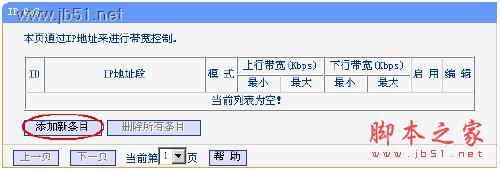

下面是IP QoS设置界面：

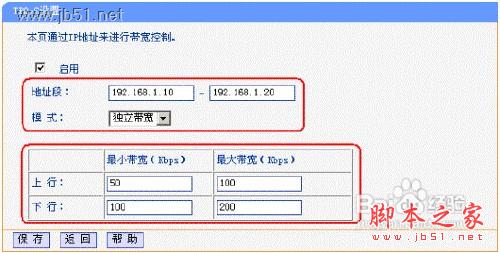

举例添加如下新条目，如下图：
注意事项
“地址段”——包含了从.10到.20总共11个IP地址。另外，这里的地址段允许输入和路由器LAN口IP地址不在同一网段的IP地址，意味着用户内网如果采用三层交换设备规划了不同子网的方案下，我们的路由器也可以支持对不同网段IP的带宽限制。
模式——独立带宽，顾名思义下面的“最大带宽”“最小带宽”是针对这段IP地址里面的每一个IP而言，如果模式选择了“共享带宽”也就是这段IP共享下面的参数
“上行/下行”——我们都知道网络上传输的数据流是有方向的，比如BT下载，可以从Internet上的服务器下载数据，自身也作为服务器上传数据，我司路由器IP QoS就是根据这种“有方向性的数据流”来分别进行限制。
路由器非常准确的对上/下行数据流分开来进行了限制。就上图填写的参数，假设配置了192.168.1.10这个IP地址的主机正在进行BT下载，那么这台主机的数据流量会比较大，这台主机的数据流分两部分：一部分是它从别的服务器下载数据，一部分是它上传数据给别的主机。路由器的IP QoS将会对这台.10的主机下载和上传两个方向的数据流量分别进行规定限制。
按照上面填写的参数，.10主机在上行方向（上传数据）的数据流量最小保证50Kbps、最大不超过100Kbps的带宽，下行方向（下载数据）的数据流量最小保证100Kbps、最大不超过200Kbps的带宽。这里上行数据和下行数据的可用带宽是以线路实际上/下行带宽作为参考的。
