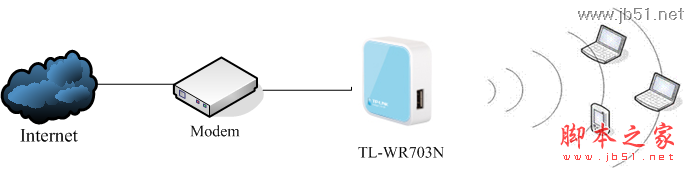

其典型的网络应用结构如下图所示。
下面介绍TL-WR703N Router模式下的快速设置方法。
一 TL-WR703N的设置

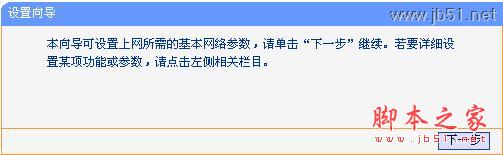

步骤1：在浏览器中输入“192.168.1.1”，输入登陆帐号及密码均为admin，打开TL-WR703N的管理界面，自动弹出“设置向导”（也可以点击管理界面菜单“设置向导”），如下图所示。

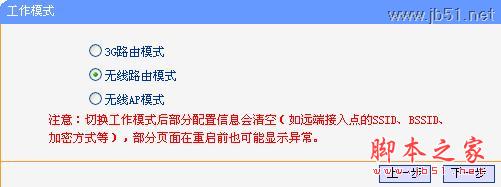

步骤2：点击“下一步”开始设置，弹出无线工作模式设置页面，如下图所示。
步骤3：选择“Router”，点击下一步，弹出无线设置页面，如下图所示。

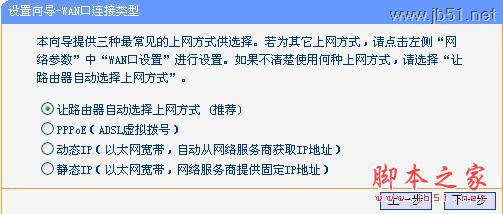

步骤4：:根据前端宽带线路来决定选择上网的方式，若不清楚可选择推荐项。此例以PPPOE为例。

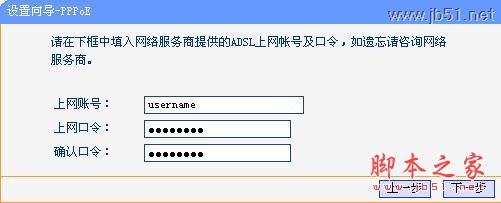

步骤5：输入宽带“上网账号”及“上网口令”，击“下一步”，如下图所示。

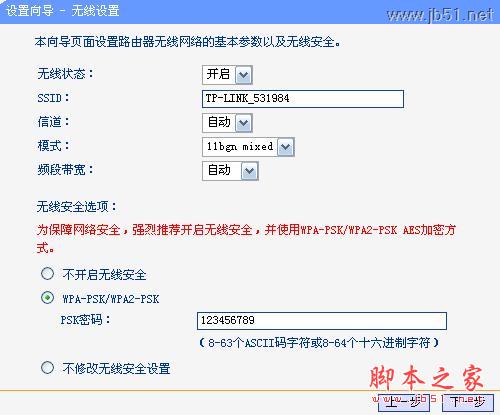

上图所示页面中，可以设置TL-WR703N的SSID（即无线网络名称TP-LINK_531984）。为防止非法用户蹭网，建议设置无线安全，推荐选择“WPA-PSK/WPA2-PSK”并设置PSK密 码（本例为123456789）。

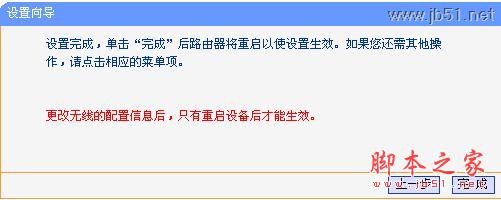

步骤6：点击“下一步”，提示设备需要重新启动，如下图所示。
点击“重启”，路由器自动重新启动，设置完成。

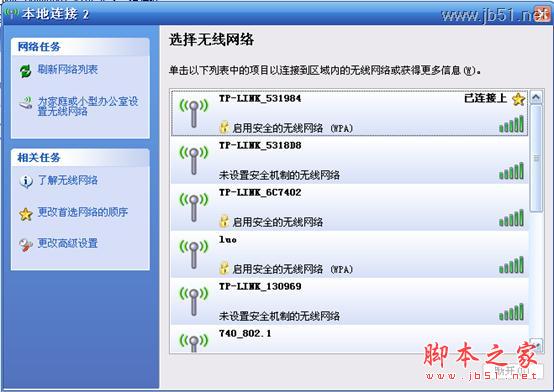

步骤7：重启完成，此时TL-WR703N的无线网络已经设置了无线安全，电脑的无线网络连接会自动断开，需要重新连接TL-WR703N的无线网络（本例中SSID为TP-LINK_531984），连接过程中需要输入TL-WR703N的无线PSK密码（本例为123456789），连接上之后，如下图所示。
若在“WAN口状态”查看到路由器已经获取到的IP及DNS服务器地址，说明PPPoE拨号成功。
至此TL-WR703N的Router模式已经配置完成，并且成功连接至互联网，无线网络也已经设置WPA-PSK/WPA2-PSK的无线安全。电脑已经可以无线连接路由器上网了，其他电脑只需连接上TL-WR703N即可正常上网。
