99元充电宝!小米16000毫安移动电源完全拆解图

所属分类: 硬件教程 / 机箱电源及散热器 阅读数: 180
收藏 0 赞 0 分享

移动电源行业里,小米移动电源都是作为一个搅局者存在。当初小米10400毫安移动电源的推出,就让其他厂百元价位的主力产品一下子掉到几十,德仪方案也是当年划时代之作。

现在小米又推出了超大容量的16000毫安,首发价格只要99元,会不会又是对行业的震撼?


10400/16000毫安


打开快递盒


采用纸盒包装


侧面

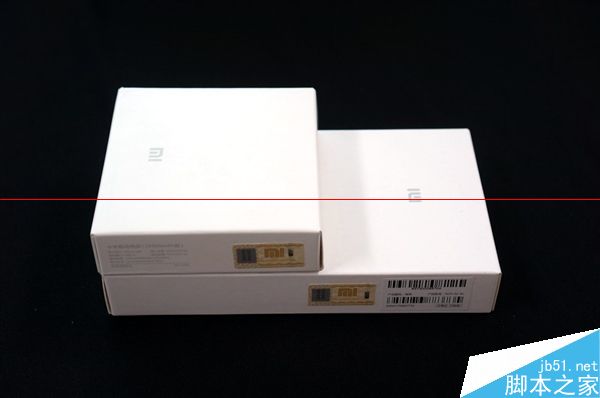

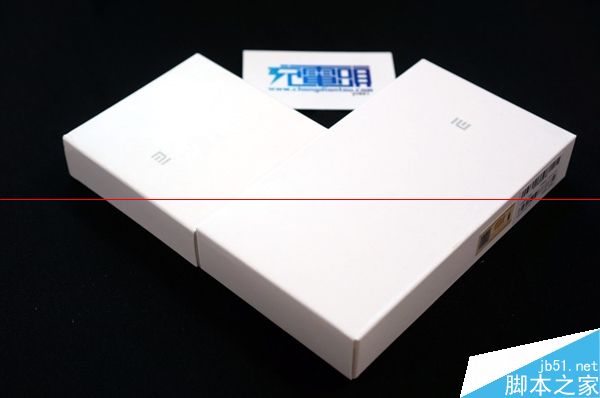

这盒子比旧版大多了

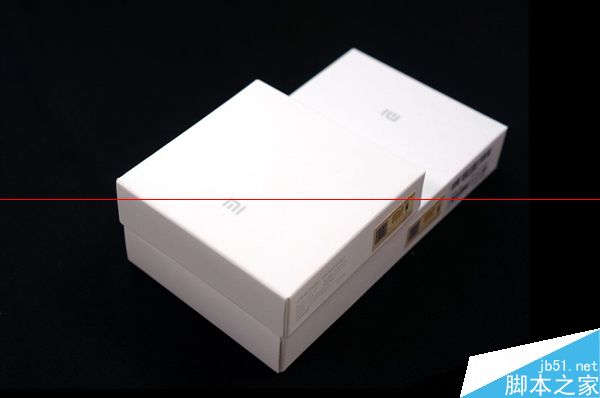

双倍大小


不知道里面会不会大的夸张?


开箱!

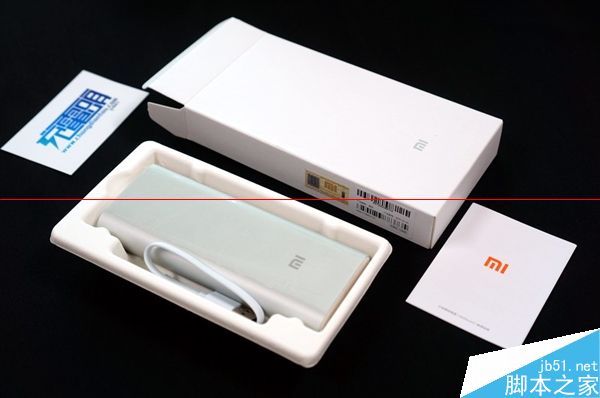

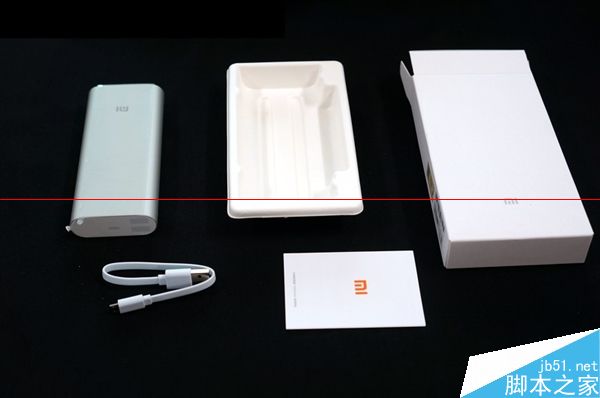

主机、数据线、保修卡

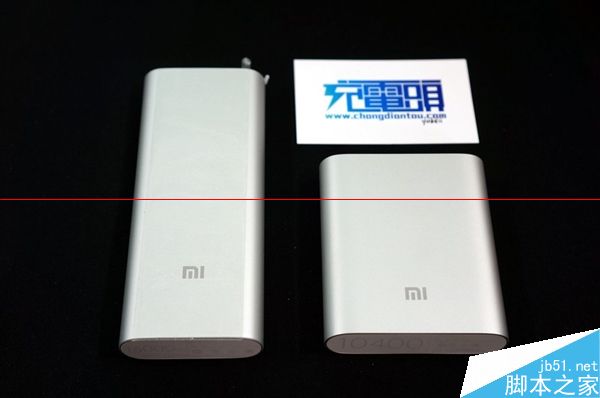

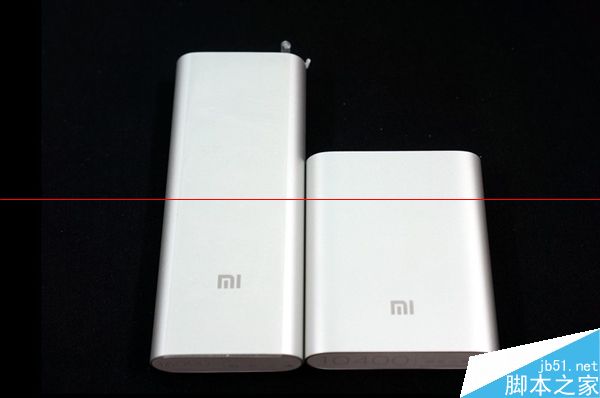

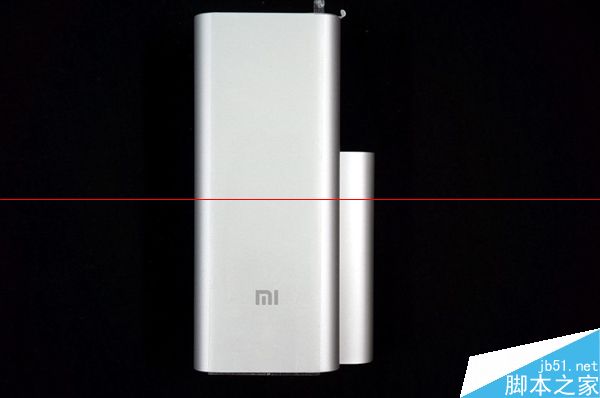

跟旧款10400毫安对比:窄了长了


对比


可以猜测的是,应该采用3+2的布局


体积的变化不知道用户能否接受?

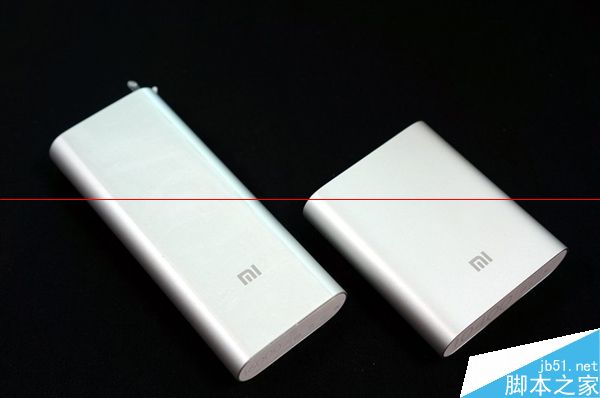

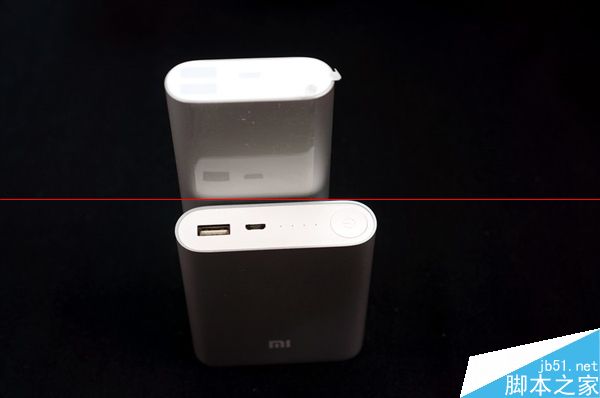

瘦子

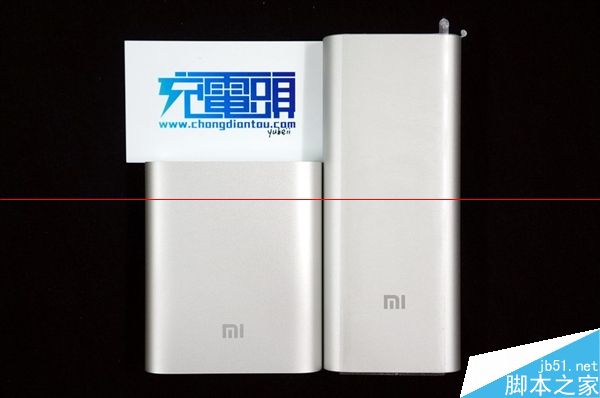

高矮胖瘦一目了然

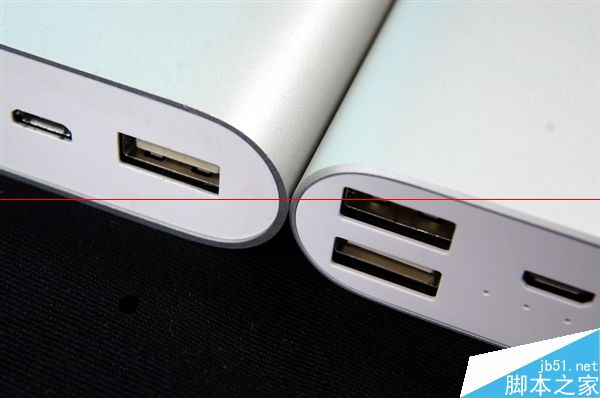

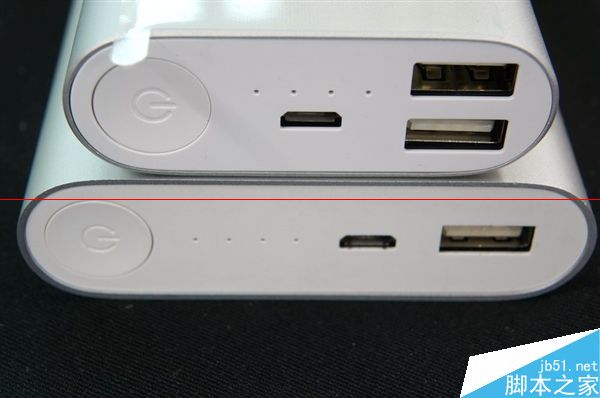

最大的变化是单口变双口了,可以两人或两台设备公用


风格仍然没变化,边角同样有倒角处理

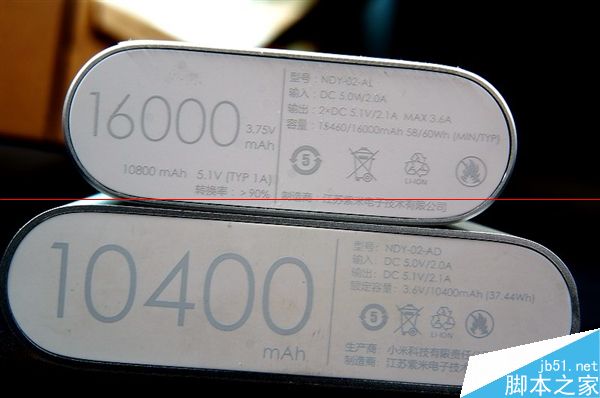

信息,看看就好

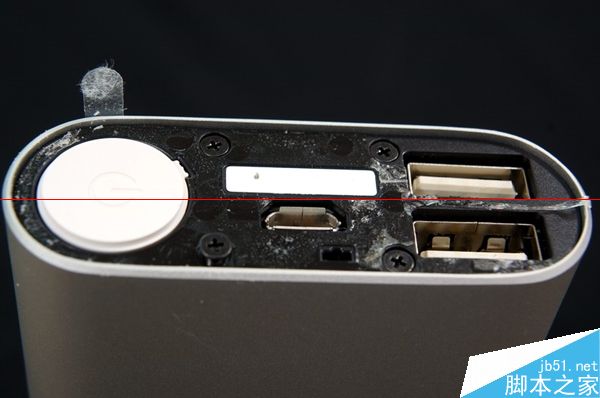

开拆,开胶片去4颗螺丝,跟旧小米一样的方式

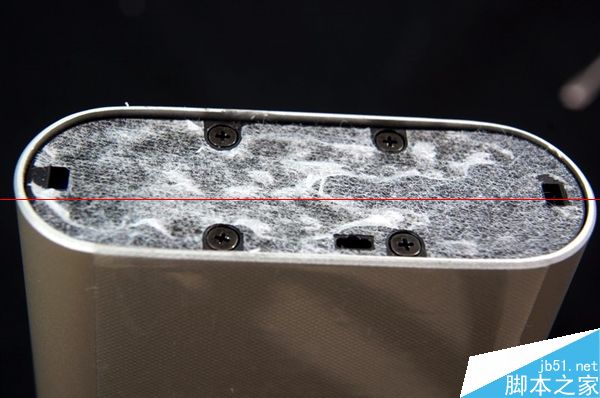

底部一样是去胶片拧4颗螺丝

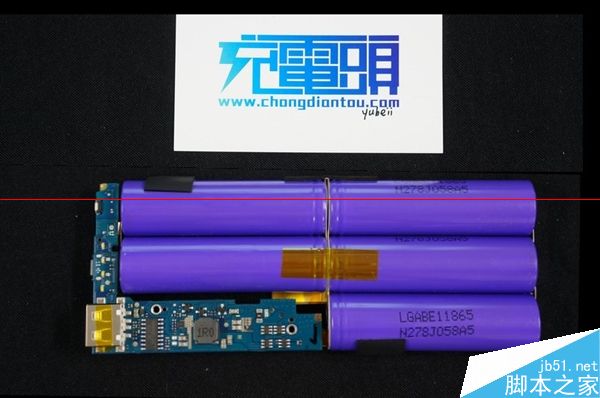

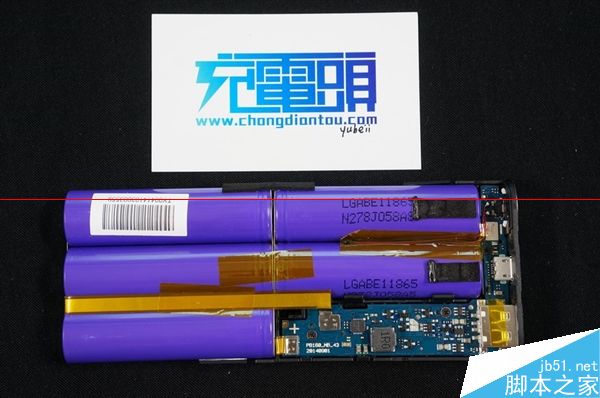

正面:电芯编码LGABE11865 LG 3200mAh 4.35V

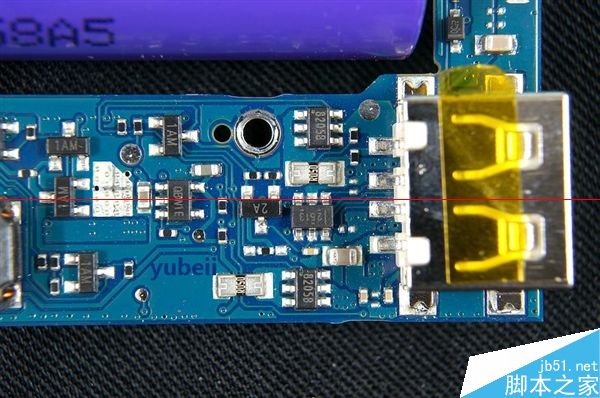

背面

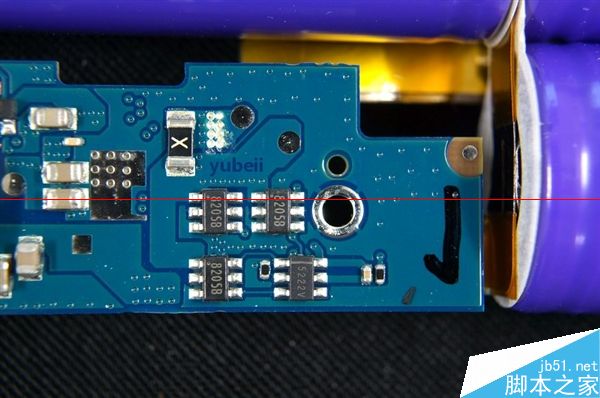

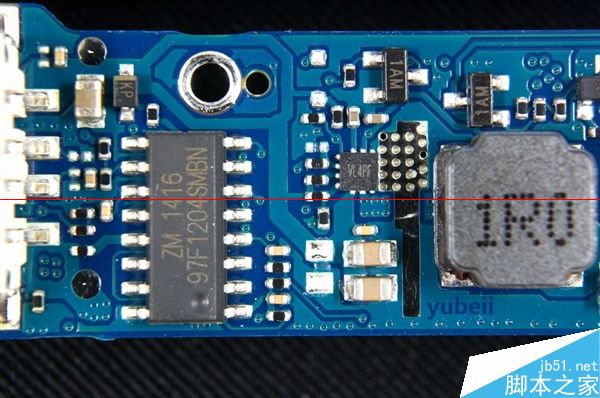

8025,保护板


主控跟sy7066类似?

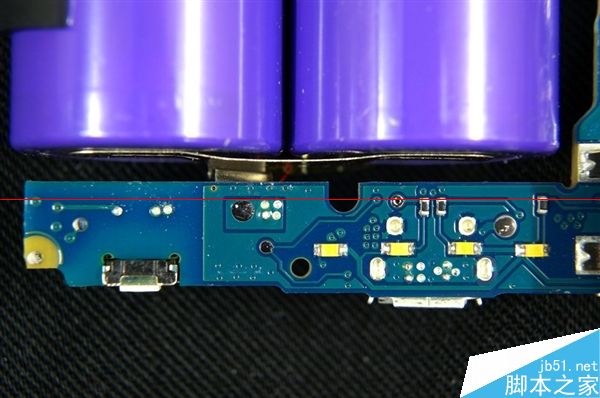

4个电量灯

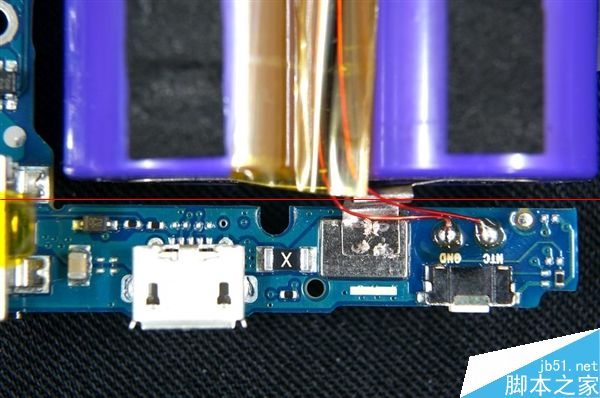

micro USB接口与电量显示按键


识别芯片

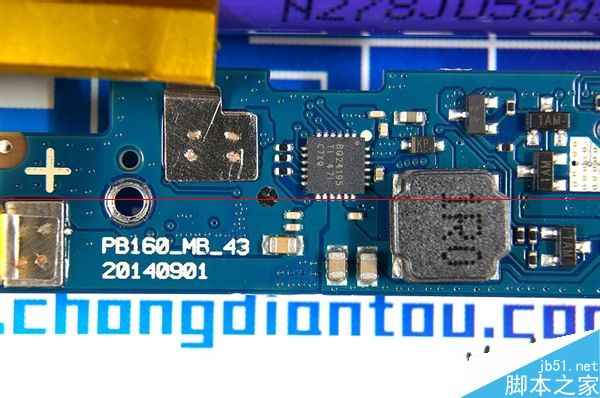

主控,德仪BQ24195,跟之前一样

经过试验,充电电流还是最大2.1A。后续将进行冲放电流电压测试、保护测试、判停截止测试、效率测试。可以看出来小米16000毫安移动电源绝对安全,可以放心使用。谢谢阅读,希望能帮到大家,请继续关注脚本之家,我们会努力分享更多优秀的文章。
