你是否拥有一台新电脑且具有前置数据交换接口,但是搞不清楚该如何把这些小线缆连接到主板上，而且时不是会听有人说：USB 前置接口把我的XX优盘烧了，痛苦。其实如果能细心正确的接好USB线，这会给我们工作带来很大的方便，今天让我们在这里给示范一下给大家看看吧。
不要给凌乱的样子给吓倒了...实际比你想像中还要容易
什么是USB?
USB它的全称为Universal Serial Bus,中文可译成"万用串列总线",这项技术数年前已经在几家公司中得到发展,如Compaq,IBM, Intel, Microsoft等等.现在演变成为每一块主板所必须集成的固化物,USB所能连接的设备可达127个且允许热插拔.意思就是说你不需要断开电源与电脑之间的连接直接分离USB设备。
USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电,而不需为每个设备提供外置电源.然而,如果你外接几个网络集线器,那外置电源是必须的.USB接品有两种接口外型A和B.A型接口较普遍,而且很小形像矩形.B型接口,又称"D"接口,通常只会出现在扩展USB线里。
USB具有两种规格,分别是V1.1,和2.0.USB 1.1传输速度为12M/秒,而USB2.0提高至360到480M/秒.USB2.0是向下兼容USB1.1,这意味问及此事将一个USB 2.0的设备插到USB1.1口中,只能按USB 1.1的速度运行。
刚才为大家简单地介绍USB的发展,及特点,下面让我们来看看该如何把这些小线缆连接到主板。
USB连线
回顾在上面顶端的照片,许多的小线缆令它看起来十分烦恼.其实不然.只有4,或者5条线连接到每个端口,而且一般主板通常都有两个端口。（有时候你从一些OEM版如戴尔，惠普诛如此类的电脑找到单独USB接口。）领航的第一张图共包括了九条线和两个端口。如果你是这样的想它，你就会明白只有少量的线缆是工作的。

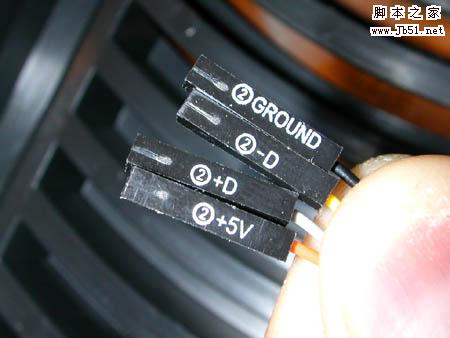

接好一个USB接口,只需要这四根线.标着不同的符号
本文引用自www.jb51.net脚本之家
四条线的定义：
5V：负责供应电流给USB设备
两条DATE线：负责数据传输及交换
ground:地线

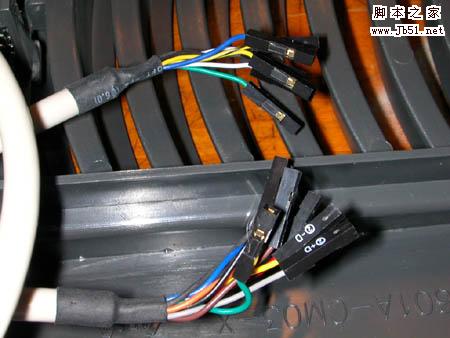

一部分的USB数据线会多出一条额外的地线，这是为了能更好的引导如何连接。如下面，插座下面是四根针，上面刚好对应着拥有“五条线”的那条数据线。
USB导接图

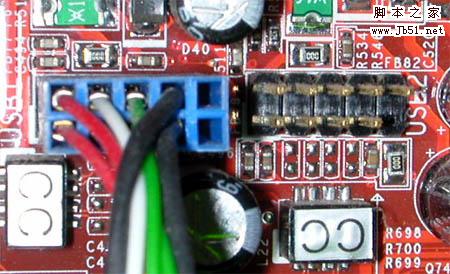

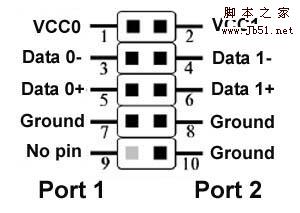

上面显示了某型号主板中的两个USB端口接线，每个USB插座可安装两个USB接口。分别对应着当中四条细小的线缆。看着这幅图上没有插线的USB插座，它具有9根竖针。这里可供出两个USB接口。
我们在大概把插针的面局分面三大种，也有个别主板USB插座是与众不同的,但不要紧,你只要参照主板说明书,将USB线对号入座就可以了.或者还可以上官方网页的下载主板的文档说明书查看。

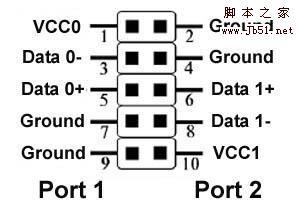

九根插针的输出接口较容易连接，只要依照线上的图案按步就班的插下去就完成任务。

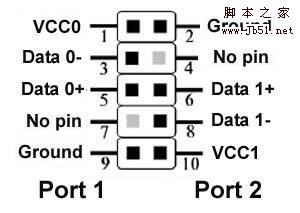

这种输出接口颠覆了插线的顺序，是个较典型的例子，除了上述八条线外，它还增多了两条地线。
可以从技嘉的一些主板上看到此种“异形”接口
连接”开始

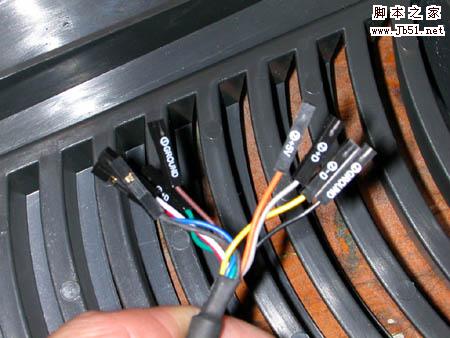

第一步:分好两组USB接线.
此时, 请叁考你的主板手册而且决定插针所需的布局。 我会在这里等候你去细细的看。。。。。。回来了吗？速度挺快的：），那么下一个步骤“对症下药”了：带着你手上那捆细小的线缆挨着图来插进分隔的两排插针。
在此我强烈要求大家必须在断开电源的情况连接USB数据线，如果在通电的情况下插上USB连线，它是不能正常工作的，发生这种情况时，建议你把线带电拔了（放心，不会伤害主板），然后断开主机上的电源，再重新插一遍。
第二步:认清小插头的符号与主板上的位置。
把数据线排列好顺序（如：VCC DA DA-，Ground),使用正确的姿势把手竖正稳稳的插下去。要注意的是千万不能把 5V那条线插到DATA针里，不然就会很容易引起烧主板或者USB设备。
了解上面三个图表的结构特点，你就会胸有成竹地行动了。如果你所使用USB数据线接头是捆绑在一块儿的（十线），即使你把连接的位置相反了，也可以正常工作。
当你工作的时候还可以加倍检查你连接设备是否工作于正常状态。

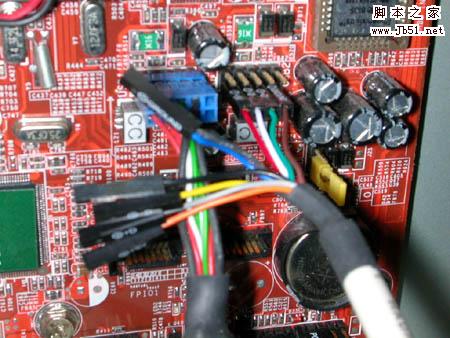

接完一边.

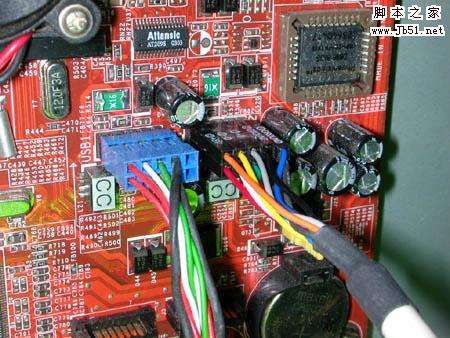

大功告成
看完以后，感觉不难，是吗？：）最后提醒连接之前再次检查你的电源开关是否已经断开了，你会享受到接USB线的乐趣,从此不用辛苦地弯过腰去搜索电脑后面的接口.....COOL!!!!
